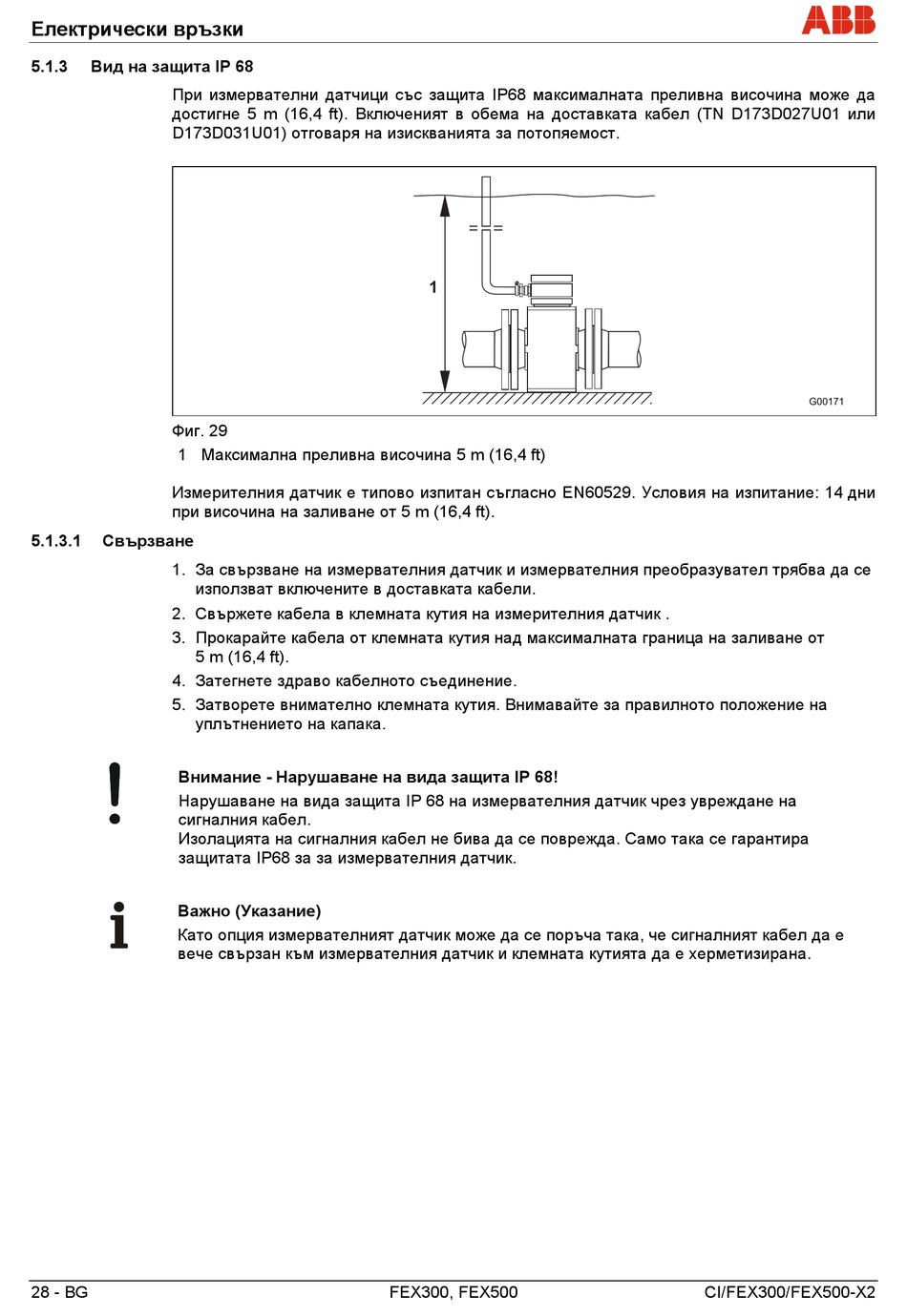

Електрически връзки
5.1.3
Вид на защита IP 68
При измервателни датчици със защита IP68 максималната преливна височина може да
достигне 5 m (16,4 ft). Включеният в обема на доставката кабел (TN D173D027U01 или
D173D031U01) отговаря на изискванията за потопяемост.
Фиг. 29
1 Максимална преливна височина 5 m (16,4 ft)
Измерителния датчик е типово изпитан съгласно EN60529. Условия на изпитание: 14 дни
при височина на заливане от 5 m (16,4 ft).
5.1.3.1
Свързване
1. За свързване на измервателния датчик и измервателния преобразувател трябва да се
използват включените в доставката кабели.
2. Свържетекабела в клемната кутия на измерителния датчик .
3. Прокарайте кабела от клемната кутия над максималната граница на заливане от
5 m (16,4 ft).
4. Затегнете здраво кабелното съединение.
5. Затворете внимателно клемната кутия. Внимавайте за правилното положение на
уплътнението на капака.
Внимание - Нарушаване на вида защита IP 68!
Нарушаване на вида защита IP 68 на измервателния датчик чрез увреждане на
сигналния кабел.
Изолацията на сигналния кабел не бива да се поврежда. Само така се гарантира
защитата IP68 за за измервателния датчик.
Важно (Указание)
Като опция измервателният датчик може да се поръча така, че сигналният кабел да е
вече свързан към измервателния датчик и клемната кутията да е херметизирана.
28 - BG
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
