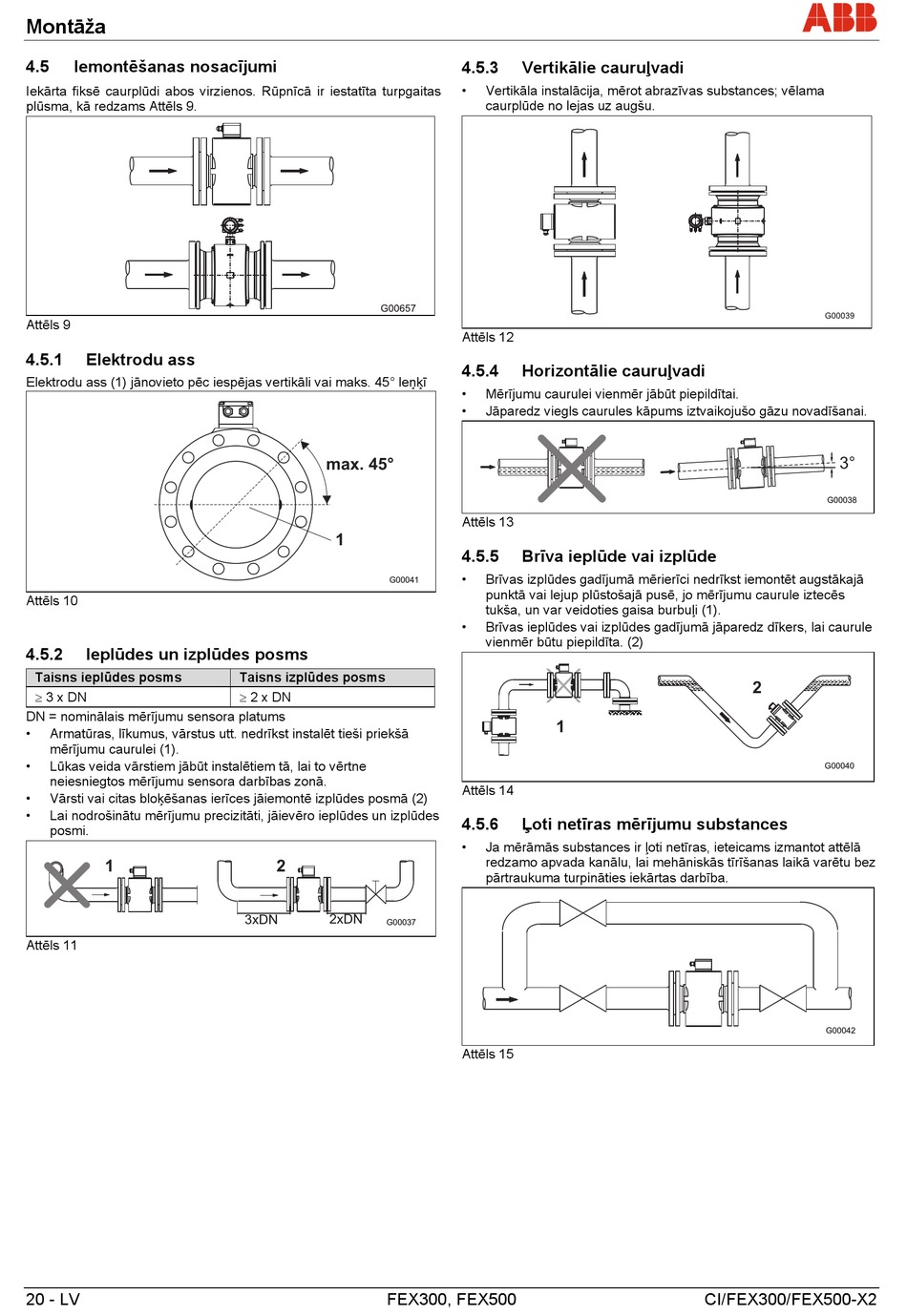

Montāža
Wechsel ein-auf zweispaltig
4.5
Iemontēšanas nosacījumi
Iekārta fiksē caurplūdi abos virzienos. Rūpnīcā ir iestatīta turpgaitas
plūsma, kā redzams Attēls 9.
Attēls 9
4.5.1
Elektrodu ass
Elektrodu ass (1) jānovieto pēc iespējas vertikāli vai maks. 45° leņķī
Attēls 10
4.5.2
Ieplūdes un izplūdes posms
Taisns ieplūdes posms
3 x DN
DN = nominālais mērījumu sensora platums
•
Armatūras, līkumus, vārstus utt. nedrīkst instalēt tieši priekšā
mērījumu caurulei (1).
•
Lūkas veida vārstiem jābūt instalētiem tā, lai to vērtne
neiesniegtos mērījumu sensora darbības zonā.
•
Vārsti vai citas bloķēšanas ierīces jāiemontē izplūdes posmā (2)
•
Lai nodrošinātu mērījumu precizitāti, jāievēro ieplūdes un izplūdes
posmi.
1
Attēls 11
20 - LV
max. 45°
1
G00041
Taisns izplūdes posms
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Vertikālie cauruļvadi
•
Vertikāla instalācija, mērot abrazīvas substances; vēlama
caurplūde no lejas uz augšu.
Attēls 12
4.5.4
Horizontālie cauruļvadi
•
Mērījumu caurulei vienmēr jābūt piepildītai.
•
Jāparedz viegls caurules kāpums iztvaikojušo gāzu novadīšanai.
Attēls 13
4.5.5
Brīva ieplūde vai izplūde
•
Brīvas izplūdes gadījumā mērierīci nedrīkst iemontēt augstākajā
punktā vai lejup plūstošajā pusē, jo mērījumu caurule iztecēs
tukša, un var veidoties gaisa burbuļi (1).
•
Brīvas ieplūdes vai izplūdes gadījumā jāparedz dīkers, lai caurule
vienmēr būtu piepildīta. (2)
1
Attēls 14
4.5.6
Ļoti netīras mērījumu substances
•
Ja mērāmās substances ir ļoti netīras, ieteicams izmantot attēlā
redzamo apvada kanālu, lai mehāniskās tīrīšanas laikā varētu bez
pārtraukuma turpināties iekārtas darbība.
Attēls 15
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
