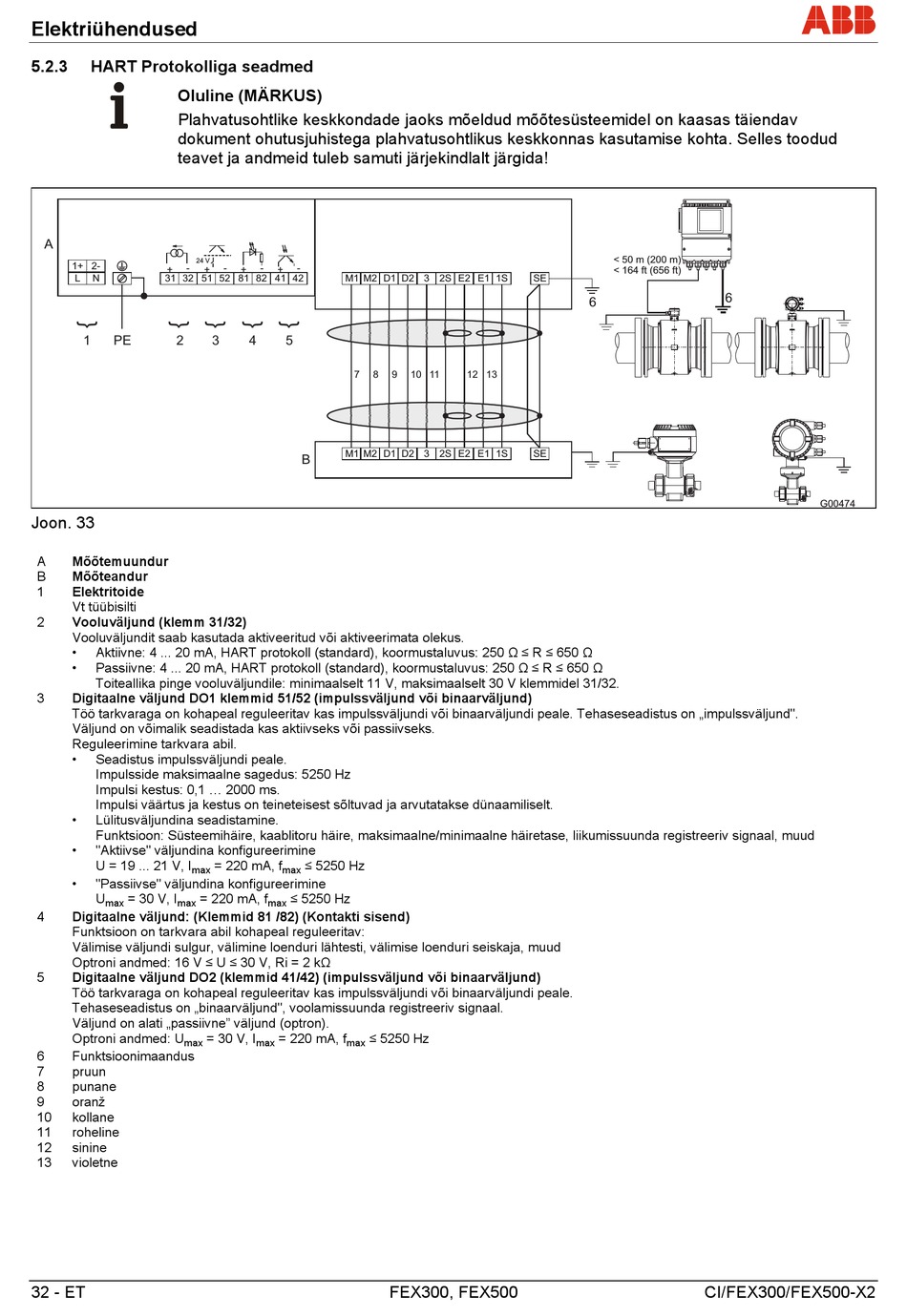

Elektriühendused
5.2.3
HART Protokolliga seadmed
Oluline (MÄRKUS)
Plahvatusohtlike keskkondade jaoks mõeldud mõõtesüsteemidel on kaasas täiendav
dokument ohutusjuhistega plahvatusohtlikus keskkonnas kasutamise kohta. Selles toodud
teavet ja andmeid tuleb samuti järjekindlalt järgida!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
Joon. 33
A
Mõõtemuundur
B
Mõõteandur
1
Elektritoide
Vt tüübisilti
2
Vooluväljund (klemm 31/32)
Vooluväljundit saab kasutada aktiveeritud või aktiveerimata olekus.
•
Aktiivne: 4 ... 20 mA, HART protokoll (standard), koormustaluvus: 250 Ω ≤ R ≤ 650 Ω
•
Passiivne: 4 ... 20 mA, HART protokoll (standard), koormustaluvus: 250 Ω ≤ R ≤ 650 Ω
Toiteallika pinge vooluväljundile: minimaalselt 11 V, maksimaalselt 30 V klemmidel 31/32.
3
Digitaalne väljund DO1 klemmid 51/52 (impulssväljund või binaarväljund)
Töö tarkvaraga on kohapeal reguleeritav kas impulssväljundi või binaarväljundi peale. Tehaseseadistus on „impulssväljund".
Väljund on võimalik seadistada kas aktiivseks või passiivseks.
Reguleerimine tarkvara abil.
•
Seadistus impulssväljundi peale.
Impulsside maksimaalne sagedus: 5250 Hz
Impulsi kestus: 0,1 ... 2000 ms.
Impulsi väärtus ja kestus on teineteisest sõltuvad ja arvutatakse dünaamiliselt.
•
Lülitusväljundina seadistamine.
Funktsioon: Süsteemihäire, kaablitoru häire, maksimaalne/minimaalne häiretase, liikumissuunda registreeriv signaal, muud
•
"Aktiivse" väljundina konfigureerimine
U = 19 ... 21 V, I
max
•
"Passiivse" väljundina konfigureerimine
U
= 30 V, I
= 220 mA, f
max
max
4
Digitaalne väljund: (Klemmid 81 /82) (Kontakti sisend)
Funktsioon on tarkvara abil kohapeal reguleeritav:
Välimise väljundi sulgur, välimine loenduri lähtesti, välimise loenduri seiskaja, muud
Optroni andmed: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Digitaalne väljund DO2 (klemmid 41/42) (impulssväljund või binaarväljund)
Töö tarkvaraga on kohapeal reguleeritav kas impulssväljundi või binaarväljundi peale.
Tehaseseadistus on „binaarväljund", voolamissuunda registreeriv signaal.
Väljund on alati „passiivne" väljund (optron).
Optroni andmed: U
max
6
Funktsioonimaandus
7
pruun
8
punane
9
oranž
10
kollane
11
roheline
12
sinine
13
violetne
32 - ET
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
= 220 mA, f
≤ 5250 Hz
max
max
SE
9
10 11
12 13
SE
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
