4.1.2
Montaż rury pomiarowej
Urządzenie można zamontować w dowolnym miejscu w przewodzie rurowym z uwzględnieniem
warunków montażu.
Uwaga - uszkodzenie urządzenia!
Do uszczelek kołnierza wzgl. przyłączy procesowych nie można używać grafitu, ponieważ
wskutek tego w niektórych okolicznościach tworzy się elektrycznie przewodząca warstwa na
wewnętrznej stronie rury pomiarowej. Z powodów technicznych (dla wykładziny PTFE) należy
unikać uderzeń próżni w rurociągu. Mogą one prowadzić do zniszczenia urządzenia.
1. Jeśli istnieją, zdemontować płyty ochronne z prawej i lewej strony rury pomiarowej. Uważać
przy tym na to, żeby wykładzina przy kołnierzu nie została przecięta lub uszkodzona, aby
uniknąć możliwych przecieków.
2. Rurę pomiarową wsadzić płasko-równolegle i centrycznie między przewody rurowe.
3. Włożyć uszczelki między powierzchnie.
Ważne (wskazówka)
Aby osiągnąć optymalne wyniki pomiaru, należy uważać na centryczne wpasowanie
uszczelek czujnika przepływu i rury pomiarowej.
4. Włożyć w otwory pasujące śruby zgodnie z rozdziałem "Informacje o momentach
obrotowych".
5. Lekko nasmarować kołek gwintowany.
6. Nakrętki dociągnąć na krzyż zgodnie z poniższym rysunkiem. Przestrzegać momentów
dociągania zgodnie z rozdziałem "Informacje o momentach obrotowych"!
Przy pierwszym przejściu należy przyłożyć ok. 50 %, przy drugim przejściu ok. 80 % i
dopiero przy trzecim przejściu należy przyłożyć maksymalny moment obrotowy. Nie wolno
przekraczać maksymalnego momentu obrotowego.

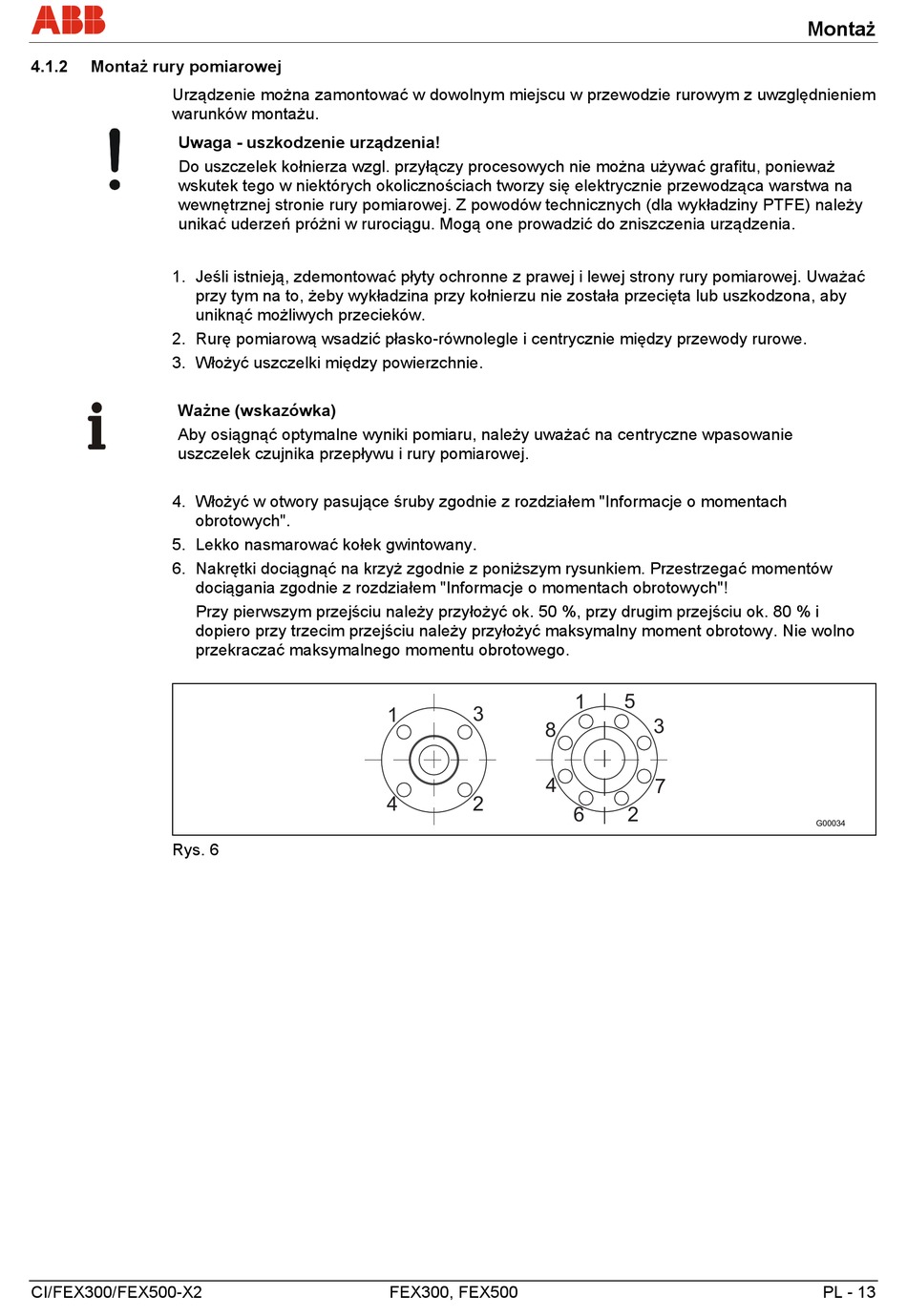

Rys. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montaż
G00034
PL - 13
