Elektriskie pieslēgumi
5.2
Mērījumu transformatora pieslēgums
Svarīgi (Norādījums)
Mērījumu veikšanas sistēmām, kuras paredzēts izmantot sprādzienbīstamā vidē, tiek
pievienots papildu dokuments ar Ex drošības norādēm. Konsekventi jāievēro arī tajās iekļautie
norādījumi un dati!
5.2.1
Papildu enerģijas pieslēgums
Uz mērījumu transformatora datu plāksnītes ir norādīts pieslēguma spriegums un strāvas
patēriņš.
Mērījumu transformatora enerģijas padeves vados ir jāinstalē vadu aizsardzības slēdzis ar
maksimālo nominālo spriegumu 10 A.
Enerģijas apgādes vada diametram un izmantotajam vadu aizsardzības slēdzim jārealizē
atbilstoši VDE 0100 un jāiestata strāvas patēriņa caurplūdes mērīšanas sistēmā. Vadiem ir
jāatbilst IEC 227, attiecīgi, IEC 245.
Vada aizsardzības slēdzim ir jāatrodas mērījumu transformatora tuvumā un tas ir marķēts kā
iekārtai piederīgs.
Enerģijas apgādes pieslēgšana tiek veikta atbilstoši norādītajiem parametriem uz datu
plāksnītes, uz spailēm L (fāze), N (nulle) vai 1+, 2- un PE.
Mērījumu transformators un mērījumu sensors jāsavieno ar funkciju zemējumu.
Svarīgi (Norādījums)
•
Papildu energoapgādes robežvērtības jāievēro saskaņā ar norādījumiem datu lapā un
ekspluatācijas instrukcijā.
•
Pie lieliem kabeļu garumiem un maziem vadu profiliem jāievēro sprieguma kritums. Pie
ierīces spailēm pievienotais spriegums nedrīkst būt mazāks par minimāli nepieciešamo
vērtību.
•
Elektrisko pieslēgumu veikt saskaņā ar pieslēguma shēmām.
Pieslēguma spailes enerģijas apgādei atrodas zem spaiļu pārsega (1).

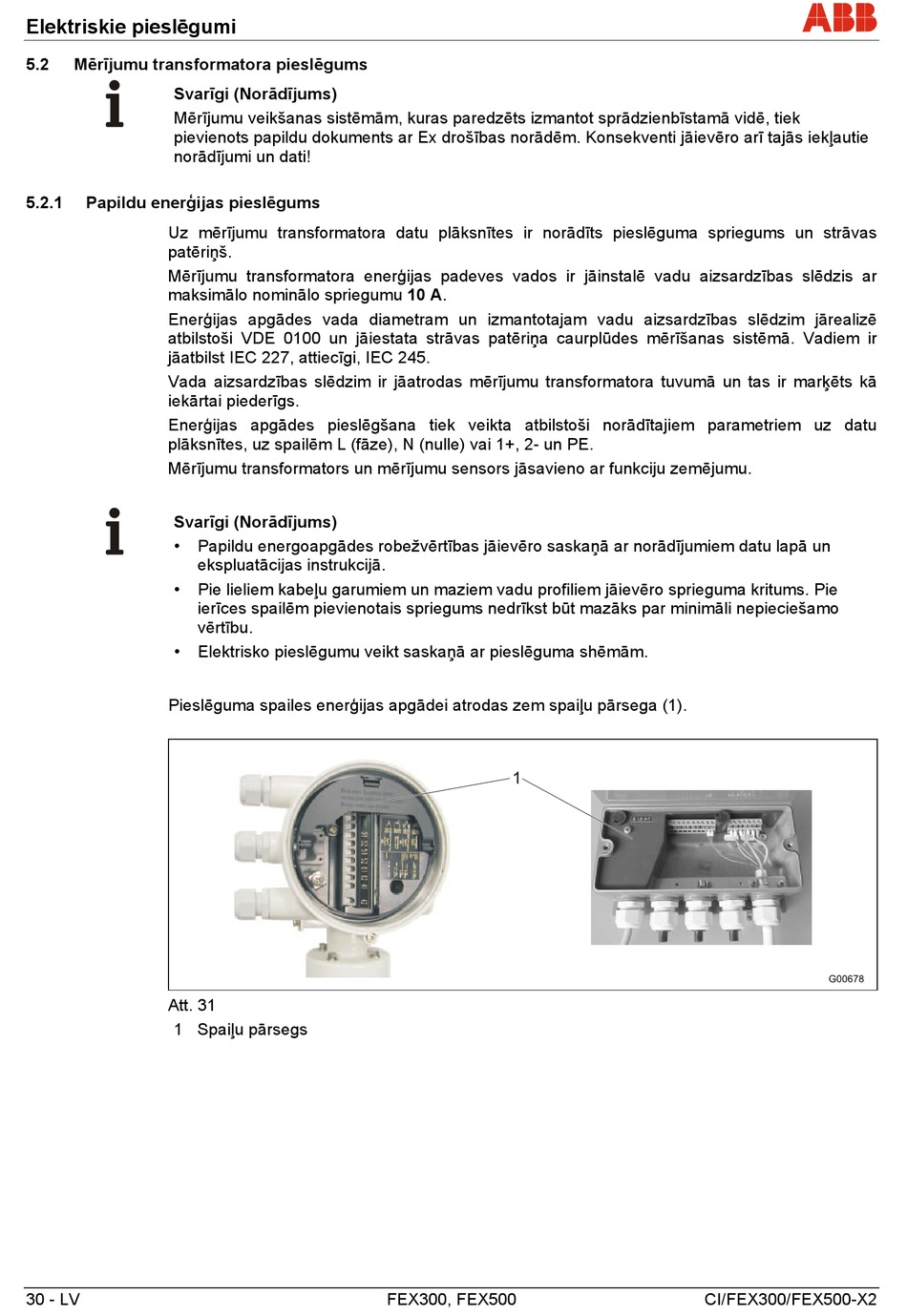

Att. 31
1 Spaiļu pārsegs
30 - LV
FEX300, FEX500
CI/FEX300/FEX500-X2
