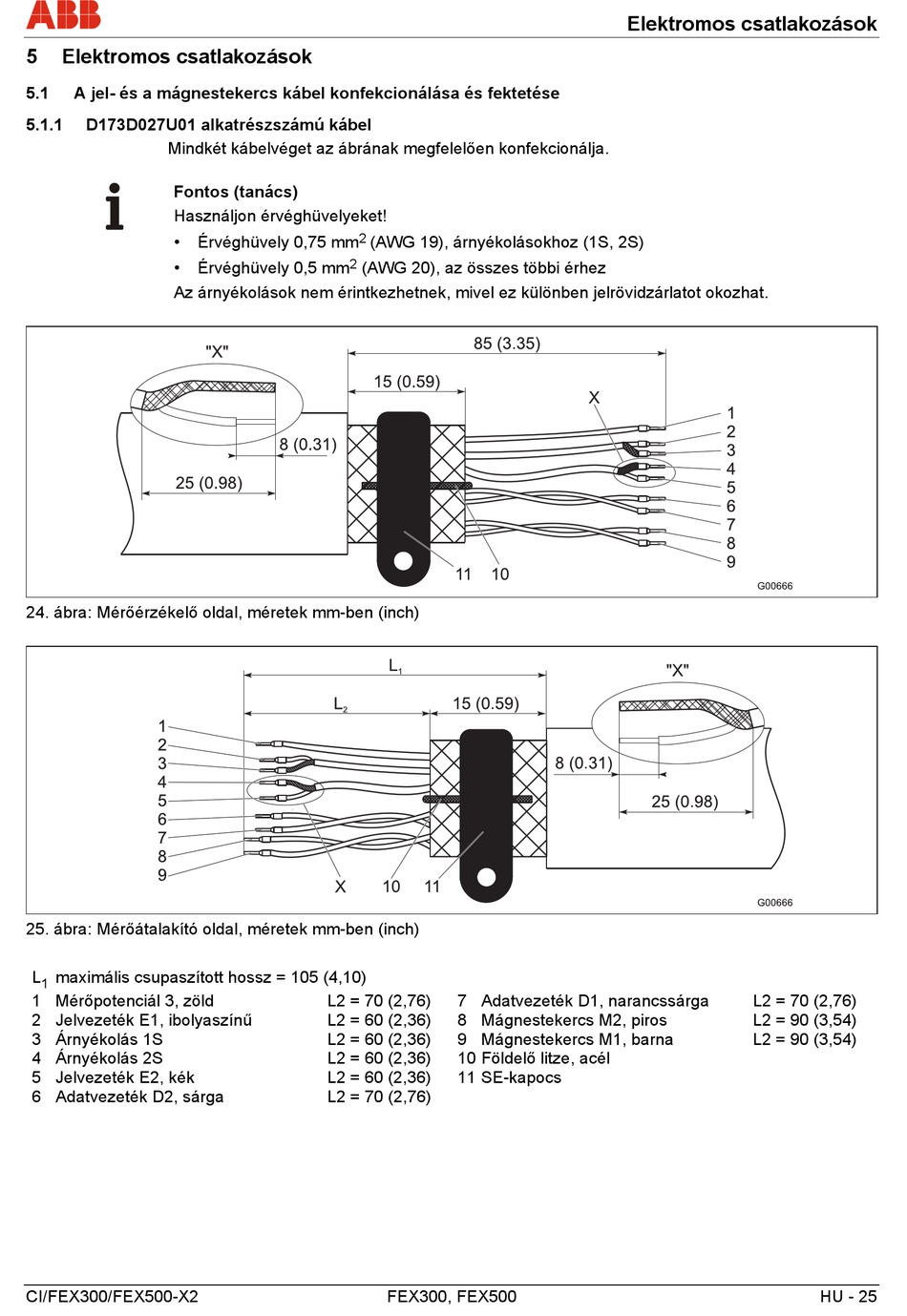

5 Elektromos csatlakozások
5.1 A jel- és a mágnestekercs kábel konfekcionálása és fektetése
5.1.1 D173D027U01 alkatrészszámú kábel
Mindkét kábelvéget az ábrának megfelelően konfekcionálja.
Fontos (tanács)
Használjon érvéghüvelyeket!
• Érvéghüvely 0,75 mm
• Érvéghüvely 0,5 mm
Az árnyékolások nem érintkezhetnek, mivel ez különben jelrövidzárlatot okozhat.
24. ábra: Mérőérzékelő oldal, méretek mm-ben (inch)
25. ábra: Mérőátalakító oldal, méretek mm-ben (inch)
L maximális csupaszított hossz = 105 (4,10)
1
1 Mérőpotenciál 3, zöld
2 Jelvezeték E1, ibolyaszínű
3 Árnyékolás 1S
4 Árnyékolás 2S
5 Jelvezeték E2, kék
6 Adatvezeték D2, sárga
CI/FEX300/FEX500-X2
2
(AWG 19), árnyékolásokhoz (1S, 2S)
2
(AWG 20), az összes többi érhez
L2 = 70 (2,76) 7 Adatvezeték D1, narancssárga
L2 = 60 (2,36) 8 Mágnestekercs M2, piros
L2 = 60 (2,36) 9 Mágnestekercs M1, barna
L2 = 60 (2,36) 10Földelő litze, acél
L2 = 60 (2,36) 11SE-kapocs
L2 = 70 (2,76)
FEX300, FEX500
Elektromos csatlakozások
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
