Μεταλλικός σωλήνας με χαλαρές φλάντζες
1. Συγκολλήστε ακέφαλους κοχίες M6 (1) στη σωλήνωση και αποκαταστήστε τη σύνδεση
γείωσης σύμφωνα με την εικόνα.
2. Αποκαταστήστε τη σύνδεση ανάμεσα στη σύνδεση γείωσης (2) του αισθητήρα τιμών
μέτρησης και σε ένα κατάλληλο σημείο γείωσης με χάλκινο αγωγό (το λιγότερο 2,5 mm²
(14 AWG)) σύμφωνα με την εικόνα.

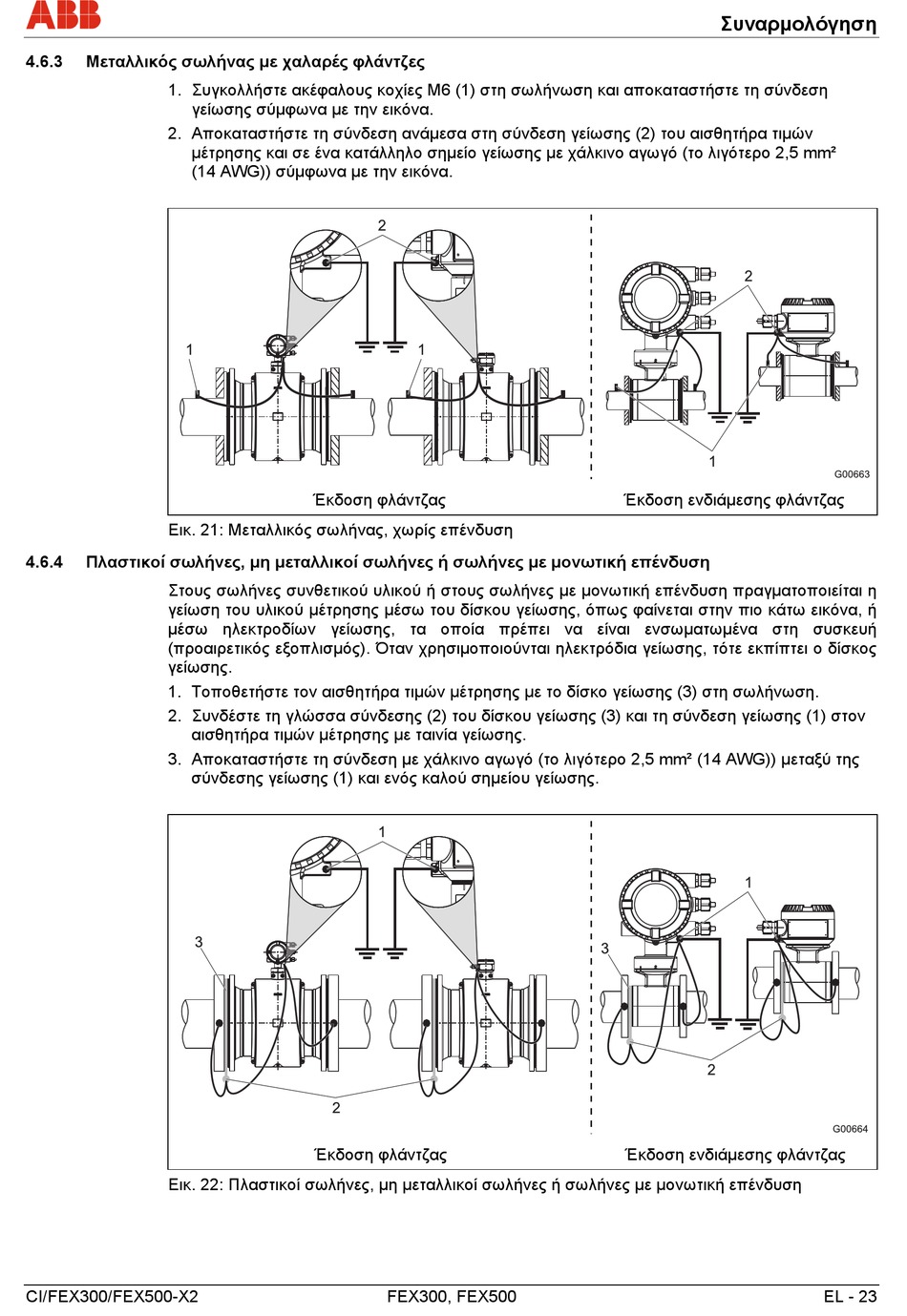

Εικ. 21: Μεταλλικός σωλήνας, χωρίς επένδυση
4.6.4
Πλαστικοί σωλήνες, μη μεταλλικοί σωλήνες ή σωλήνες με μονωτική επένδυση
Στους σωλήνες συνθετικού υλικού ή στους σωλήνες με μονωτική επένδυση πραγματοποιείται η
γείωση του υλικού μέτρησης μέσω του δίσκου γείωσης, όπως φαίνεται στην πιο κάτω εικόνα, ή
μέσω ηλεκτροδίων γείωσης, τα οποία πρέπει να είναι ενσωματωμένα στη συσκευή
(προαιρετικός εξοπλισμός). Όταν χρησιμοποιούνται ηλεκτρόδια γείωσης, τότε εκπίπτει ο δίσκος
γείωσης.
1. Τοποθετήστε τον αισθητήρα τιμών μέτρησης με το δίσκο γείωσης (3) στη σωλήνωση.
2. Συνδέστε τη γλώσσα σύνδεσης (2) του δίσκου γείωσης (3) και τη σύνδεση γείωσης (1) στον
αισθητήρα τιμών μέτρησης με ταινία γείωσης.
3. Αποκαταστήστε τη σύνδεση με χάλκινο αγωγό (το λιγότερο 2,5 mm² (14 AWG)) μεταξύ της
σύνδεσης γείωσης (1) και ενός καλού σημείου γείωσης.
Εικ. 22: Πλαστικοί σωλήνες, μη μεταλλικοί σωλήνες ή σωλήνες με μονωτική επένδυση
CI/FEX300/FEX500-X2
Έκδοση φλάντζας
Έκδοση φλάντζας
FEX300, FEX500
Συναρμολόγηση
Έκδοση ενδιάμεσης φλάντζας
Έκδοση ενδιάμεσης φλάντζας
EL - 23
