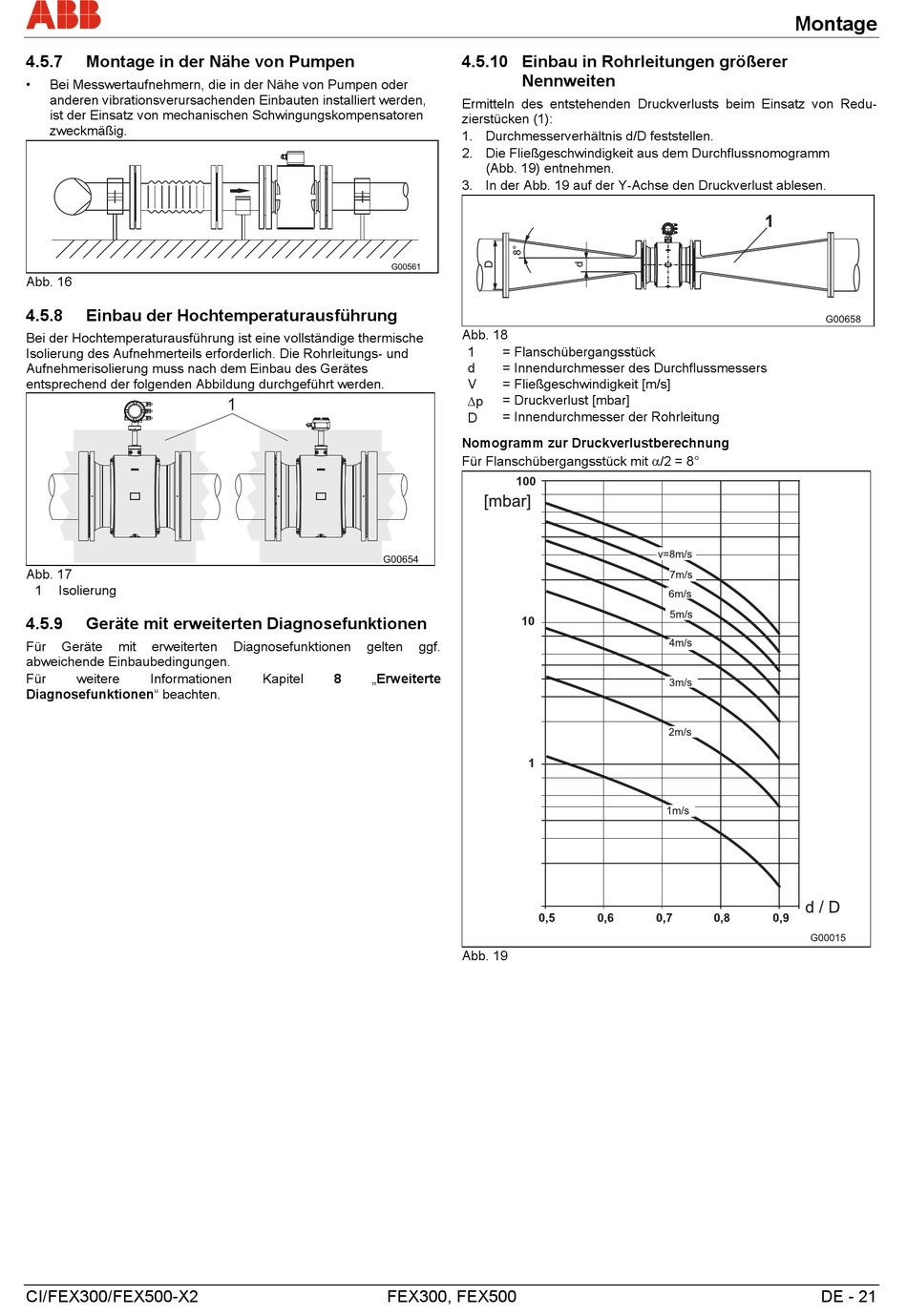

4.5.7
Montage in der Nähe von Pumpen
•
Bei Messwertaufnehmern, die in der Nähe von Pumpen oder
anderen vibrationsverursachenden Einbauten installiert werden,
ist der Einsatz von mechanischen Schwingungskompensatoren
zweckmäßig.
Abb. 16
4.5.8
Einbau der Hochtemperaturausführung
Bei der Hochtemperaturausführung ist eine vollständige thermische
Isolierung des Aufnehmerteils erforderlich. Die Rohrleitungs- und
Aufnehmerisolierung muss nach dem Einbau des Gerätes
entsprechend der folgenden Abbildung durchgeführt werden.
Abb. 17
1 Isolierung
4.5.9
Geräte mit erweiterten Diagnosefunktionen
Für
Geräte
mit
erweiterten
abweichende Einbaubedingungen.
Für
weitere
Informationen
Diagnosefunktionen" beachten.
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
Diagnosefunktionen
gelten
Kapitel
8
„Erweiterte
FEX300, FEX500
4.5.10 Einbau in Rohrleitungen größerer
Nennweiten
Ermitteln des entstehenden Druckverlusts beim Einsatz von Redu-
zierstücken (1):
1. Durchmesserverhältnis d/D feststellen.
2. Die Fließgeschwindigkeit aus dem Durchflussnomogramm
(Abb. 19) entnehmen.
3. In der Abb. 19 auf der Y-Achse den Druckverlust ablesen.
Abb. 18
1
= Flanschübergangsstück
d
= Innendurchmesser des Durchflussmessers
V
= Fließgeschwindigkeit [m/s]
p
= Druckverlust [mbar]
= Innendurchmesser der Rohrleitung
D
Nomogramm zur Druckverlustberechnung
Für Flanschübergangsstück mit /2 = 8°
ggf.
Abb. 19
Montage
DE - 21
