Montaža
4.6.5

Merilnik tipa HygienicMaster

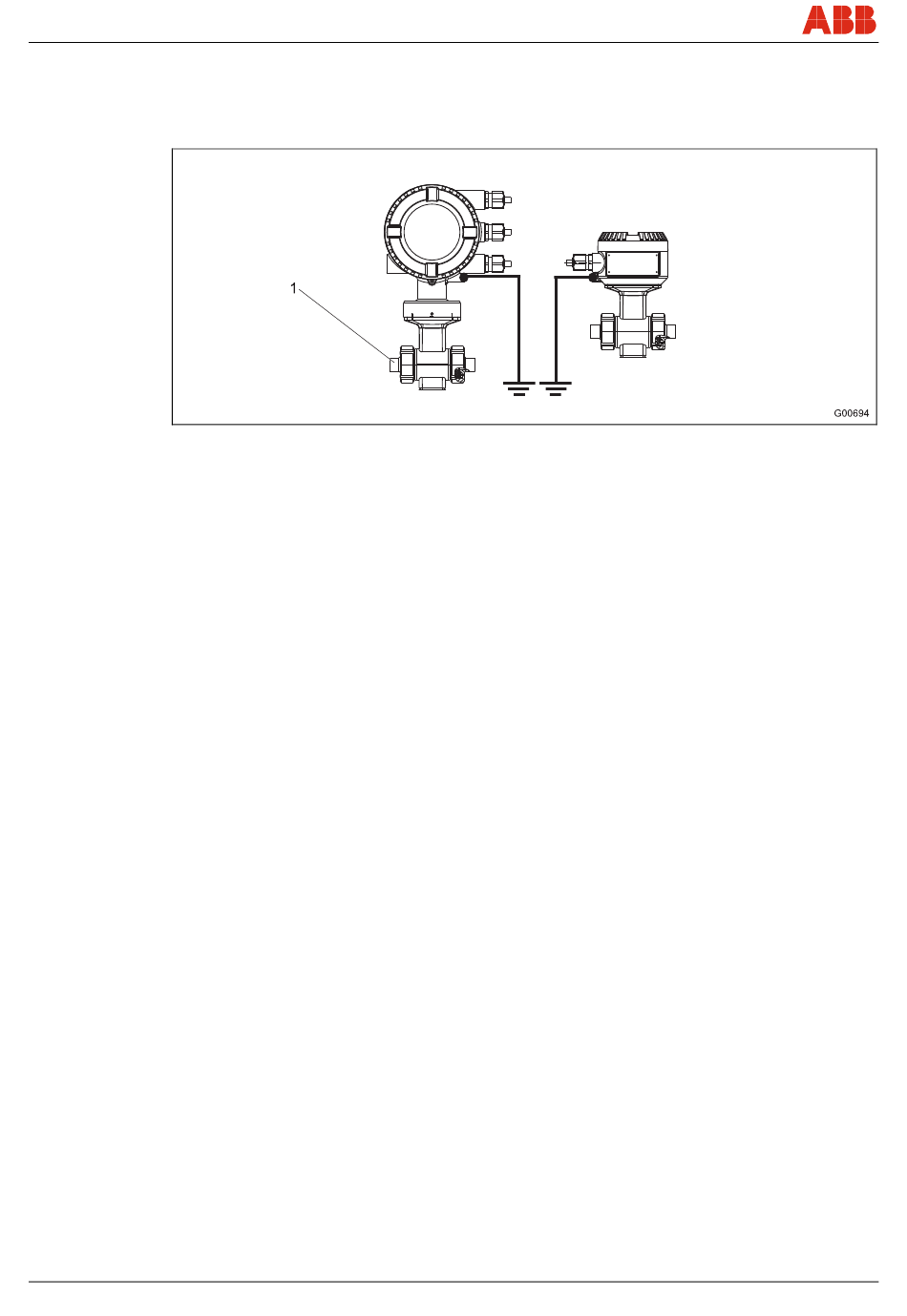

Ozemljitev je treba izvesti, kot je prikazano na sliki. Merilna snov je ozemljena preko
prilagojevalnega elementa (1), tako da dodatna ozemljitev ni potrebna.
Sl. 23
4.6.6 Ozemljitev pri napravah z zaščitnimi ploščami
Zaščitne plošče se uporabljajo kot robni ščitnik za obloge merilne cevi, npr. pri jedkih medijih.
Poleg tega opravljajo funkcijo ozemljitvenega vijaka.
• Pri cevovodih iz umetne mase ali z izolacijo zaščitne plošče električno priključite kot
ozemljitveni vijak.
4.6.7 Ozemljitev s prevodno PTFE-ozemljitveno podložko
Dodatno so v nazivnem območju širine DN 10 ... 250 na voljo ozemljitvene podložke iz
prevodnega PTFE-ja. Montaža je enaka kot pri običajnih ozemljitvenih podložkah.
24 - SL FEX300, FEX500 CI/FEX300/FEX500-X2
