6.3.1 Protsessi näidik

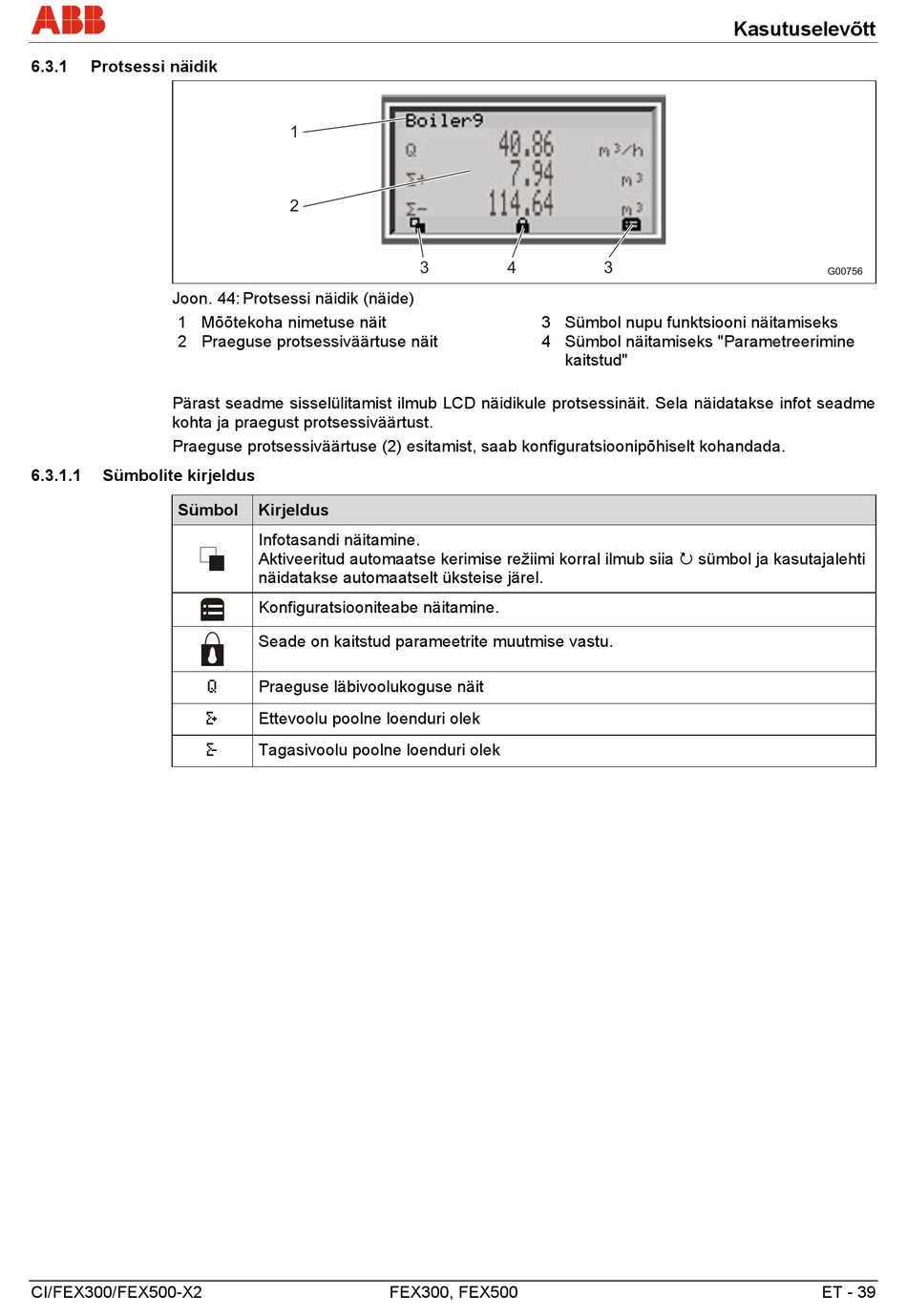

Joon. 44: Protsessi näidik (näide)
1 Mõõtekoha nimetuse näit
2 Praeguse protsessiväärtuse näit
Pärast seadme sisselülitamist ilmub LCD näidikule protsessinäit. Sela näidatakse infot seadme
kohta ja praegust protsessiväärtust.
Praeguse protsessiväärtuse (2) esitamist, saab konfiguratsioonipõhiselt kohandada.
6.3.1.1 Sümbolite kirjeldus
Sümbol
CI/FEX300/FEX500-X2
1
2
Kirjeldus
Infotasandi näitamine.
Aktiveeritud automaatse kerimise režiimi korral ilmub siia  sümbol ja kasutajalehti
näidatakse automaatselt üksteise järel.
Konfiguratsiooniteabe näitamine.
Seade on kaitstud parameetrite muutmise vastu.
Q
Praeguse läbivoolukoguse näit
Σ+ Ettevoolu poolne loenduri olek
Σ- Tagasivoolu poolne loenduri olek
3 4
3 Sümbol nupu funktsiooni näitamiseks
4 Sümbol näitamiseks "Parametreerimine
FEX300, FEX500
Kasutuselevõtt
3
kaitstud"
G00756
ET - 39
