При полагането трябва да се спазва следното:
•
Успоредно на сигналните кабели (виолетов и син) минава кабел на магнитната
номотка (червен и кафяв), така че между измерителния датчик и измервателния
преобразувател е необходим само един кабел. Не прокарвайте кабела през
разклонителни кутии или клемореди.
•
Сигналният кабел провежда сигнал на напрежението само от няколко миливолта и
поради това трябва да бъде положен по най-късия път. Максимално допустимата
дължина на сигналния кабел без предварителен усилвател е 50 m (164 ft), а с
предварителен усилвател 200 m (656 ft).
•
Да се избягва близостта до по-големи електрически машини и електрически елементи,
които предизвикват магнитни полета на разсейване и индукция. Ако това е
невъзможно, положете сигналния кабел и кабела за възбуждащ ток в метална тръба и
я заземете.
•
Положете кабелите екранирани и заземени.
•
За екраниране срещу магнитни разпръсквания, кабелът получава външен екран, който
трябва да се свърже със SE-клемата.
•
Скритото стоманено жило трябва да се свърже също към клемата SE.
•
При това полагане обвивката на кабела не трябва да се поврежда.
•

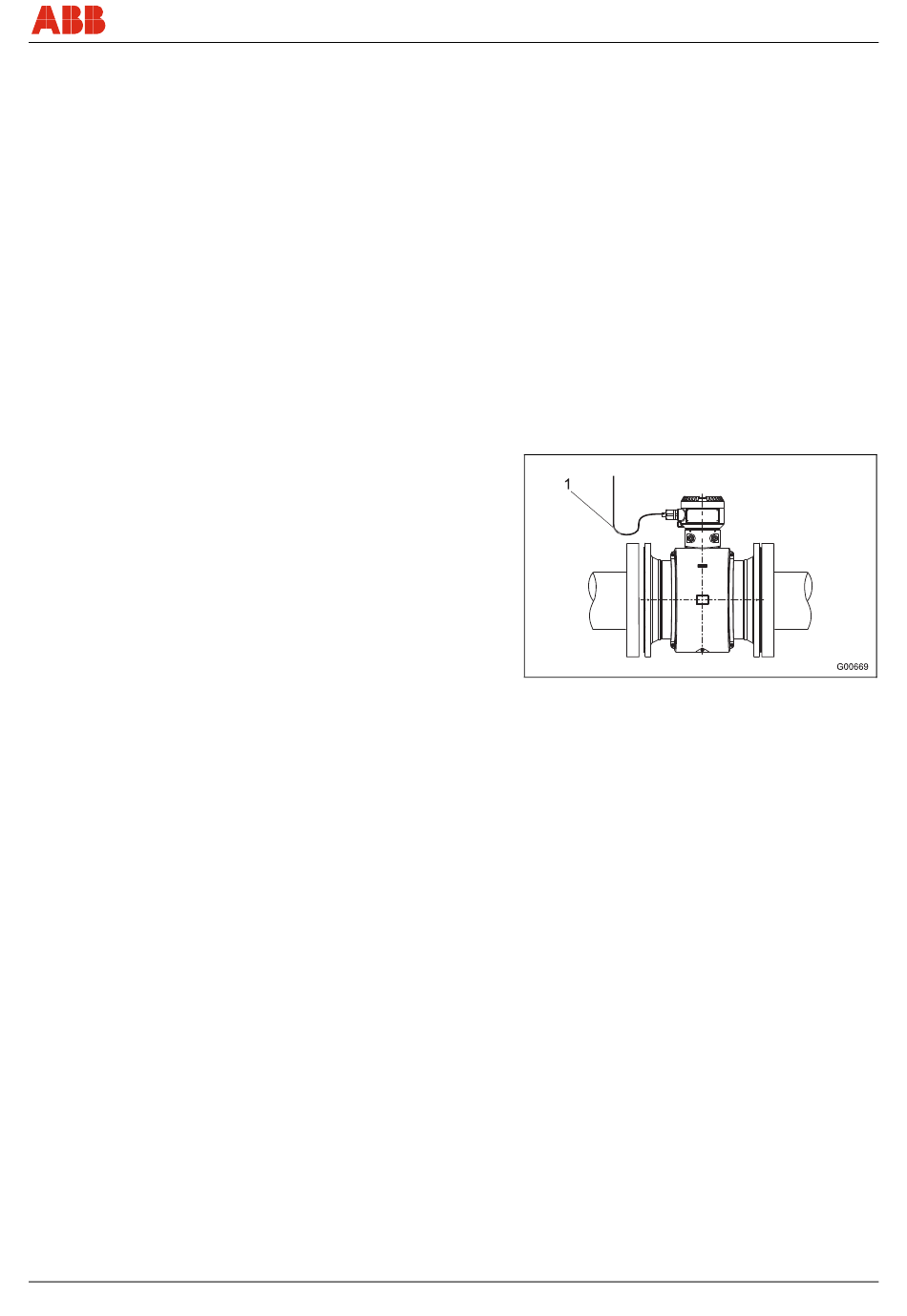

При инсталацията да се внимава
кабелът да се положи с воден чувал (1).
При вертикален монтаж кабелните
винтови съединения трябва да сочат
надолу.
CI/FEX300/FEX500-X2
Фиг. 28
FEX300, FEX500
Електрически връзки
BG - 27
