5 Elektrické přípoje

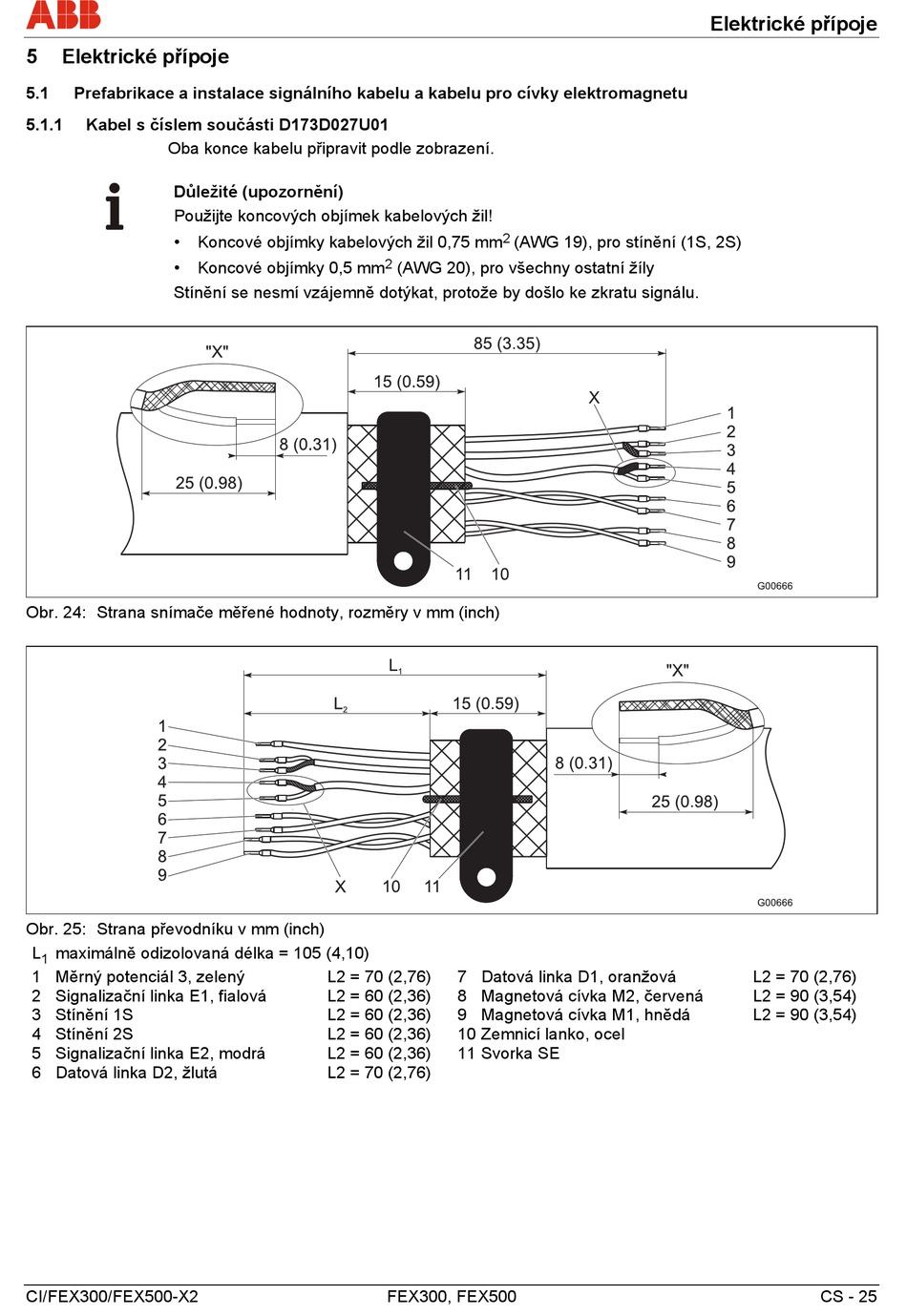

5.1 Prefabrikace a instalace signálního kabelu a kabelu pro cívky elektromagnetu
5.1.1 Kabel s číslem součásti D173D027U01
Oba konce kabelu připravit podle zobrazení.
Důležité (upozornění)
Použijte koncových objímek kabelových žil!
• Koncové objímky kabelových žil 0,75 mm
• Koncové objímky 0,5 mm
Stínění se nesmí vzájemně dotýkat, protože by došlo ke zkratu signálu.
Obr. 24: Strana snímače měřené hodnoty, rozměry v mm (inch)
Obr. 25: Strana převodníku v mm (inch)
L maximálně odizolovaná délka = 105 (4,10)
1
1 Měrný potenciál 3, zelený
2 Signalizační linka E1, fialová
3 Stínění 1S
4 Stínění 2S
5 Signalizační linka E2, modrá
6 Datová linka D2, žlutá
CI/FEX300/FEX500-X2
2
(AWG 20), pro všechny ostatní žíly
L2 = 70 (2,76) 7 Datová linka D1, oranžová
L2 = 60 (2,36) 8 Magnetová cívka M2, červená
L2 = 60 (2,36) 9 Magnetová cívka M1, hnědá
L2 = 60 (2,36) 10Zemnicí lanko, ocel
L2 = 60 (2,36) 11Svorka SE
L2 = 70 (2,76)
FEX300, FEX500
2
(AWG 19), pro stínění (1S, 2S)
Elektrické přípoje
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
