Συναρμολόγηση
4
Συναρμολόγηση
Σημαντικό (υπόδειξη)
Για τα συστήματα μέτρησης, τα οποία τοποθετούνται σε σημεία που παρουσιάζουν κίνδυνο
έκρηξης, υπάρχει συνοδευτικό πρόσθετο έγγραφο με υποδείξεις ασφαλείας Ex. Τα στοιχεία
και τα δεδομένα που αναφέρονται σε αυτό, θα πρέπει να ακολουθούνται με συνέπεια!
4.1
Γενικές υποδείξεις για τη συναρμολόγηση
Τα ακόλουθα σημεία πρέπει να τύχουν προσοχής κατά τη συναρμολόγηση:
•
Η κατεύθυνση ροής πρέπει να αντιστοιχεί με τη σήμανση, εάν υπάρχει.
•
Σε όλες τις βίδες της φλάντζας πρέπει να τηρείται η μέγιστη ροπή.
•
Οι συσκευές πρέπει να τοποθετούνται χωρίς μηχανική τάση (στρέψη, κάμψη).
•
Τοποθετείτε τις συσκευές φλάντζας/ενδιάμεσης φλάντζας με επίπεδες φλάντζες σύνδεσης
μόνο με τις κατάλληλες στεγανοποιήσεις.
•
Χρησιμοποιείτε στεγανοποίηση από ένα υλικό, το οποίο είναι συμβατό με το υλικό μέτρησης
και τη θερμοκρασία του υλικού μέτρησης.
•
Οι στεγανοποιήσεις δεν επιτρέπεται να εισέρχονται μέσα στην περιοχή της ροής, επειδή οι
ενδεχόμενοι στροβιλισμοί επηρεάζουν αρνητικά την ακρίβεια της συσκευής.
•
Η σωλήνωση δεν επιτρέπεται να εξασκεί ανεπίτρεπτες δυνάμεις και ροπές πάνω στη
συσκευή.
•
Απομακρύνετε τις τάπες στους στυπιοθλίπτες μόνο κατά τη συναρμολόγηση των ηλεκτρικών
καλωδίων.
•
Προσέξτε τη σωστή προσαρμογή των στεγανοποιήσεων του καλύμματος του περιβλήματος.
Κλείνετε αμέσως το κάλυμμα. Σφίγγετε κατά τις βίδες του καλύμματος.
•
Σε περίπτωση ξεχωριστού μετατροπέα μέτρησης εγκαταστήστε τον σε μια θέση όσο το
δυνατόν χωρίς κραδασμούς.
•
Μην εκθέσετε το μετατροπέα μέτρησης και τον αισθητήρα τιμών μέτρησης σε άμεση ηλιακή
ακτινοβολία, ενδεχομένως προβλέψετε προστασία από τον ήλιο.
•
Κατά τη συναρμολόγηση του μετατροπέα μέτρησης σε έναν ηλεκτρικό πίνακα πρέπει να
εξασφαλιστεί μια επαρκής ψύξη.
4.1.1
Στήριξη σε ονομαστικές διαμέτρους μεγαλύτερες από DN 400
Επισημανση - Βλάβη της συσκευής!
Σε περίπτωση εσφαλμένης στήριξης ενδέχεται να ασκηθεί πίεση στο περίβλημα με
αποτέλεσμα να υποστούν βλάβη τα εσωτερικά μαγνητικά πηνία.
Τοποθετήστε τα στηρίγματα στο άκρο του περιβλήματος (βλ. βέλη στην οθόνη).
Οι συσκευές με ονομαστικές διαμέτρους μεγαλύτερες από DN 400 πρέπει να τοποθετούνται σε
μια βάση με επαρκή ικανότητα φόρτωσης και ένα στήριγμα.

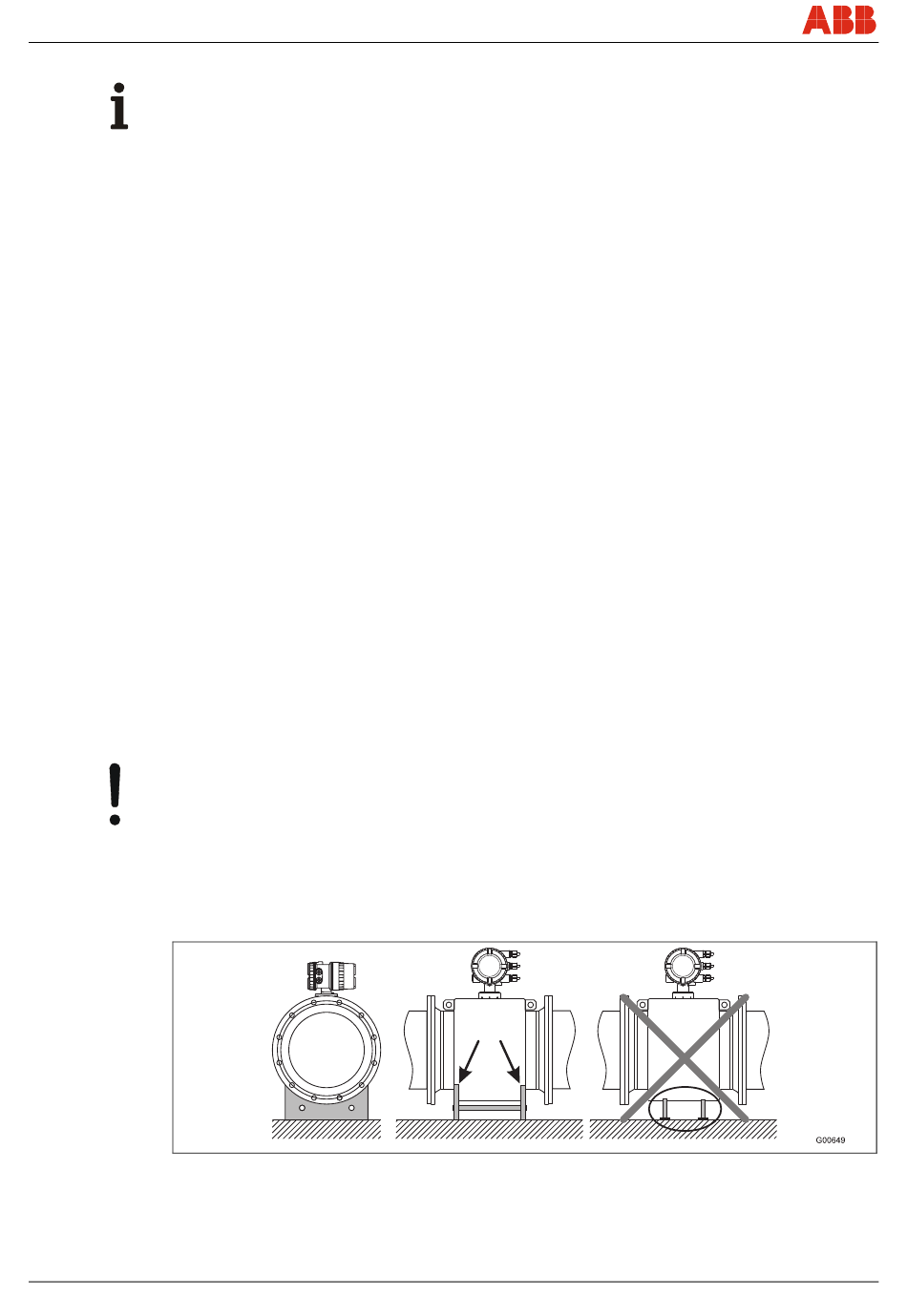

Εικ. 5: Στήριξη σε ονομαστικές διαμέτρους μεγαλύτερες από DN 400
12 - EL
FEX300, FEX500
CI/FEX300/FEX500-X2
