Elektriühendused

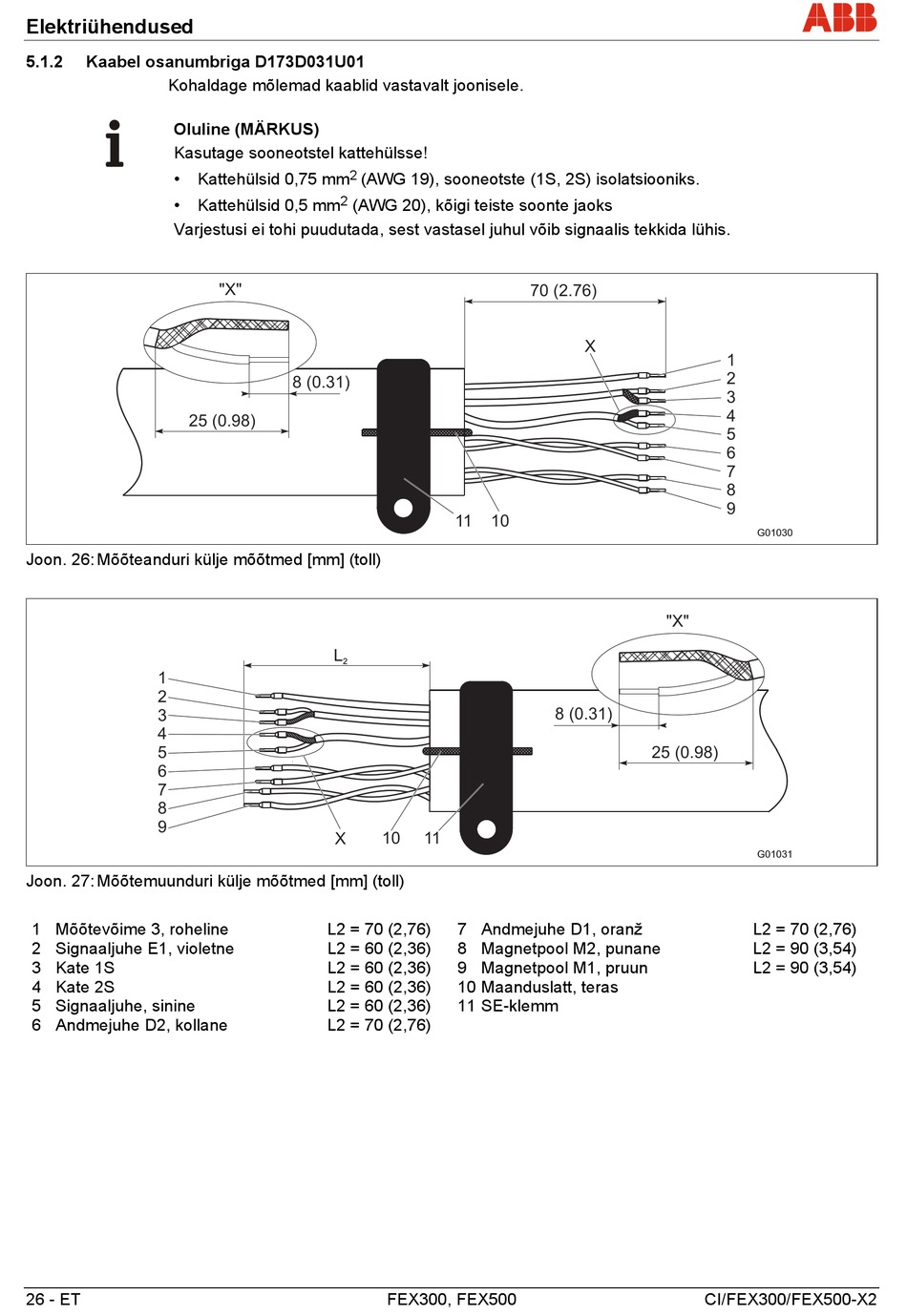

5.1.2 Kaabel osanumbriga D173D031U01
Kohaldage mõlemad kaablid vastavalt joonisele.
Oluline (MÄRKUS)
Kasutage sooneotstel kattehülsse!
• Kattehülsid 0,75 mm
• Kattehülsid 0,5 mm
Varjestusi ei tohi puudutada, sest vastasel juhul võib signaalis tekkida lühis.
25 (0.98)
Joon. 26: Mõõteanduri külje mõõtmed [mm] (toll)
1
2
3
4
5
6
7
8
9
Joon. 27: Mõõtemuunduri külje mõõtmed [mm] (toll)
1 Mõõtevõime 3, roheline
2 Signaaljuhe E1, violetne
3 Kate 1S
4 Kate 2S
5 Signaaljuhe, sinine
6 Andmejuhe D2, kollane
26 - ET
2
(AWG 19), sooneotste (1S, 2S) isolatsiooniks.
2
(AWG 20), kõigi teiste soonte jaoks
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
11 10
8 (0.31)
11
7 Andmejuhe D1, oranž
8 Magnetpool M2, punane
9 Magnetpool M1, pruun
10Maanduslatt, teras
11SE-klemm
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
