6.3.1
Zobrazenie procesu

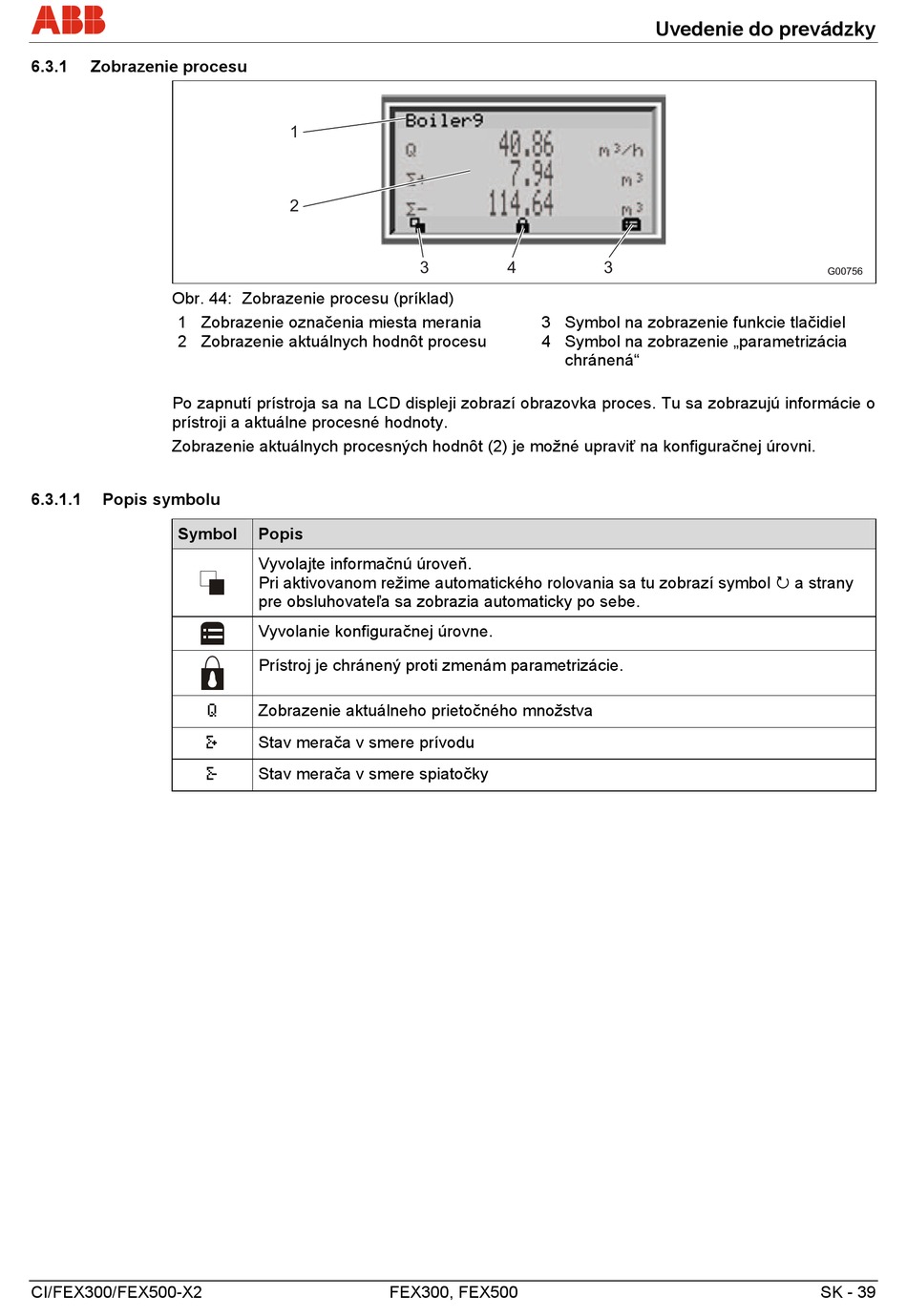

Obr. 44: Zobrazenie procesu (príklad)
1 Zobrazenie označenia miesta merania
2 Zobrazenie aktuálnych hodnôt procesu
Po zapnutí prístroja sa na LCD displeji zobrazí obrazovka proces. Tu sa zobrazujú informácie o
prístroji a aktuálne procesné hodnoty.
Zobrazenie aktuálnych procesných hodnôt (2) je možné upraviť na konfiguračnej úrovni.
6.3.1.1
Popis symbolu
Symbol
CI/FEX300/FEX500-X2
1
2
Popis
Vyvolajte informačnú úroveň.
Pri aktivovanom režime automatického rolovania sa tu zobrazí symbol a strany
pre obsluhovateľa sa zobrazia automaticky po sebe.
Vyvolanie konfiguračnej úrovne.
Prístroj je chránený proti zmenám parametrizácie.
Q
Zobrazenie aktuálneho prietočného množstva
Σ+
Stav merača v smere prívodu
Σ-
Stav merača v smere spiatočky
3
4
3 Symbol na zobrazenie funkcie tlačidiel
4 Symbol na zobrazenie „parametrizácia
FEX300, FEX500
Uvedenie do prevádzky
3
chránená"
G00756
SK - 39
