5.2.4
Iekārtas ar PROFIBUS PA vai FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2

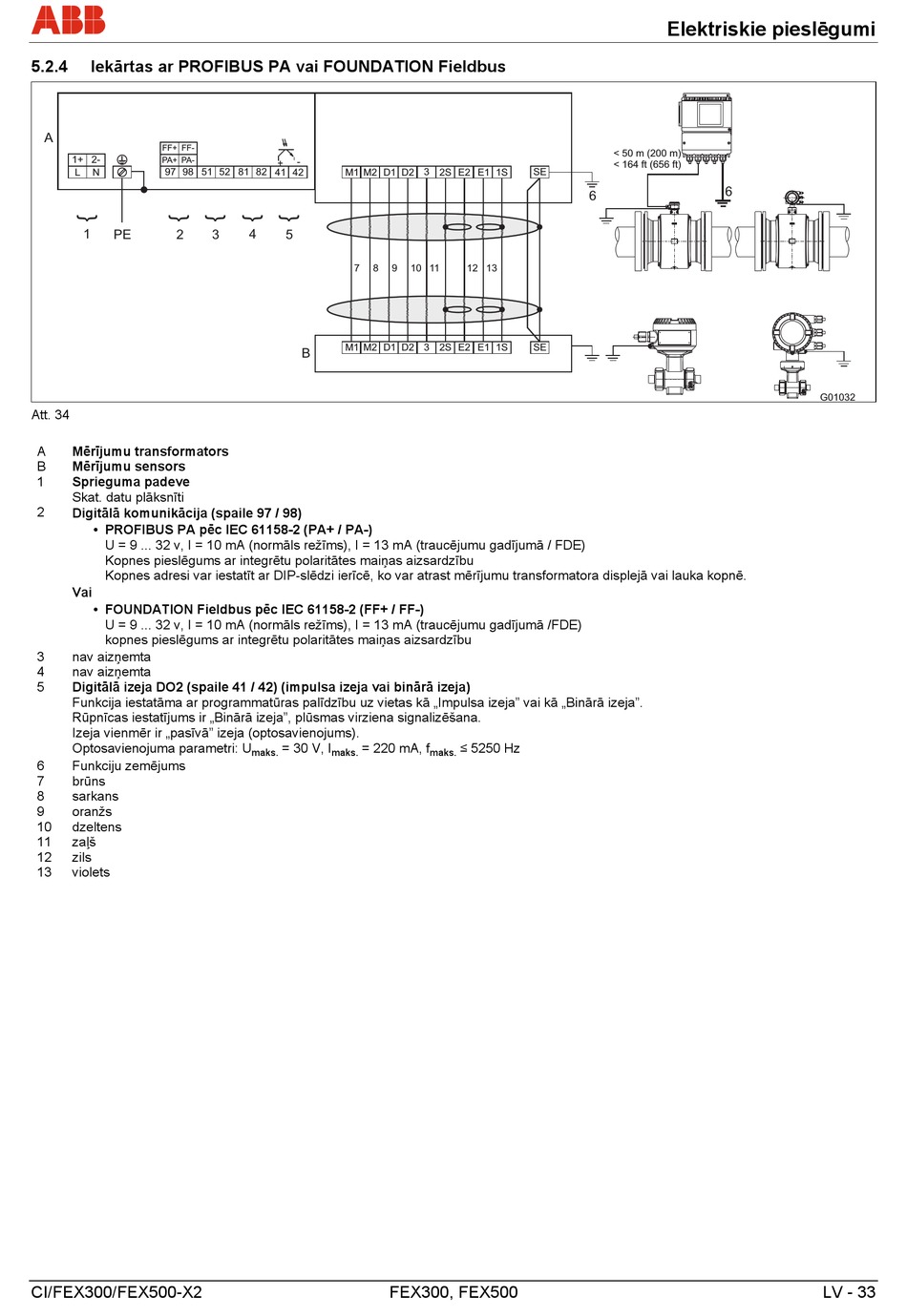

Att. 34
A
Mērījumu transformators
B
Mērījumu sensors
1
Sprieguma padeve
Skat. datu plāksnīti
2
Digitālā komunikācija (spaile 97 / 98)
• PROFIBUS PA pēc IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (normāls režīms), I = 13 mA (traucējumu gadījumā / FDE)
Kopnes pieslēgums ar integrētu polaritātes maiņas aizsardzību
Kopnes adresi var iestatīt ar DIP-slēdzi ierīcē, ko var atrast mērījumu transformatora displejā vai lauka kopnē.
Vai
• FOUNDATION Fieldbus pēc IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (normāls režīms), I = 13 mA (traucējumu gadījumā /FDE)
kopnes pieslēgums ar integrētu polaritātes maiņas aizsardzību
3
nav aizņemta
4
nav aizņemta
5
Digitālā izeja DO2 (spaile 41 / 42) (impulsa izeja vai binārā izeja)
Funkcija iestatāma ar programmatūras palīdzību uz vietas kā „Impulsa izeja" vai kā „Binārā izeja".
Rūpnīcas iestatījums ir „Binārā izeja", plūsmas virziena signalizēšana.
Izeja vienmēr ir „pasīvā" izeja (optosavienojums).
Optosavienojuma parametri: U
6
Funkciju zemējums
7
brūns
8
sarkans
9
oranžs
10
dzeltens
11
zaļš
12
zils
13
violets
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA, f
maks.
maks.
SE
9
10 11
12 13
SE
≤ 5250 Hz
maks.
FEX300, FEX500
Elektriskie pieslēgumi
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
LV - 33
