Felszerelés
Wechsel ein-auf zweispaltig
4.5

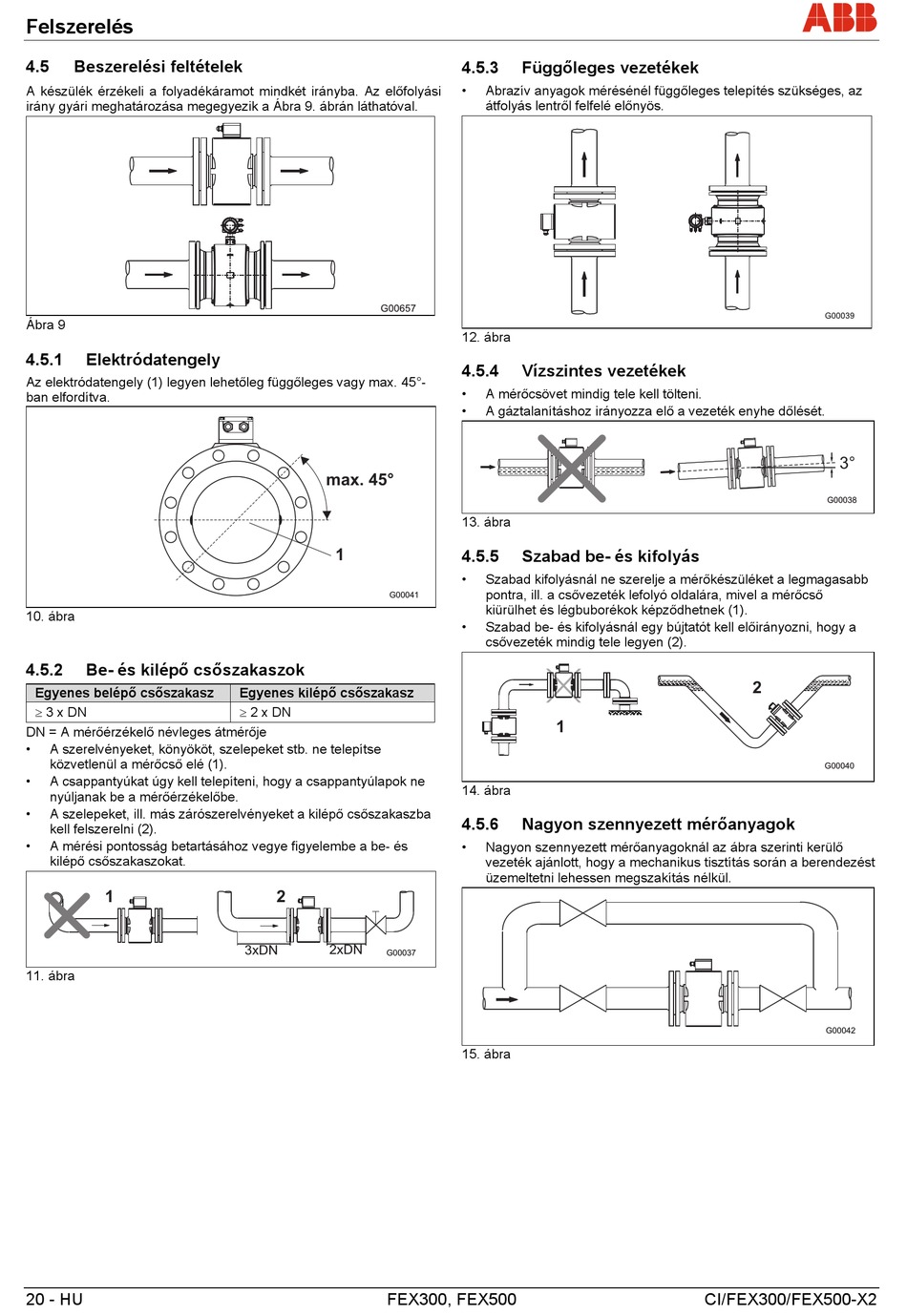

Beszerelési feltételek
A készülék érzékeli a folyadékáramot mindkét irányba. Az előfolyási
irány gyári meghatározása megegyezik a Ábra 9. ábrán láthatóval.
Ábra 9
4.5.1
Elektródatengely
Az elektródatengely (1) legyen lehetőleg függőleges vagy max. 45°-
ban elfordítva.
10. ábra
4.5.2
Be- és kilépő csőszakaszok
Egyenes belépő csőszakasz
3 x DN
DN = A mérőérzékelő névleges átmérője
•
A szerelvényeket, könyököt, szelepeket stb. ne telepítse
közvetlenül a mérőcső elé (1).
•
A csappantyúkat úgy kell telepíteni, hogy a csappantyúlapok ne
nyúljanak be a mérőérzékelőbe.
•
A szelepeket, ill. más zárószerelvényeket a kilépő csőszakaszba
kell felszerelni (2).
•
A mérési pontosság betartásához vegye figyelembe a be- és
kilépő csőszakaszokat.
1
11. ábra
20 - HU
max. 45°
1
G00041
Egyenes kilépő csőszakasz
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Függőleges vezetékek
•
Abrazív anyagok mérésénél függőleges telepítés szükséges, az
átfolyás lentről felfelé előnyös.
12. ábra
4.5.4
Vízszintes vezetékek
•
A mérőcsövet mindig tele kell tölteni.
•
A gáztalanításhoz irányozza elő a vezeték enyhe dőlését.
13. ábra
4.5.5
Szabad be- és kifolyás
•
Szabad kifolyásnál ne szerelje a mérőkészüléket a legmagasabb
pontra, ill. a csővezeték lefolyó oldalára, mivel a mérőcső
kiürülhet és légbuborékok képződhetnek (1).
•
Szabad be- és kifolyásnál egy bújtatót kell előirányozni, hogy a
csővezeték mindig tele legyen (2).
1
14. ábra
4.5.6
Nagyon szennyezett mérőanyagok
•
Nagyon szennyezett mérőanyagoknál az ábra szerinti kerülő
vezeték ajánlott, hogy a mechanikus tisztítás során a berendezést
üzemeltetni lehessen megszakítás nélkül.
15. ábra
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
