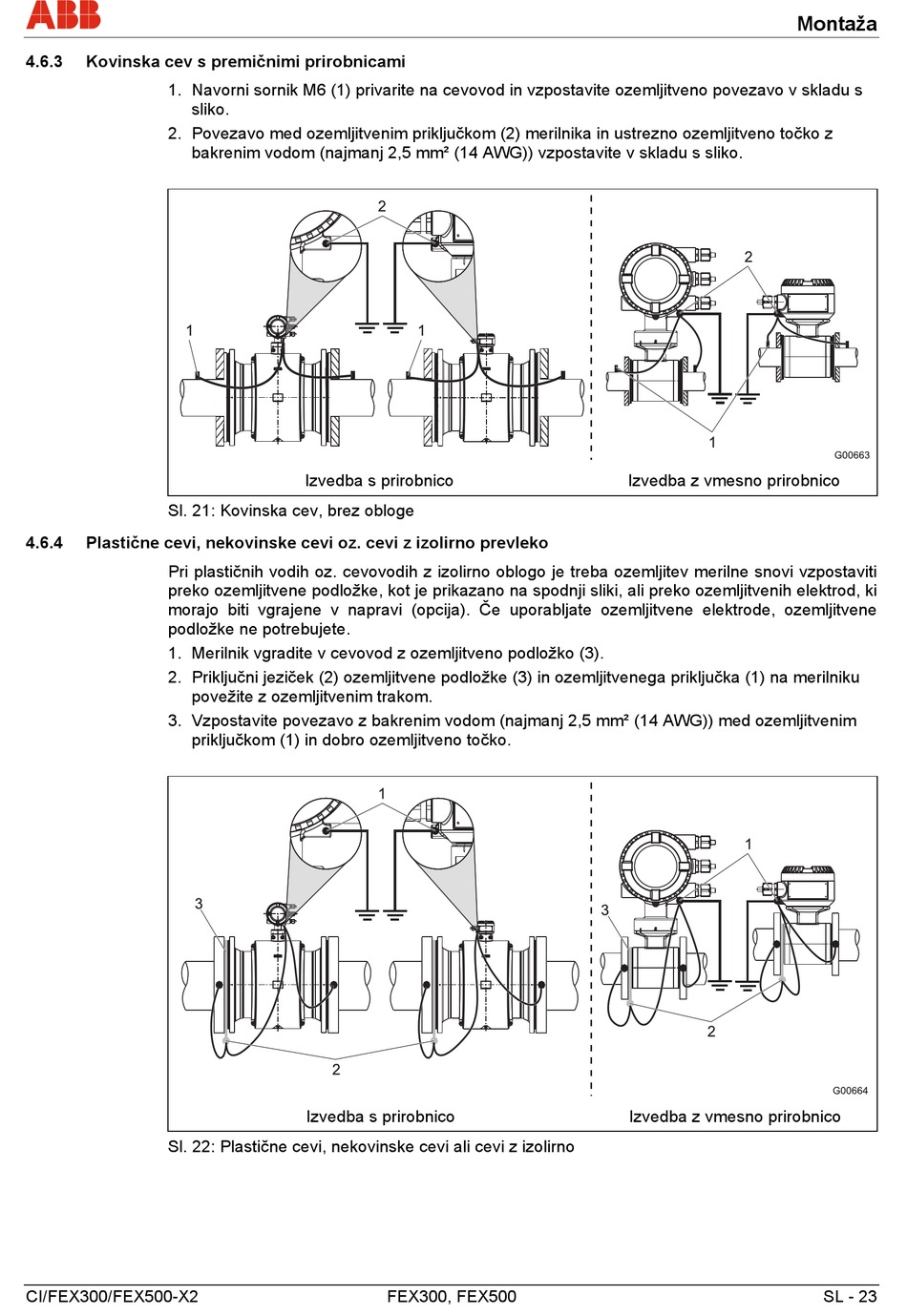

4.6.3
Kovinska cev s premičnimi prirobnicami
1. Navorni sornik M6 (1) privarite na cevovod in vzpostavite ozemljitveno povezavo v skladu s
sliko.
2. Povezavo med ozemljitvenim priključkom (2) merilnika in ustrezno ozemljitveno točko z
bakrenim vodom (najmanj 2,5 mm² (14 AWG)) vzpostavite v skladu s sliko.
Sl. 21: Kovinska cev, brez obloge
4.6.4
Plastične cevi, nekovinske cevi oz. cevi z izolirno prevleko
Pri plastičnih vodih oz. cevovodih z izolirno oblogo je treba ozemljitev merilne snovi vzpostaviti
preko ozemljitvene podložke, kot je prikazano na spodnji sliki, ali preko ozemljitvenih elektrod, ki
morajo biti vgrajene v napravi (opcija). Če uporabljate ozemljitvene elektrode, ozemljitvene
podložke ne potrebujete.
1. Merilnik vgradite v cevovod z ozemljitveno podložko (3).
2. Priključni jeziček (2) ozemljitvene podložke (3) in ozemljitvenega priključka (1) na merilniku
povežite z ozemljitvenim trakom.
3. Vzpostavite povezavo z bakrenim vodom (najmanj 2,5 mm² (14 AWG)) med ozemljitvenim
priključkom (1) in dobro ozemljitveno točko.
Sl. 22: Plastične cevi, nekovinske cevi ali cevi z izolirno
CI/FEX300/FEX500-X2
Izvedba s prirobnico
Izvedba s prirobnico
FEX300, FEX500
Montaža
Izvedba z vmesno prirobnico
Izvedba z vmesno prirobnico
SL - 23
