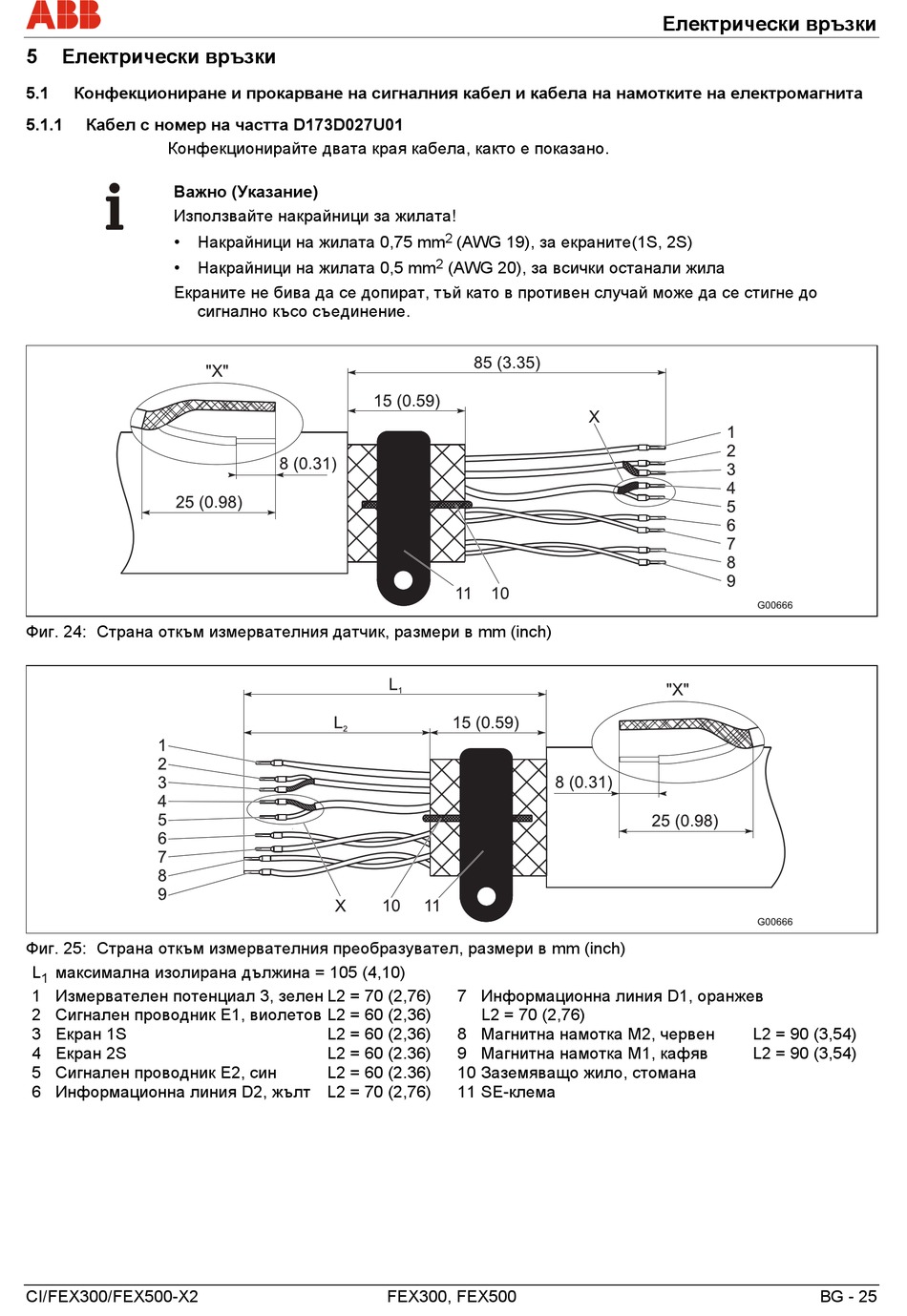

5 Електрически връзки
5.1 Конфекциониране и прокарване на сигналния кабел и кабела на намотките на електромагнита
5.1.1 Кабел с номер на частта D173D027U01
Конфекционирайте двата края кабела, както е показано.
Важно (Указание)
Използвайте накрайници за жилата!
• Накрайници на жилата 0,75 mm
• Накрайници на жилата 0,5 mm
Екраните не бива да се допират, тъй като в противен случай може да се стигне до
сигнално късо съединение.
Фиг. 24: Страна откъм измервателния датчик, размери в mm (inch)
Фиг. 25: Страна откъм измервателния преобразувател, размери в mm (inch)
L максимална изолирана дължина = 105 (4,10)
1
1 Измервателен потенциал 3, зелен L2 = 70 (2,76)
2 Сигнален проводник Е1, виолетов L2 = 60 (2,36)
3 Екран 1S
4 Екран 2S
5 Сигнален проводник Е2, син
6 Информационна линия D2, жълт L2 = 70 (2,76)
CI/FEX300/FEX500-X2
2
(AWG 19), за екраните(1S, 2S)
2
(AWG 20), за всички останали жила
7 Информационна линия D1, оранжев
L2 = 70 (2,76)
L2 = 60 (2,36) 8 Магнитна намотка M2, червен
L2 = 60 (2.36) 9 Магнитна намотка M1, кафяв
L2 = 60 (2.36) 10Заземяващо жило, стомана
11SE-клема
FEX300, FEX500
Електрически връзки
L2 = 90 (3,54)
L2 = 90 (3,54)
