Elektriühendused
5.1.3 Kaitseklass IP 68
Kaitseklassiga IP 68 mõõteväärtuste anduritel on lubatud maks. sukeldumissügavuseks 5 m
(16.4 ft). Tarnekomplekti kuuluv kaabel (TN: D173D027U01 või D173D031U01) täidab kõik
sukeldumisvõime tagamiseks vajalikud omadused.

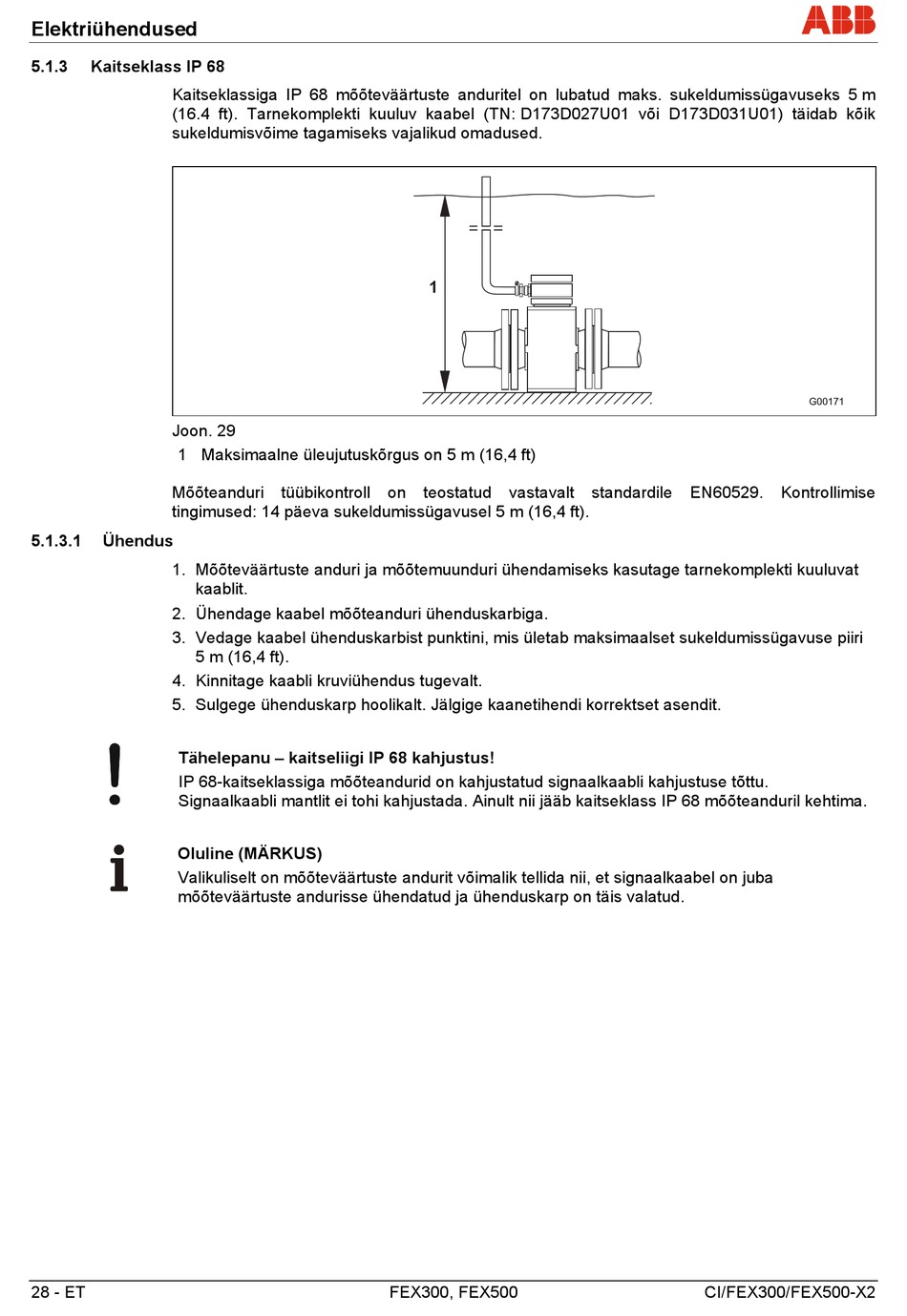

Joon. 29
1 Maksimaalne üleujutuskõrgus on 5 m (16,4 ft)
Mõõteanduri tüübikontroll on teostatud vastavalt standardile EN60529. Kontrollimise
tingimused: 14 päeva sukeldumissügavusel 5 m (16,4 ft).
5.1.3.1 Ühendus
1. Mõõteväärtuste anduri ja mõõtemuunduri ühendamiseks kasutage tarnekomplekti kuuluvat
kaablit.
2. Ühendagekaabel mõõteanduri ühenduskarbiga.
3. Vedage kaabel ühenduskarbist punktini, mis ületab maksimaalset sukeldumissügavuse piiri
5 m (16,4 ft).
4. Kinnitage kaabli kruviühendus tugevalt.
5. Sulgege ühenduskarp hoolikalt. Jälgige kaanetihendi korrektset asendit.
Tähelepanu – kaitseliigi IP 68 kahjustus!
IP 68-kaitseklassiga mõõteandurid on kahjustatud signaalkaabli kahjustuse tõttu.
Signaalkaabli mantlit ei tohi kahjustada. Ainult nii jääb kaitseklass IP 68 mõõteanduril kehtima.
Oluline (MÄRKUS)
Valikuliselt on mõõteväärtuste andurit võimalik tellida nii, et signaalkaabel on juba
mõõteväärtuste andurisse ühendatud ja ühenduskarp on täis valatud.
28 - ET
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
