5 Elektrické prípojky

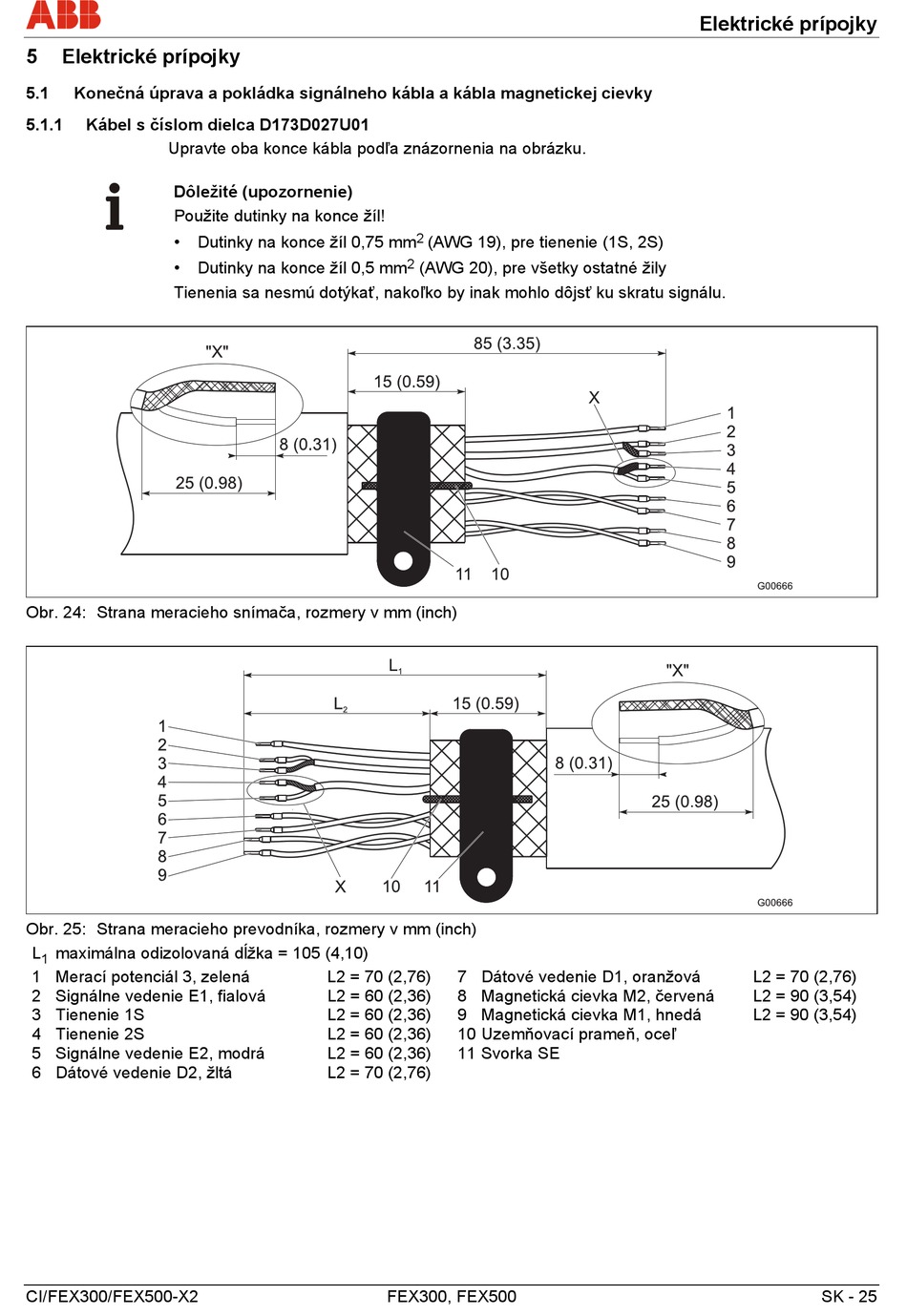

5.1 Konečná úprava a pokládka signálneho kábla a kábla magnetickej cievky
5.1.1 Kábel s číslom dielca D173D027U01
Upravte oba konce kábla podľa znázornenia na obrázku.
Dôležité (upozornenie)
Použite dutinky na konce žíl!
• Dutinky na konce žíl 0,75 mm
• Dutinky na konce žíl 0,5 mm
Tienenia sa nesmú dotýkať, nakoľko by inak mohlo dôjsť ku skratu signálu.
Obr. 24: Strana meracieho snímača, rozmery v mm (inch)
Obr. 25: Strana meracieho prevodníka, rozmery v mm (inch)
L maximálna odizolovaná dĺžka = 105 (4,10)
1
1 Merací potenciál 3, zelená
2 Signálne vedenie E1, fialová
3 Tienenie 1S
4 Tienenie 2S
5 Signálne vedenie E2, modrá
6 Dátové vedenie D2, žltá
CI/FEX300/FEX500-X2
2
(AWG 19), pre tienenie (1S, 2S)
2
(AWG 20), pre všetky ostatné žily
L2 = 70 (2,76) 7 Dátové vedenie D1, oranžová
L2 = 60 (2,36) 8 Magnetická cievka M2, červená
L2 = 60 (2,36) 9 Magnetická cievka M1, hnedá
L2 = 60 (2,36) 10Uzemňovací prameň, oceľ
L2 = 60 (2,36) 11Svorka SE
L2 = 70 (2,76)
FEX300, FEX500
Elektrické prípojky
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
