Montaż
4.6
Uziemienie
4.6.1
Ogólne informacje o uziemieniu
Przy uziemianiu przestrzegać następujących punktów:
•
W przypadku przewodów z tworzywa sztucznego lub przewodów rurowych z wykładziną
izolacyjną uziemienie następuje poprzez pierścień uziemiający lub elektrody uziemiające.
•
W przypadku występowania obcych napięć zakłócających zamontować po jednym
pierścieniu uziemiającym przed i za czujnikiem pomiarowym.
•
Z powodów technicznych potencjał uziemienia roboczego powinien być identyczny z
potencjałem przewodu rurowego.
•
Dodatkowe uziemienie poprzez zaciski przyłączowe nie jest wymagane.
Ważne (wskazówka)
Jeśli czujnik pomiarowy zostanie wbudowany w przewody z tworzywa sztucznego,
kamionkowe lub przewody z izolującą wykładziną, w specjalnych przypadkach (np. w
przypadku czynników agresywnych, kwasów i ługów) może dojść do prądów
kompensacyjnych poprzez elektrodę uziemiającą. W dłuższym czasie może przez to dojść do
zniszczenia czujnika pomiarowego, ponieważ elektroda uziemiająca zostanie wyrobiona
elektrochemicznie. W tych przypadkach należy dokonać uziemienia przez pierścienie
uziemiające. Należy zamontować jedną płytkę uziemiającą przed i jedną płytkę za sprzętem.
4.6.2
Rura metalowa ze sztywnymi kołnierzami
Połączenie między przyłączem uziemiającym (1) czujnika pomiarowego, kołnierzami przewodu
rurowego i odpowiednim punktem uziemienia wykonać za pomocą przewodu miedzianego
(przynajmniej 2,5 mm² (14 AWG)) zgodnie z rysunkiem.

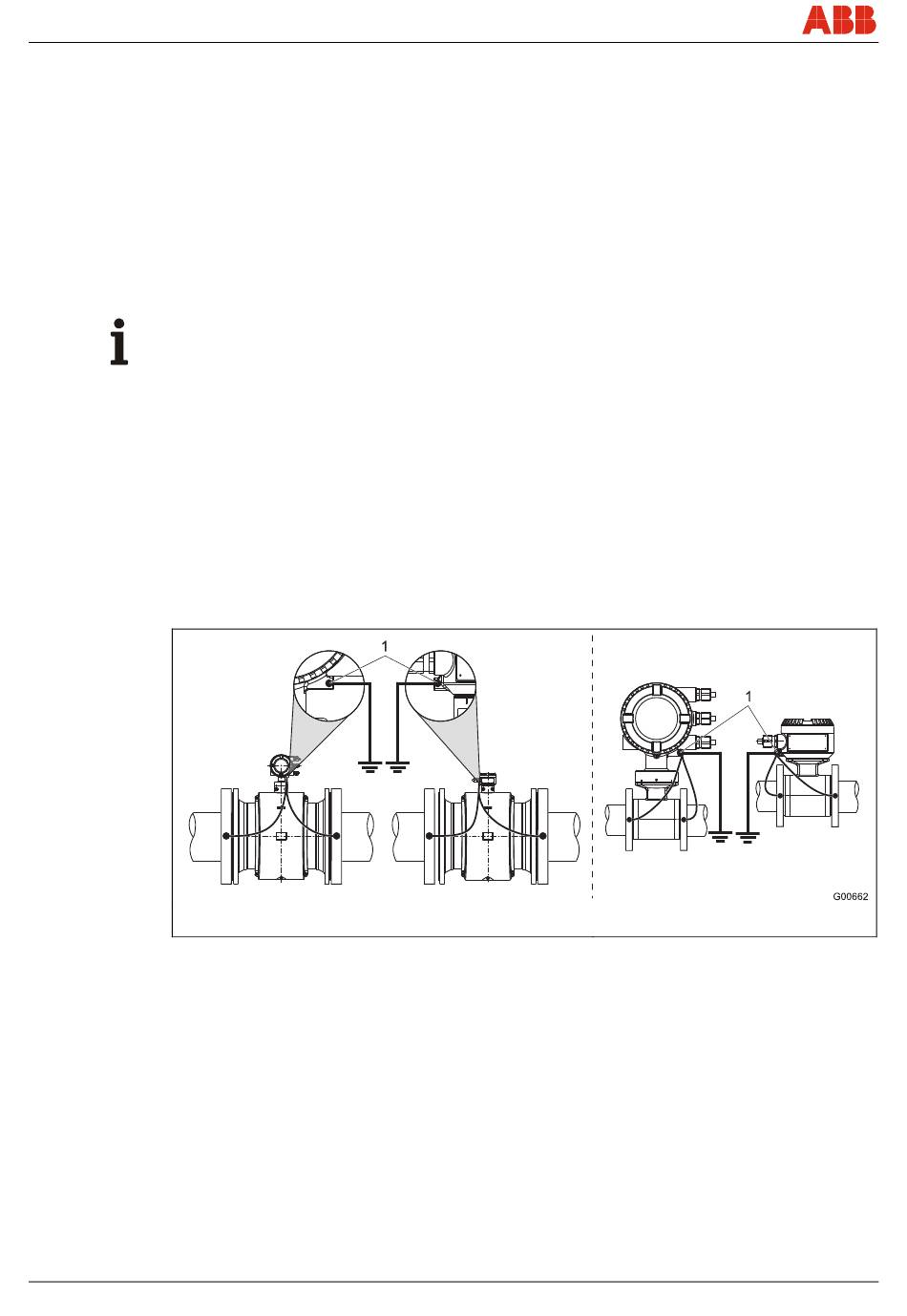

Rys. 20: Rura metalowa, bez wykładziny
22 - PL
Wykonanie z kołnierzem
FEX300, FEX500
Wykonanie międzykołnierzowe
CI/FEX300/FEX500-X2
