Ηλεκτρικές συνδέσεις
5.1.3 Βαθμός προστασίας IP 68
Στους αισθητήρες τιμών μέτρησης στο βαθμό προστασίας IP 68 επιτρέπεται το μέγιστο ύψος
υπερχείλισης να ανέρχεται στα 5 m (16.4 ft). Το καλώδιο (Αρ.εξάρτ.: D173D027U01 ή
D173D031U01), που ανήκει στα υλικά παράδοσης, πληροί τις απαιτήσεις ως προς την
ικανότητα υποβρύχιας τοποθέτησης.

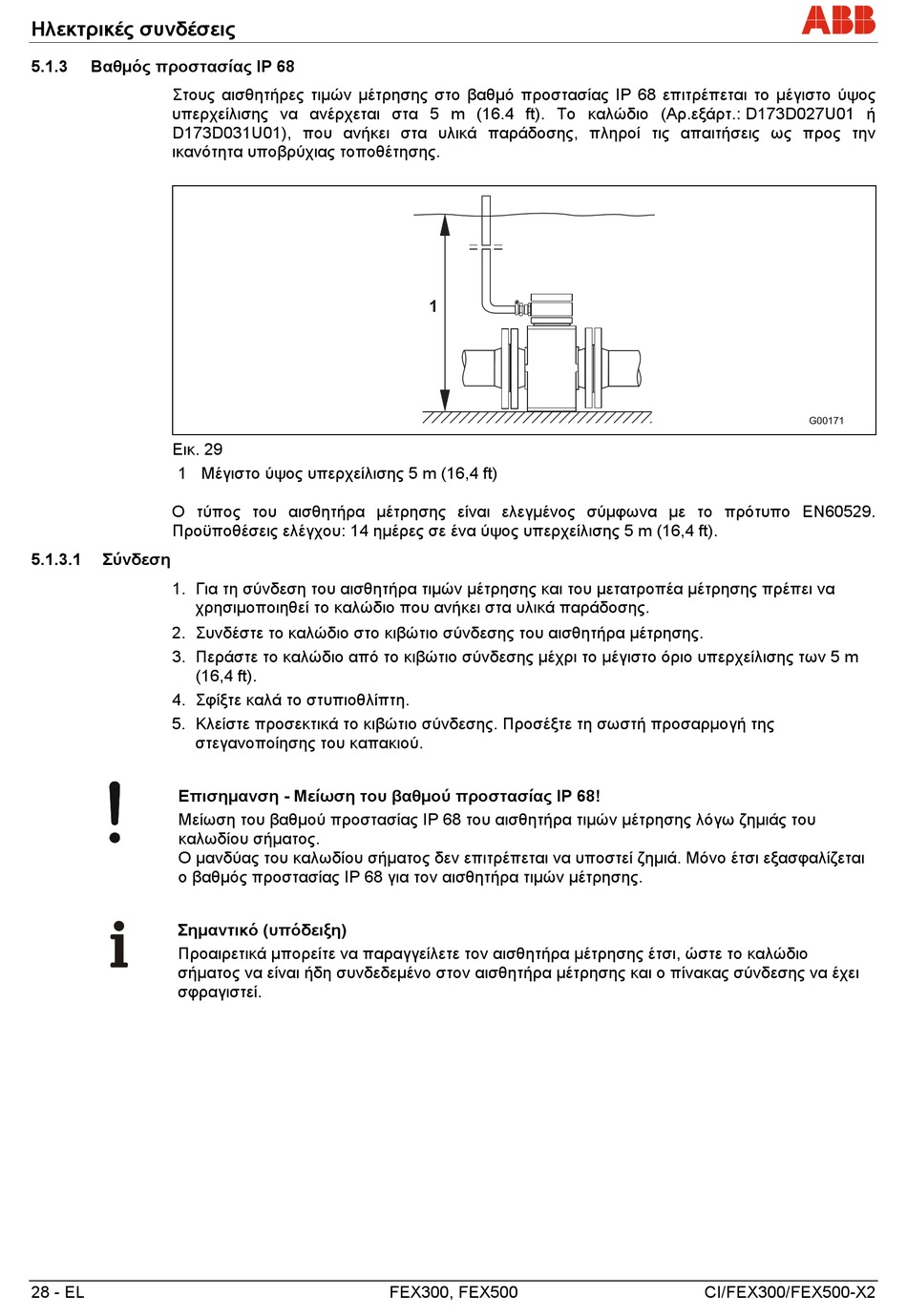

Εικ. 29
1 Μέγιστο ύψος υπερχείλισης 5 m (16,4 ft)
Ο τύπος του αισθητήρα μέτρησης είναι ελεγμένος σύμφωνα με το πρότυπο EN60529.
Προϋποθέσεις ελέγχου: 14 ημέρες σε ένα ύψος υπερχείλισης 5 m (16,4 ft).
5.1.3.1 Σύνδεση
1. Για τη σύνδεση του αισθητήρα τιμών μέτρησης και του μετατροπέα μέτρησης πρέπει να
χρησιμοποιηθεί το καλώδιο που ανήκει στα υλικά παράδοσης.
2. Συνδέστε τοκαλώδιο στο κιβώτιο σύνδεσης του αισθητήρα μέτρησης.
3. Περάστε το καλώδιο από το κιβώτιο σύνδεσης μέχρι το μέγιστο όριο υπερχείλισης των 5 m
(16,4 ft).
4. Σφίξτε καλά το στυπιοθλίπτη.
5. Κλείστε προσεκτικά το κιβώτιο σύνδεσης. Προσέξτε τη σωστή προσαρμογή της
στεγανοποίησης του καπακιού.
Επισημανση - Μείωση του βαθμού προστασίας IP 68!
Μείωση του βαθμού προστασίας IP 68 του αισθητήρα τιμών μέτρησης λόγω ζημιάς του
καλωδίου σήματος.
Ο μανδύας του καλωδίου σήματος δεν επιτρέπεται να υποστεί ζημιά. Μόνο έτσι εξασφαλίζεται
ο βαθμός προστασίας IP 68 για τον αισθητήρα τιμών μέτρησης.
Σημαντικό (υπόδειξη)
Προαιρετικά μπορείτε να παραγγείλετε τον αισθητήρα μέτρησης έτσι, ώστε το καλώδιο
σήματος να είναι ήδη συνδεδεμένο στον αισθητήρα μέτρησης και ο πίνακας σύνδεσης να έχει
σφραγιστεί.
28 - EL
1
FEX300, FEX500
G00171
CI/FEX300/FEX500-X2
