6.3.1
Afişajul procesului

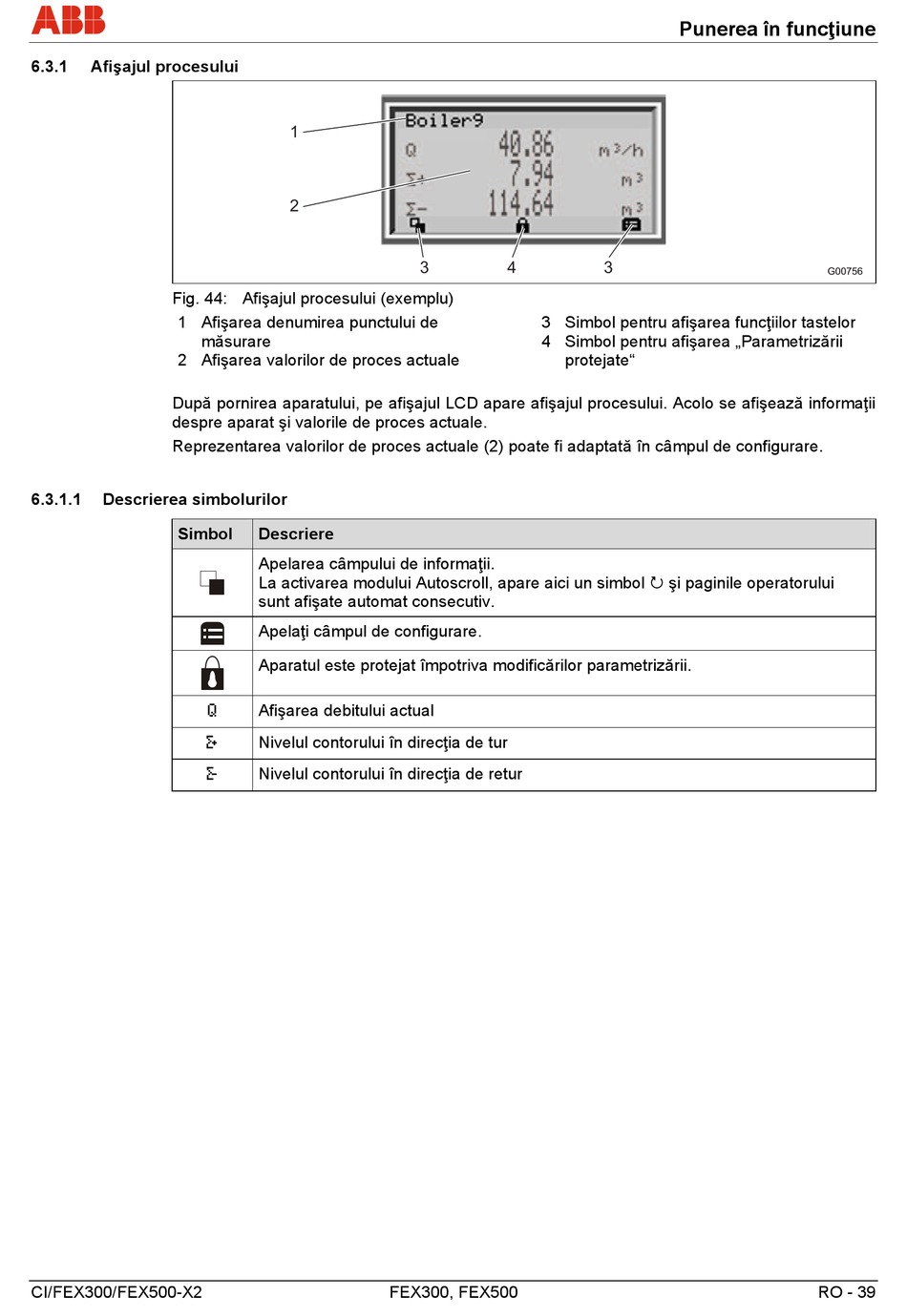

Fig. 44: Afişajul procesului (exemplu)
1 Afişarea denumirea punctului de
măsurare
2 Afişarea valorilor de proces actuale
După pornirea aparatului, pe afişajul LCD apare afişajul procesului. Acolo se afişează informaţii
despre aparat şi valorile de proces actuale.
Reprezentarea valorilor de proces actuale (2) poate fi adaptată în câmpul de configurare.
6.3.1.1
Descrierea simbolurilor
Simbol
CI/FEX300/FEX500-X2
1
2
Descriere
Apelarea câmpului de informaţii.
La activarea modului Autoscroll, apare aici un simbol şi paginile operatorului
sunt afişate automat consecutiv.
Apelaţi câmpul de configurare.
Aparatul este protejat împotriva modificărilor parametrizării.
Q
Afişarea debitului actual
Σ+
Nivelul contorului în direcţia de tur
Σ-
Nivelul contorului în direcţia de retur
3
4
3 Simbol pentru afişarea funcţiilor tastelor
4 Simbol pentru afişarea „Parametrizării
FEX300, FEX500
Punerea în funcţiune
3
protejate"
G00756
RO - 39
