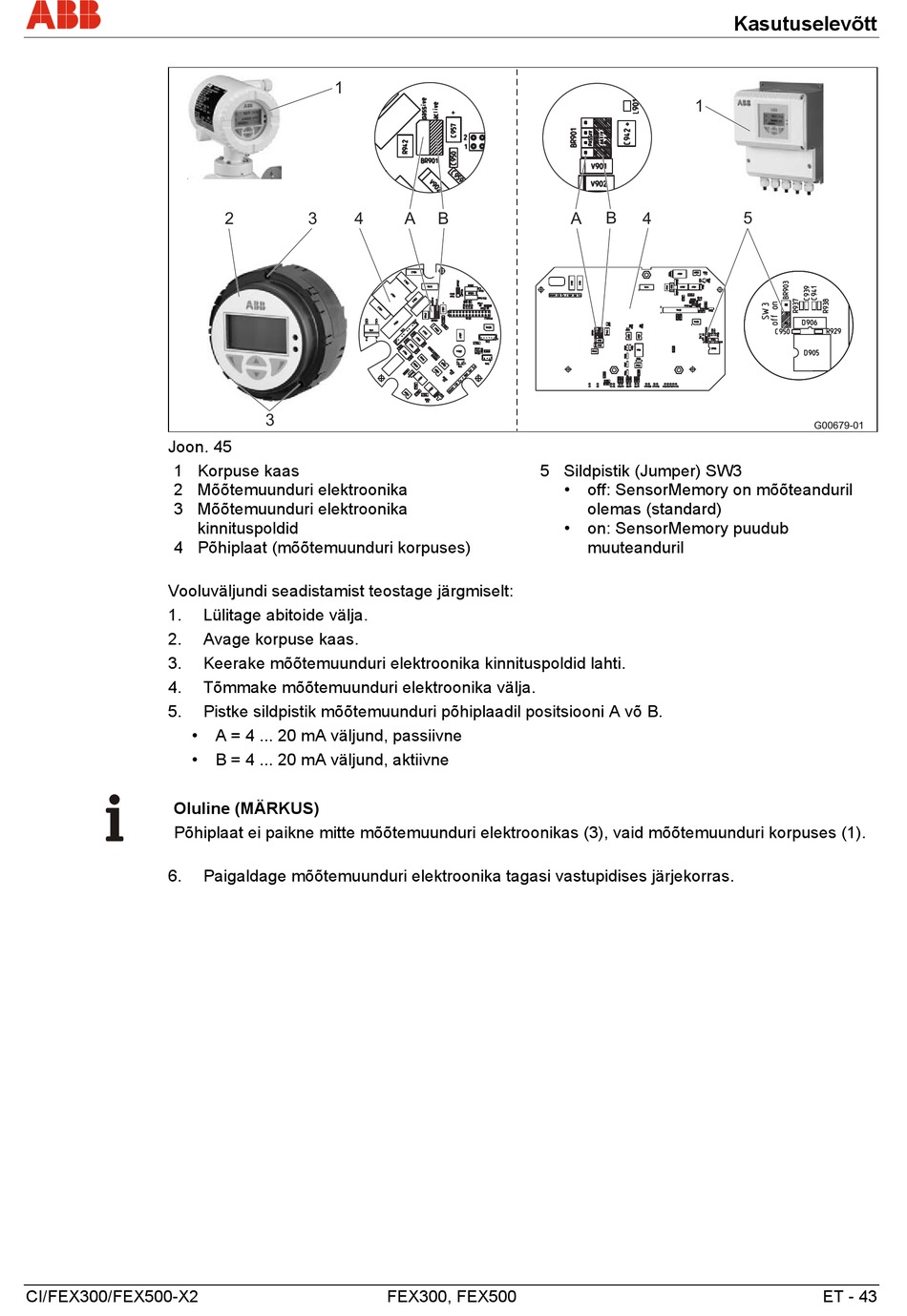

Joon. 45
1 Korpuse kaas
2 Mõõtemuunduri elektroonika
3 Mõõtemuunduri elektroonika
kinnituspoldid
4 Põhiplaat (mõõtemuunduri korpuses)
Vooluväljundi seadistamist teostage järgmiselt:
1.
2.
3.
4.
5.
•
•
Oluline (MÄRKUS)
Põhiplaat ei paikne mitte mõõtemuunduri elektroonikas (3), vaid mõõtemuunduri korpuses (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Lülitage abitoide välja.
Avage korpuse kaas.
Keerake mõõtemuunduri elektroonika kinnituspoldid lahti.
Tõmmake mõõtemuunduri elektroonika välja.
Pistke sildpistik mõõtemuunduri põhiplaadil positsiooni A võ B.
A = 4 ... 20 mA väljund, passiivne
B = 4 ... 20 mA väljund, aktiivne
Paigaldage mõõtemuunduri elektroonika tagasi vastupidises järjekorras.
A
B
5 Sildpistik (Jumper) SW3
FEX300, FEX500
Kasutuselevõtt
1
A
B
4
•
off: SensorMemory on mõõteanduril
olemas (standard)
•
on: SensorMemory puudub
muuteanduril
5
G00679-01
ET - 43
