4.6.3
Metalinis vamzdis su palaidais flanšais
1. Srieginį varžtą M6 (1) privirinti prie vamzdyno pagal paveikslėlį įžeminti.
2. Pagal paveikslėlį sujungti matavimo jutiklio įžeminimo jungtį (2) ir tinkamą įžeminimo tašką
su variniu laidu (mažiausiai 2,5 mm² (14 AWG)).

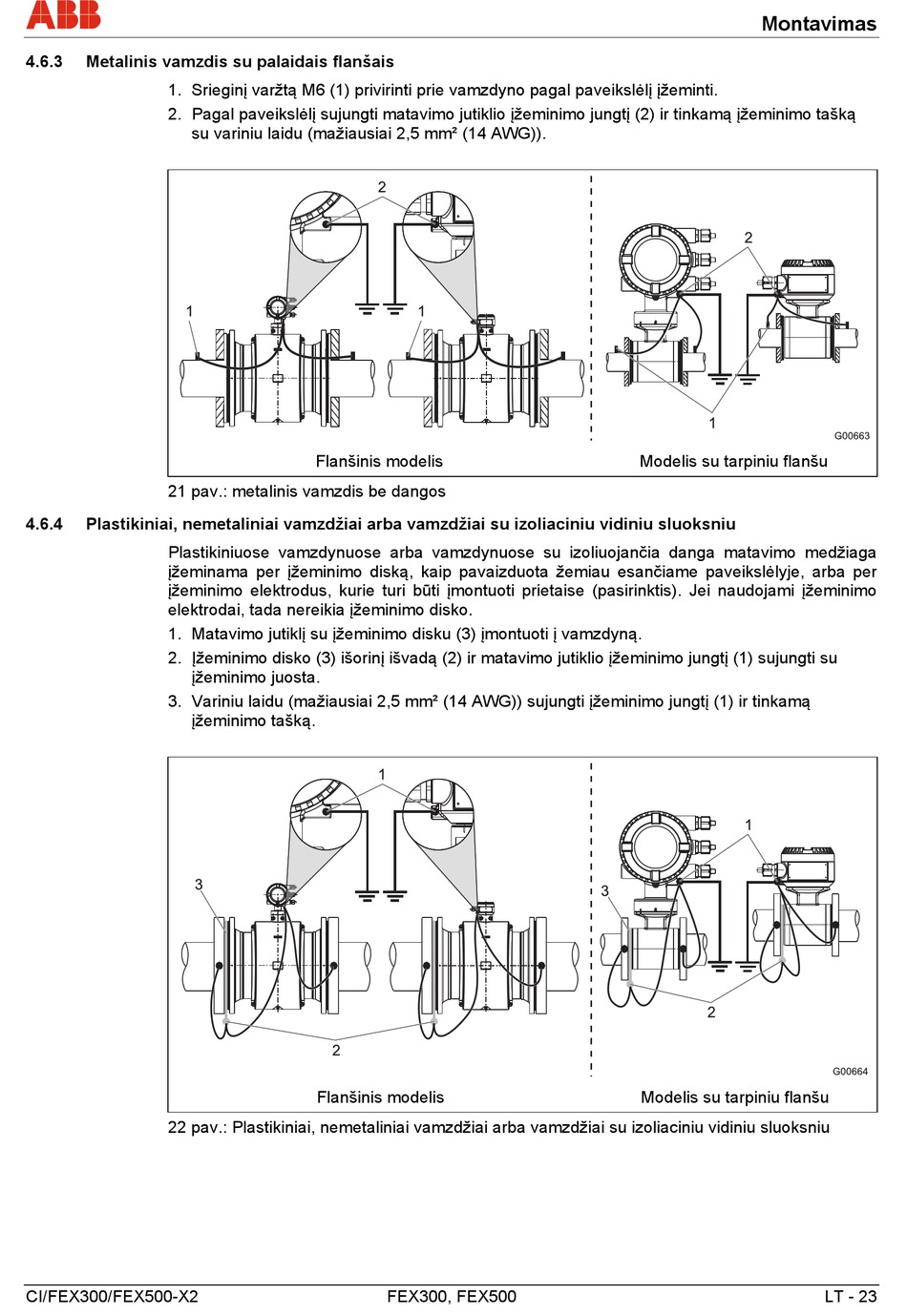

21 pav.: metalinis vamzdis be dangos
4.6.4
Plastikiniai, nemetaliniai vamzdžiai arba vamzdžiai su izoliaciniu vidiniu sluoksniu
Plastikiniuose vamzdynuose arba vamzdynuose su izoliuojančia danga matavimo medžiaga
įžeminama per įžeminimo diską, kaip pavaizduota žemiau esančiame paveikslėlyje, arba per
įžeminimo elektrodus, kurie turi būti įmontuoti prietaise (pasirinktis). Jei naudojami įžeminimo
elektrodai, tada nereikia įžeminimo disko.
1. Matavimo jutiklį su įžeminimo disku (3) įmontuoti į vamzdyną.
2. Įžeminimo disko (3) išorinį išvadą (2) ir matavimo jutiklio įžeminimo jungtį (1) sujungti su
įžeminimo juosta.
3. Variniu laidu (mažiausiai 2,5 mm² (14 AWG)) sujungti įžeminimo jungtį (1) ir tinkamą
įžeminimo tašką.
22 pav.: Plastikiniai, nemetaliniai vamzdžiai arba vamzdžiai su izoliaciniu vidiniu sluoksniu
CI/FEX300/FEX500-X2
Flanšinis modelis
Flanšinis modelis
FEX300, FEX500
Montavimas
Modelis su tarpiniu flanšu
Modelis su tarpiniu flanšu
