Respectaţi următoarele puncte la pozare:
•
Paralel cu conductorii de semnal (violet şi albastru) se va poza un cablu al bobinei
magnetice (roşu şi maro), astfel încât între senzor şi transductor este necesar un singur
cablu. Nu treceţi cablul prin doze de derivaţie sau şipci de fixare.
•
Cablul de semnal transmite un semnal de tensiune de numai câţiva milivolţi şi trebuie pozat
pe cel mai scurt traseu. Lungimea maxim admisă a cablului de semnal este, fără
preamplificator, de 50 m (164 ft) şi cu preamplificator de 200 m (656 ft).
•
Evitaţi apropierea de dispozitive electrice mari şi elemente de contact care cauzează
câmpuri de dispersie, impulsuri de contact şi inducţii. Dacă acest lucru nu este posibil, pozaţi
cablurile de semnal şi al bobinei magnetice într-o conductă metalică racordată la firul de
împământare.
•
Pozaţi conductorii ecranat şi pe potenţialul de împământare de lucru.
•
Dacă pentru ecranarea împotriva dispersiilor magnetice cablul conţine un ecran exterior,
acesta va fi racordat la borna SE.
•
Liţa de oţel pozată împreună cu cablul trebuie racordată la borna SE.
•
Se va evita deteriorarea mantalei cablului în timpul pozării.
•

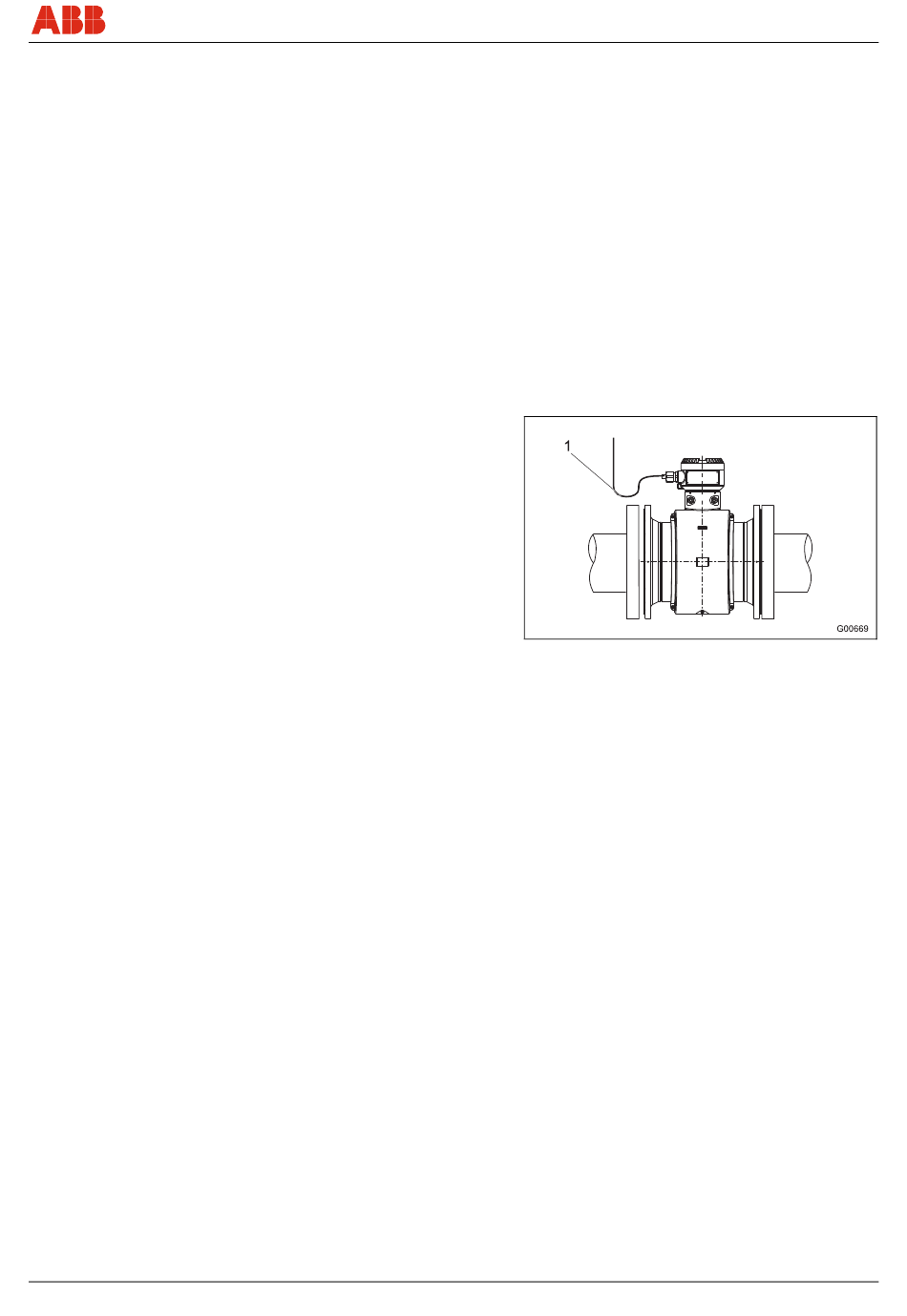

La instalare aveţi grijă ca acest cablu să fie
pozat cu un sac de apă (1). La montajul
vertical aveţi grijă ca îmbinările cu şurub ale
cablului să fie orientate în jos.
CI/FEX300/FEX500-X2
Fig. 28
FEX300, FEX500
Racordurile electrice
RO - 27
