Při instalaci dbejte na následující:
•
Paralelně k signálním vedením (fialová a modrá) je veden současně kabel cívky
elektromagnetu (červený a hnědý), takže je mezi snímačem měřené hodnoty a převodníkem
zapotřebí pouze jednoho kabelu. Neveďte signální kabel přes krabicové odbočnice nebo
svorkovnice
•
Kabel pro přenos signálů vede napěťový signál pouze několika milivoltů a proto musí být
instalován nejkratší cestou. Maximálně dovolená délka kabelu pro přenos signálů činí bez
předzesilovače 50 m (164 ft) a s předzesilovačem 200 m (656 ft).
•
Vyhněte se blízkosti větších elektrických strojů a součástí elektrického obvodu, které jsou
zdroji rozptylových polí, spínacích impulsů a indukcí. Není-li to možné, instalujte kabel pro
přenos signálů a cívky elektromagnetu v kovové trubce, kterou připojte k provoznímu
uzemnění.
•
Instalujte vedení stíněná a připojte je k provoznímu zemnicímu potenciálu.
•
Ke stínění proti magnetickým infiltracím má kabel vnější stínění, které musí být připojeno ke
svorce SE.
•
Současně vedené ocelové lanko musí být připojeno rovněž ke svorce SE.
•
Plášť kabelu nesmí být při instalaci poškozen.
•

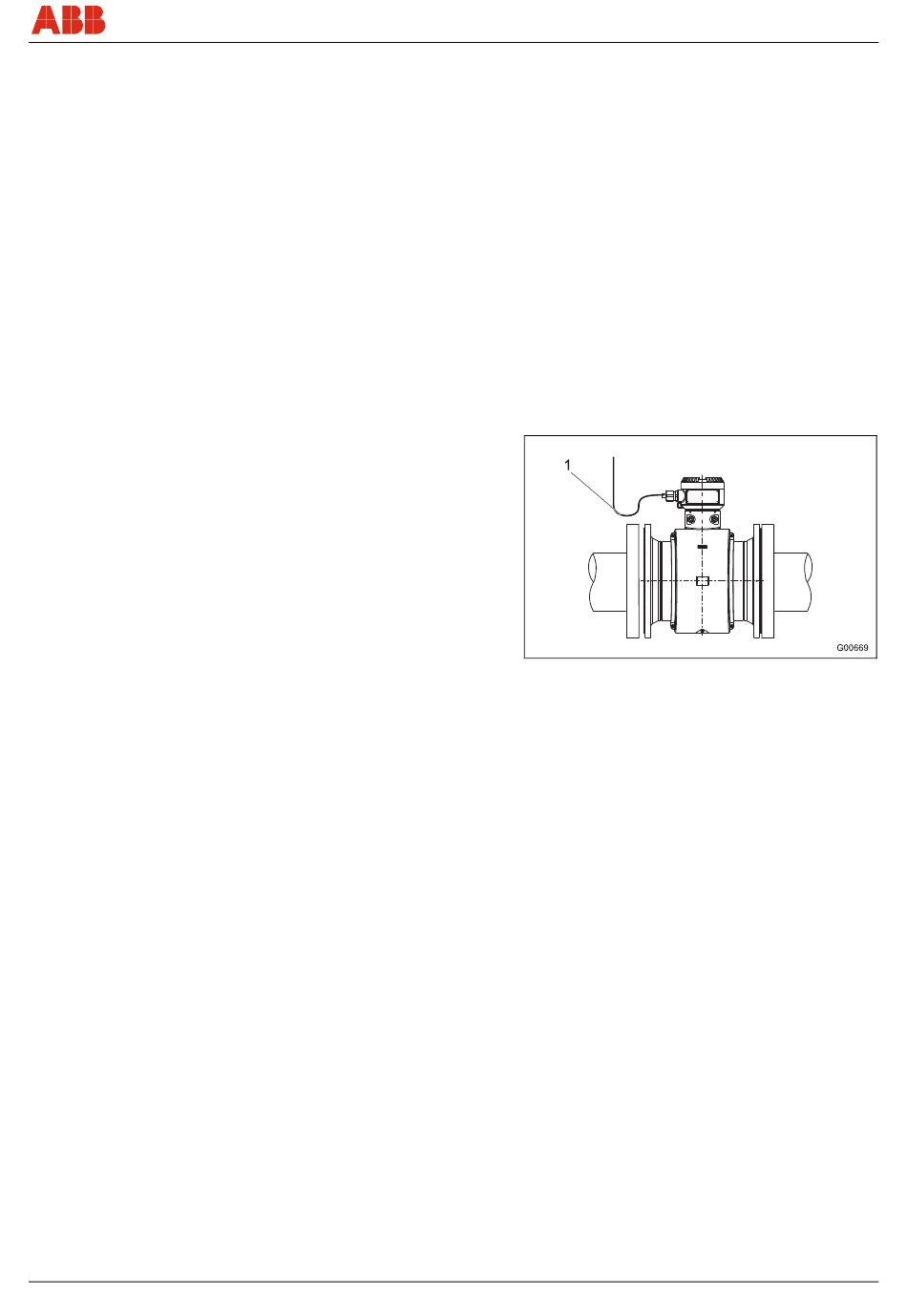

Při instalaci dbejte na to, aby byl kabel
instalován s odlučovačem vody (1). V
případě svislé instalace usměrňujte
kabelové šroubové spoje směrem dolů.
CI/FEX300/FEX500-X2
Obr. 28
FEX300, FEX500
Elektrické přípoje
CS - 27
