Klojant kabelį, dėmesį atkreipti štai į ką:
•
Lygiagrečiai signalų laidams (violetiniam ir mėlynam) tiesiamas magnetinių ričių kabelis
(raudonai rudas), taigi tarp matavimo jutiklio ir matavimo keitiklio turi būti tik vienas kabelis.
Kabelis neturi eiti pro atšakų dėžutes ar gnybtų kaladėles.
•
Signalų kabeliu teka tik kelių milivoltų įtampos signalas, todėl reikia, kad šis kabelis būtų kiek
įmanoma trumpesnis. Maksimalus signalų kabelio ilgis be priešstiprintuvio yra 50 m (164 ft),
o su priešstiprintuviu – 200 m (656 ft).
•
Žiūrėti, kad kabelis nebūtų klojamas netoli didesnių elektros mašinų ir įjungiamų elementų,
galinčių sukelti trikdančius laukus, įjungimo impulsus ir indukciją. Jeigu tai neįmanoma,
tuomet signalų ir magnetinės ritės kabelį pakloti metaliniame vamzdyje, o pastarąjį prijungti
prie įrenginio įžeminimo.
•
Laidus kloti ekranuotus ir uždėti ant darbinio įžeminimo potencialo.
•
Siekiant apsaugoti kabelį nuo magnetinių trikdžių, prie SE gnybto prijungiamas išorinis
ekranas.
•
Plieninę akstį taip pat reikia prijungti prie SE gnybto.
•
Tiesiant negalima pažeisti kabelio apvalkalo.
•

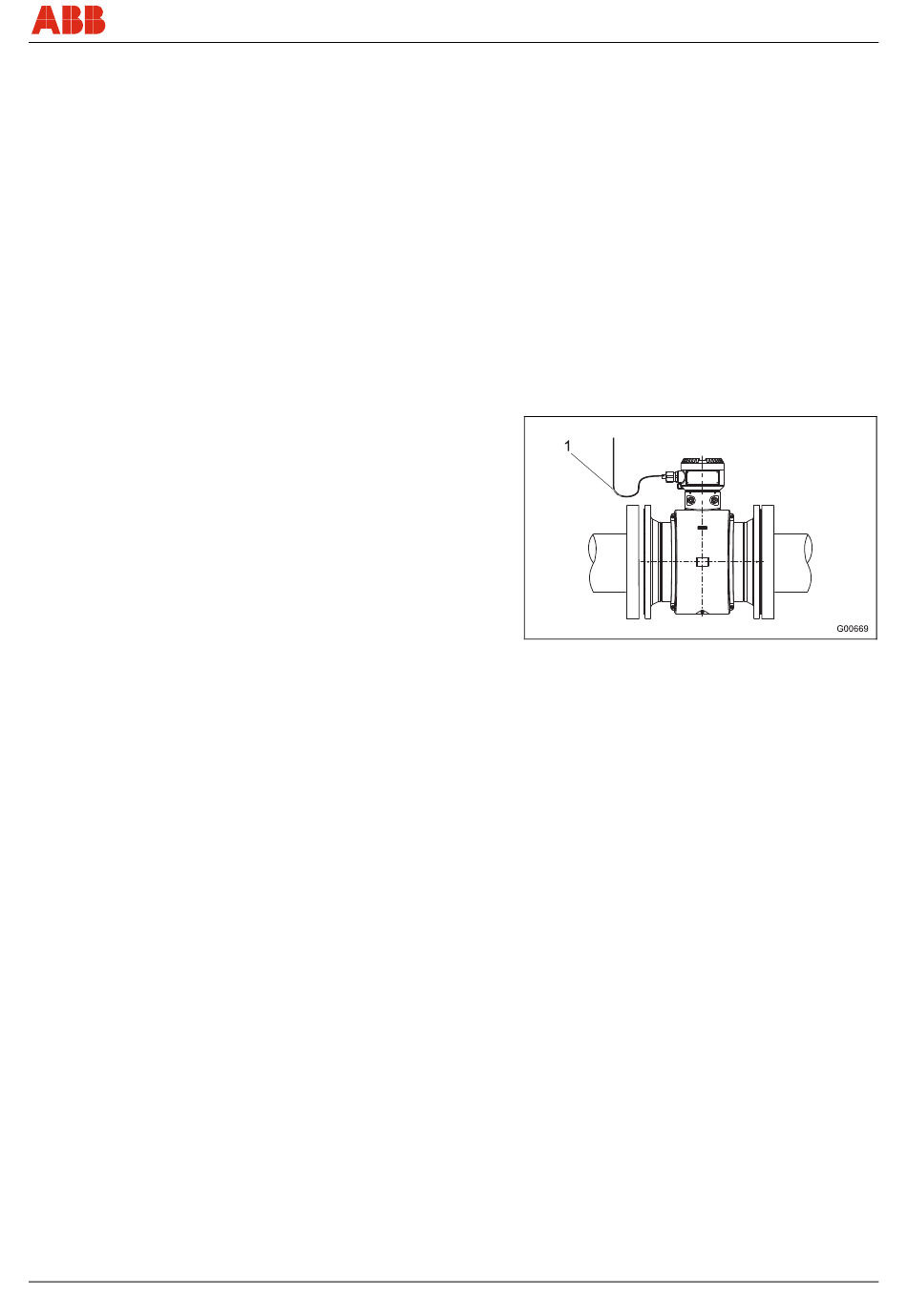

Instaliuojant žiūrėti, kad kabelis būtų
paklotas su vandens maišu (1). Vertikaliai
klojant kabelio priveržimo varžtai turi būti
nukreipti žemyn.
CI/FEX300/FEX500-X2
28 pav.
FEX300, FEX500
Elektros srovės pajungimas
LT - 27
