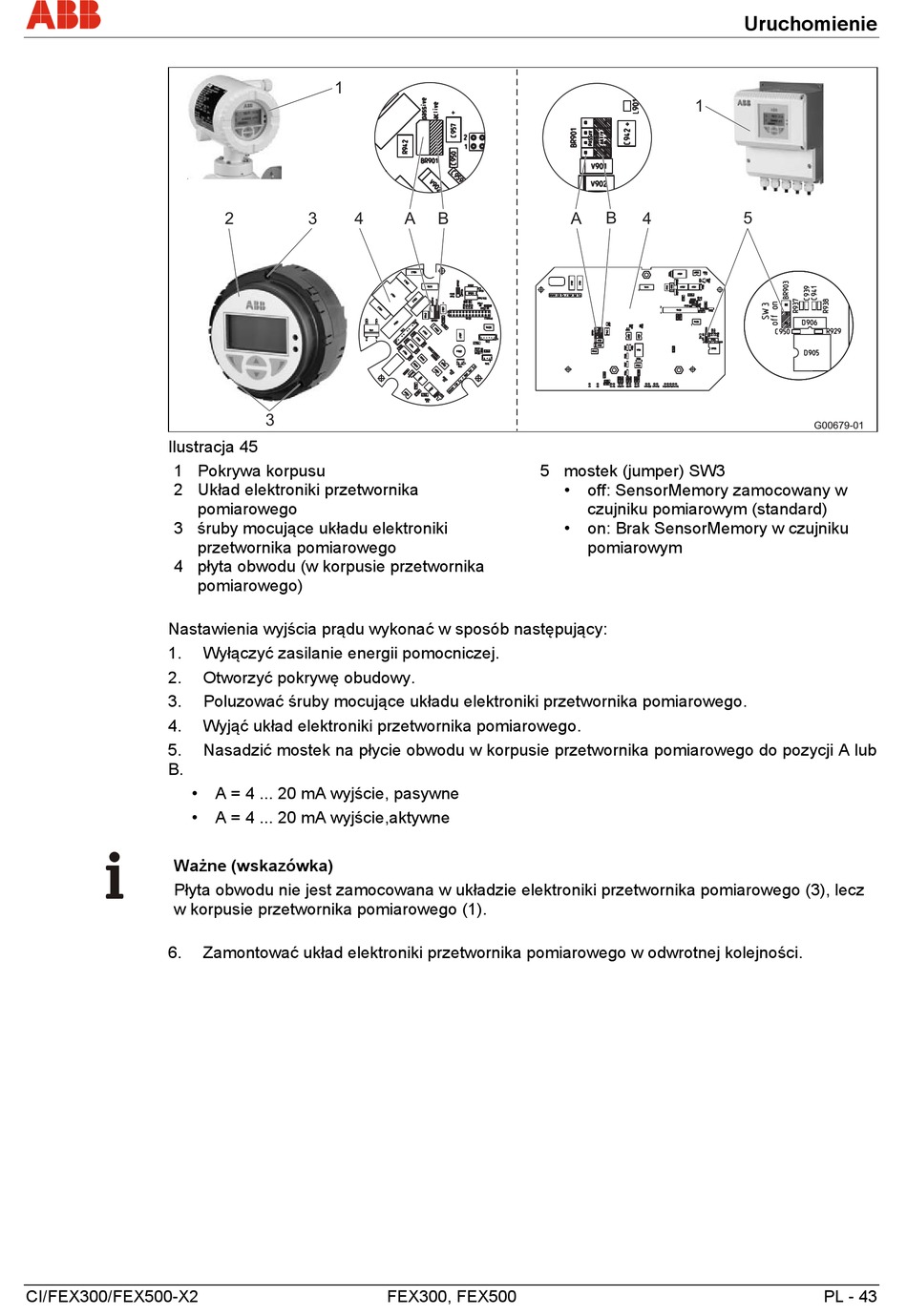

Ilustracja 45
1 Pokrywa korpusu
2 Układ elektroniki przetwornika
pomiarowego
3 śruby mocujące układu elektroniki
przetwornika pomiarowego
4 płyta obwodu (w korpusie przetwornika
pomiarowego)
Nastawienia wyjścia prądu wykonać w sposób następujący:
1.
2.
3.
4.
5.
B.
•
•
Ważne (wskazówka)
Płyta obwodu nie jest zamocowana w układzie elektroniki przetwornika pomiarowego (3), lecz
w korpusie przetwornika pomiarowego (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Wyłączyć zasilanie energii pomocniczej.
Otworzyć pokrywę obudowy.
Poluzować śruby mocujące układu elektroniki przetwornika pomiarowego.
Wyjąć układ elektroniki przetwornika pomiarowego.
Nasadzić mostek na płycie obwodu w korpusie przetwornika pomiarowego do pozycji A lub
A = 4 ... 20 mA wyjście, pasywne
A = 4 ... 20 mA wyjście,aktywne
Zamontować układ elektroniki przetwornika pomiarowego w odwrotnej kolejności.
A
B
5 mostek (jumper) SW3
FEX300, FEX500
1
A
B
4
•
off: SensorMemory zamocowany w
czujniku pomiarowym (standard)
•
on: Brak SensorMemory w czujniku
pomiarowym
Uruchomienie
5
G00679-01
PL - 43
