4.1.2

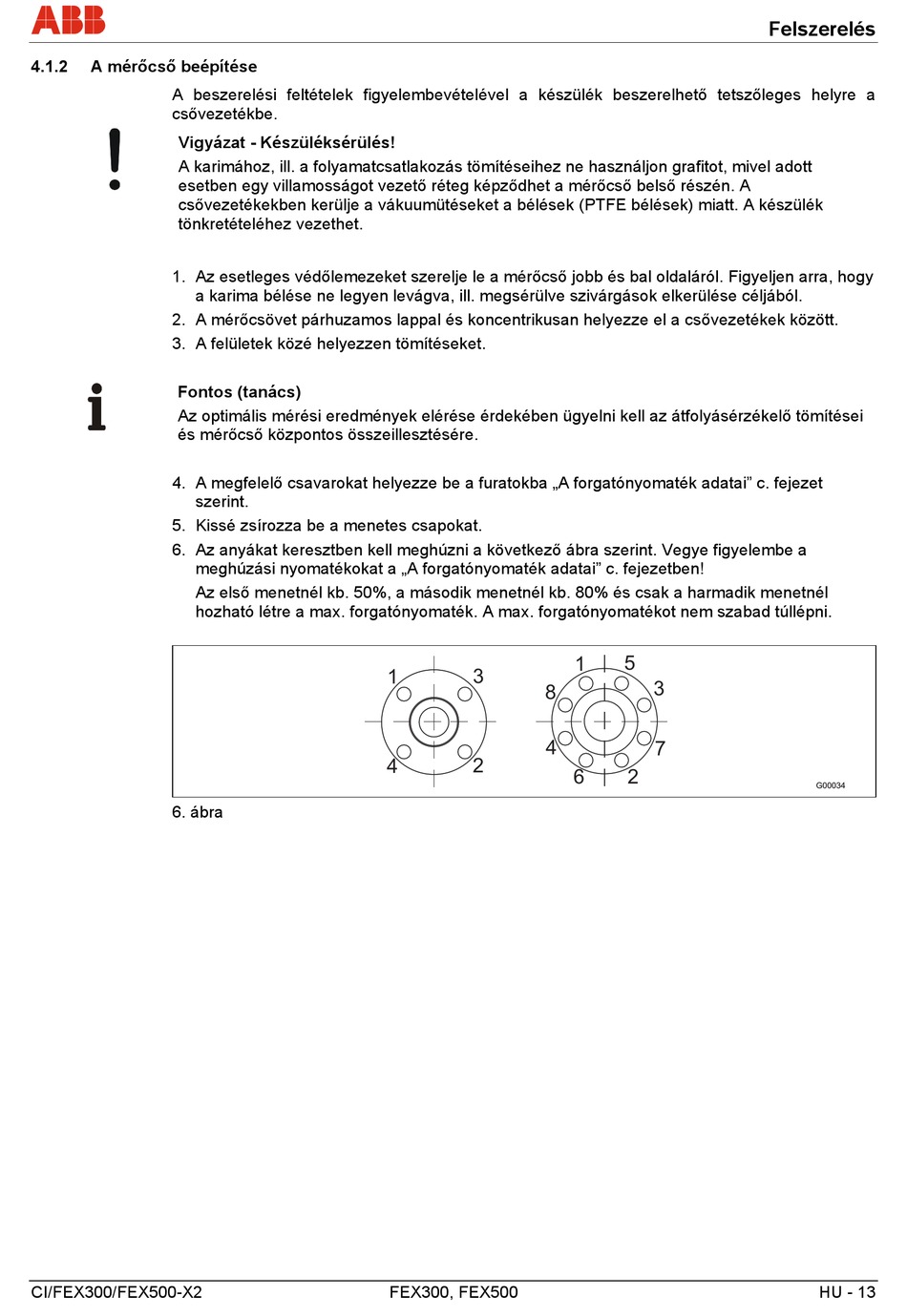

A mérőcső beépítése
A beszerelési feltételek figyelembevételével a készülék beszerelhető tetszőleges helyre a
csővezetékbe.
Vigyázat - Készüléksérülés!
A karimához, ill. a folyamatcsatlakozás tömítéseihez ne használjon grafitot, mivel adott
esetben egy villamosságot vezető réteg képződhet a mérőcső belső részén. A
csővezetékekben kerülje a vákuumütéseket a bélések (PTFE bélések) miatt. A készülék
tönkretételéhez vezethet.
1. Az esetleges védőlemezeket szerelje le a mérőcső jobb és bal oldaláról. Figyeljen arra, hogy
a karima bélése ne legyen levágva, ill. megsérülve szivárgások elkerülése céljából.
2. A mérőcsövet párhuzamos lappal és koncentrikusan helyezze el a csővezetékek között.
3. A felületek közé helyezzen tömítéseket.
Fontos (tanács)
Az optimális mérési eredmények elérése érdekében ügyelni kell az átfolyásérzékelő tömítései
és mérőcső központos összeillesztésére.
4. A megfelelő csavarokat helyezze be a furatokba „A forgatónyomaték adatai" c. fejezet
szerint.
5. Kissé zsírozza be a menetes csapokat.
6. Az anyákat keresztben kell meghúzni a következő ábra szerint. Vegye figyelembe a
meghúzási nyomatékokat a „A forgatónyomaték adatai" c. fejezetben!
Az első menetnél kb. 50%, a második menetnél kb. 80% és csak a harmadik menetnél
hozható létre a max. forgatónyomaték. A max. forgatónyomatékot nem szabad túllépni.
6. ábra
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Felszerelés
G00034
HU - 13
