Racordurile electrice
5.1.3 Tip de protecţie IP 68
La senzorii de măsurare cu protecţie IP 68 înălţimea maximă de inundare poate fi de 5 m (16.4
ft). Cablul cuprins în pachetul de livrare (TN: D173D027U01 sau D173D031U01) îndeplineşte
cerinţele privind capacitatea de submersiune.

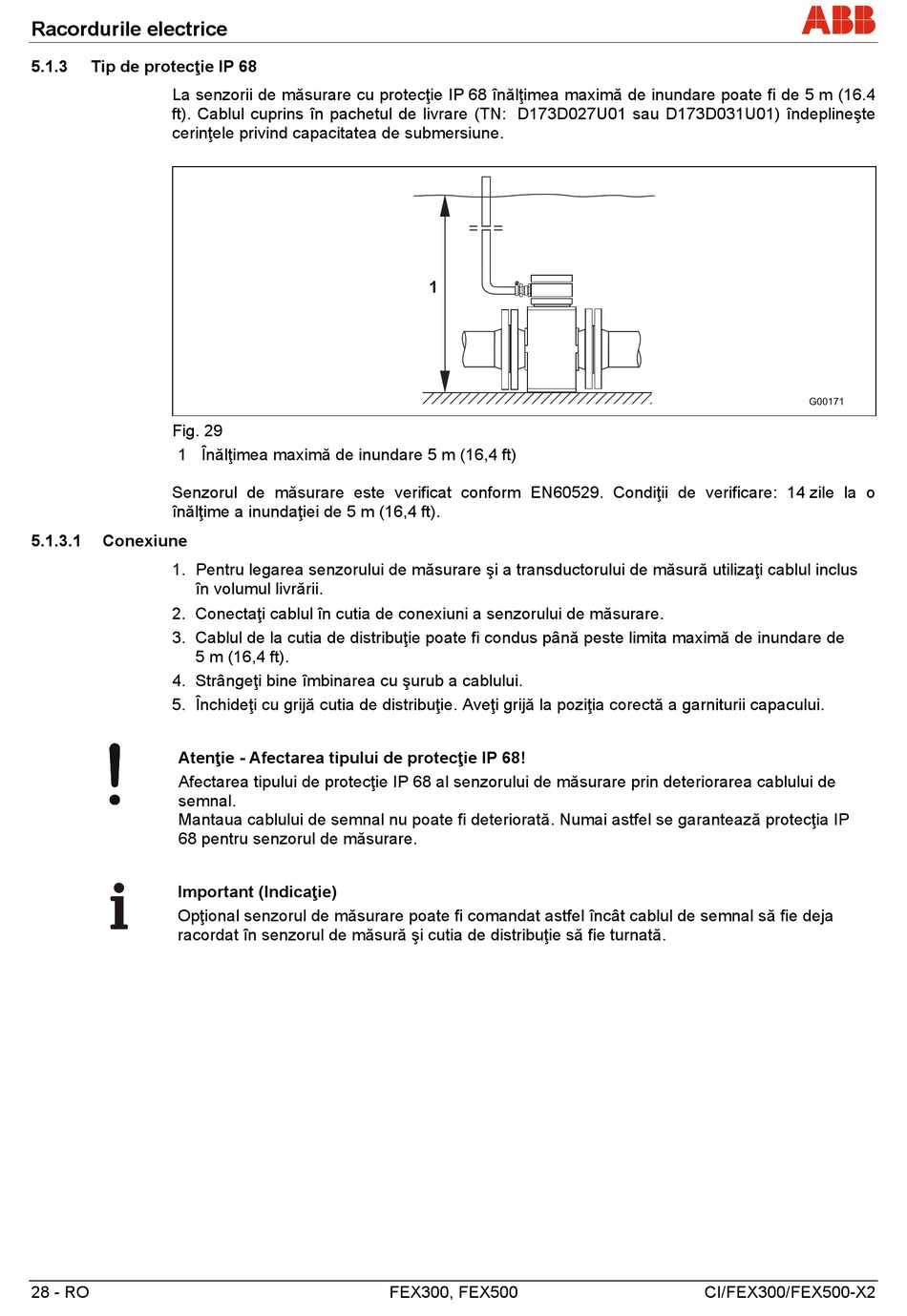

Fig. 29
1 Înălţimea maximă de inundare 5 m (16,4 ft)
Senzorul de măsurare este verificat conform EN60529. Condiţii de verificare: 14 zile la o
înălţime a inundaţiei de 5 m (16,4 ft).
5.1.3.1 Conexiune
1. Pentru legarea senzorului de măsurare şi a transductorului de măsură utilizaţi cablul inclus
în volumul livrării.
2. Conectaţi cablulîn cutia de conexiuni a senzorului de măsurare.
3. Cablul de la cutia de distribuţie poate fi condus până peste limita maximă de inundare de
5 m (16,4 ft).
4. Strângeţi bine îmbinarea cu şurub a cablului.
5. Închideţi cu grijă cutia de distribuţie. Aveţi grijă la poziţia corectă a garniturii capacului.
Atenţie - Afectarea tipului de protecţie IP 68!
Afectarea tipului de protecţie IP 68 al senzorului de măsurare prin deteriorarea cablului de
semnal.
Mantaua cablului de semnal nu poate fi deteriorată. Numai astfel se garantează protecţia IP
68 pentru senzorul de măsurare.
Important (Indicaţie)
Opţional senzorul de măsurare poate fi comandat astfel încât cablul de semnal să fie deja
racordat în senzorul de măsură şi cutia de distribuţie să fie turnată.
28 - RO
