5 Przyłącza elektryczne
5.1 Konfekcjonowanie i układanie kabla sygnałowego i kabla cewki magnetycznej
5.1.1 Kabel z numerem części D173D027U01
Obie końcówki kabla należy konfekcjonować według poniższej ilustracji.
Ważne (wskazówka)
Używać końcówek żył!
• Końcówki żył 0,75 mm
• Końcówki żył 0,5 mm
Ekrany nie mogą stykać się, ponieważ w przeciwnym razie dochodzi do zwarcia sygnału.

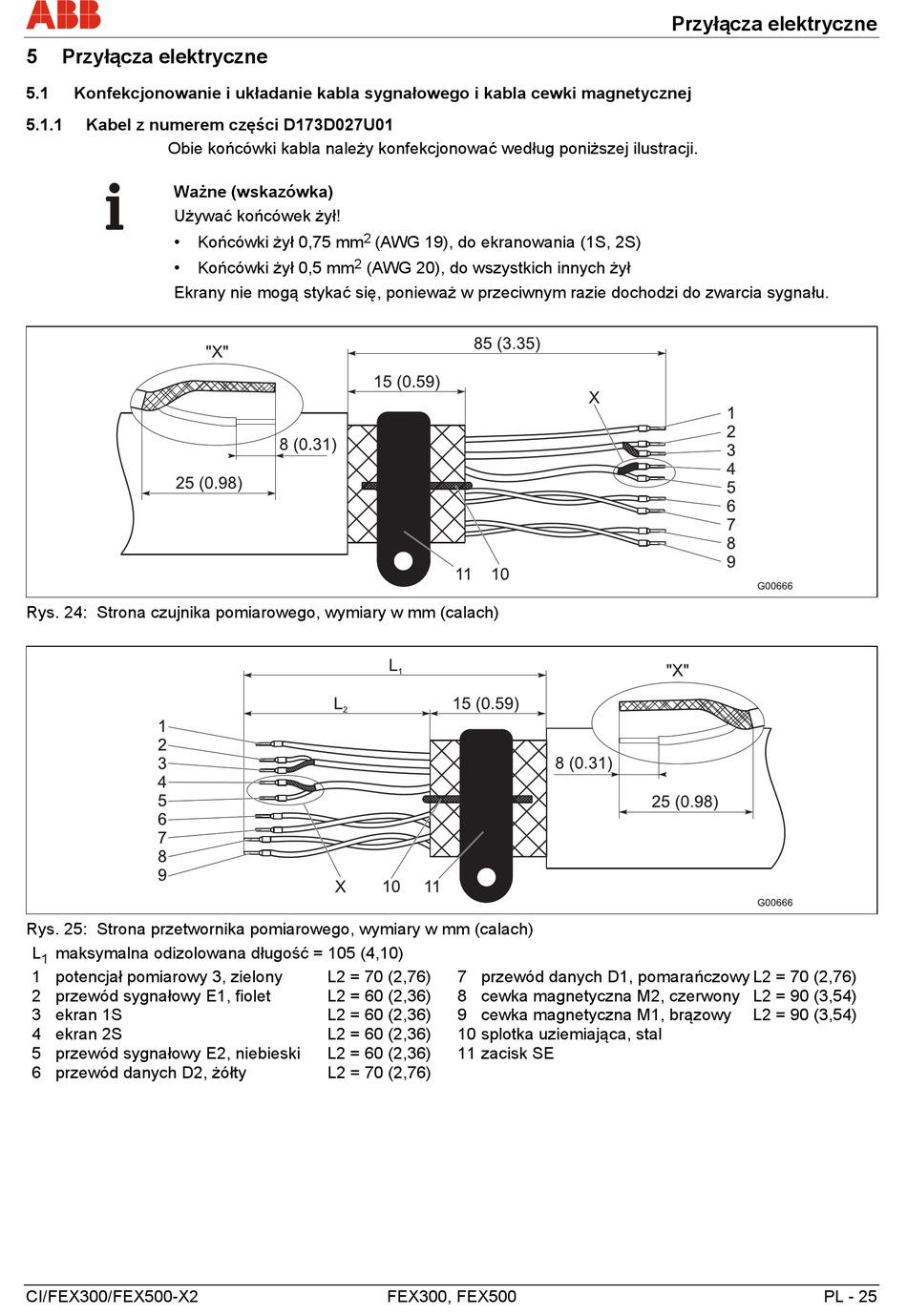

Rys. 24: Strona czujnika pomiarowego, wymiary w mm (calach)
Rys. 25: Strona przetwornika pomiarowego, wymiary w mm (calach)
L maksymalna odizolowana długość = 105 (4,10)
1
1 potencjał pomiarowy 3, zielony
2 przewód sygnałowy E1, fiolet
3 ekran 1S
4 ekran 2S
5 przewód sygnałowy E2, niebieski
6 przewód danych D2, żółty
CI/FEX300/FEX500-X2
2
(AWG 19), do ekranowania (1S, 2S)
2
(AWG 20), do wszystkich innych żył
L2 = 70 (2,76) 7 przewód danych D1, pomarańczowy L2 = 70 (2,76)
L2 = 60 (2,36) 8 cewka magnetyczna M2, czerwony L2 = 90 (3,54)
L2 = 60 (2,36) 9 cewka magnetyczna M1, brązowy
L2 = 60 (2,36) 10splotka uziemiająca, stal
L2 = 60 (2,36) 11zacisk SE
L2 = 70 (2,76)
FEX300, FEX500
Przyłącza elektryczne
L2 = 90 (3,54)
PL - 25
