4.5.7

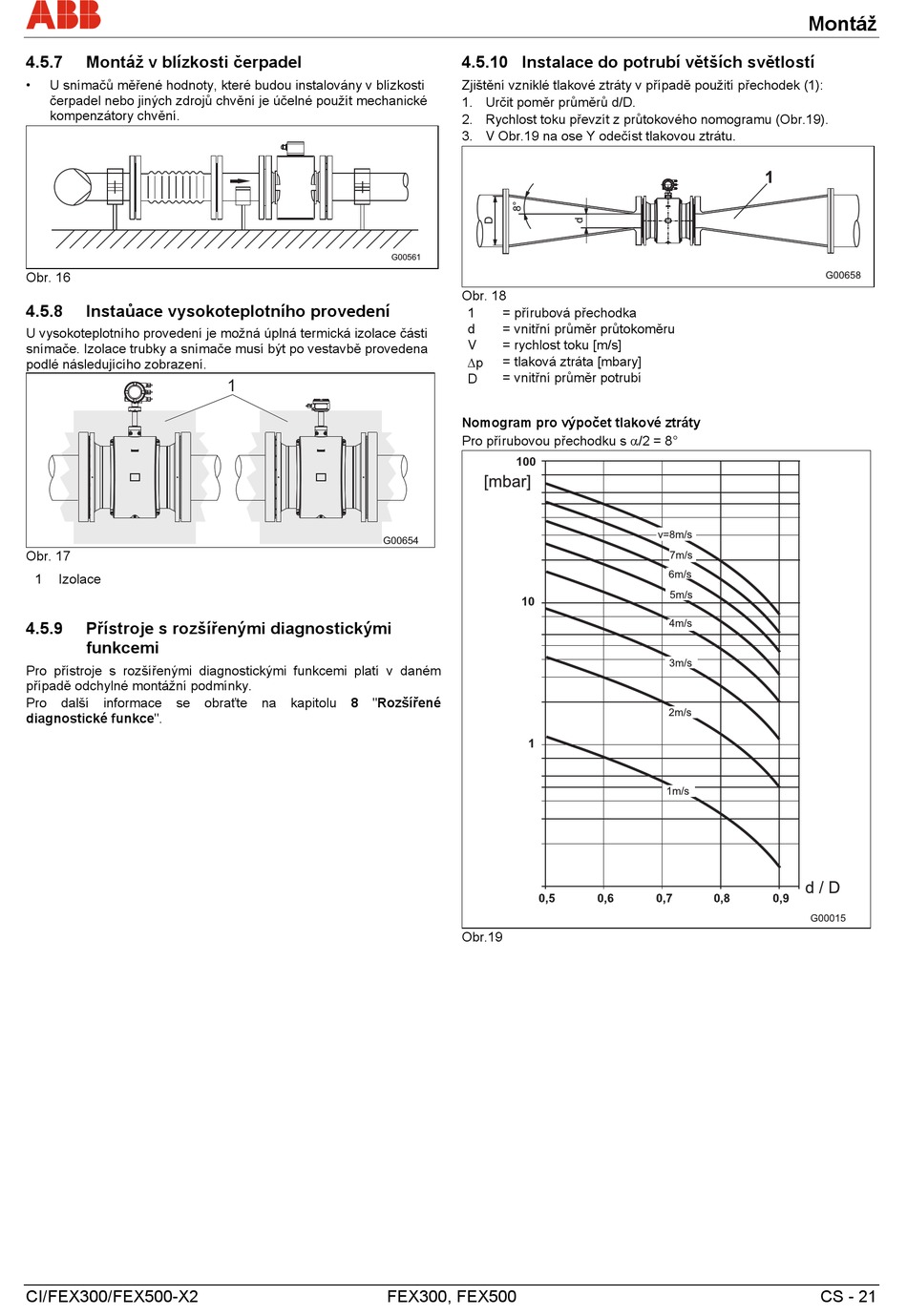

Montáž v blízkosti čerpadel
•
U snímačů měřené hodnoty, které budou instalovány v blízkosti
čerpadel nebo jiných zdrojů chvění je účelné použít mechanické
kompenzátory chvění.
Obr. 16
4.5.8
Instaůace vysokoteplotního provedení
U vysokoteplotního provedení je možná úplná termická izolace části
snímače. Izolace trubky a snímače musí být po vestavbě provedena
podlé následujícího zobrazení.
Obr. 17
1 Izolace
4.5.9
Přístroje s rozšířenými diagnostickými
funkcemi
Pro přístroje s rozšířenými diagnostickými funkcemi platí v daném
případě odchylné montážní podmínky.
Pro
další
informace
se
diagnostické funkce".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
1
obraťte
na
kapitolu
8
"Rozšířené
4.5.10 Instalace do potrubí větších světlostí
Zjištění vzniklé tlakové ztráty v případě použití přechodek (1):
1. Určit poměr průměrů d/D.
2. Rychlost toku převzít z průtokového nomogramu (Obr.19).
3. V Obr.19 na ose Y odečíst tlakovou ztrátu.
G00561
Obr. 18
1
= přírubová přechodka
d
= vnitřní průměr průtokoměru
V
= rychlost toku [m/s]
p
= tlaková ztráta [mbary]
= vnitřní průměr potrubí
D
Nomogram pro výpočet tlakové ztráty
Pro přírubovou přechodku s /2 = 8°
G00654
Obr.19
FEX300, FEX500
Montáž
CS - 21
