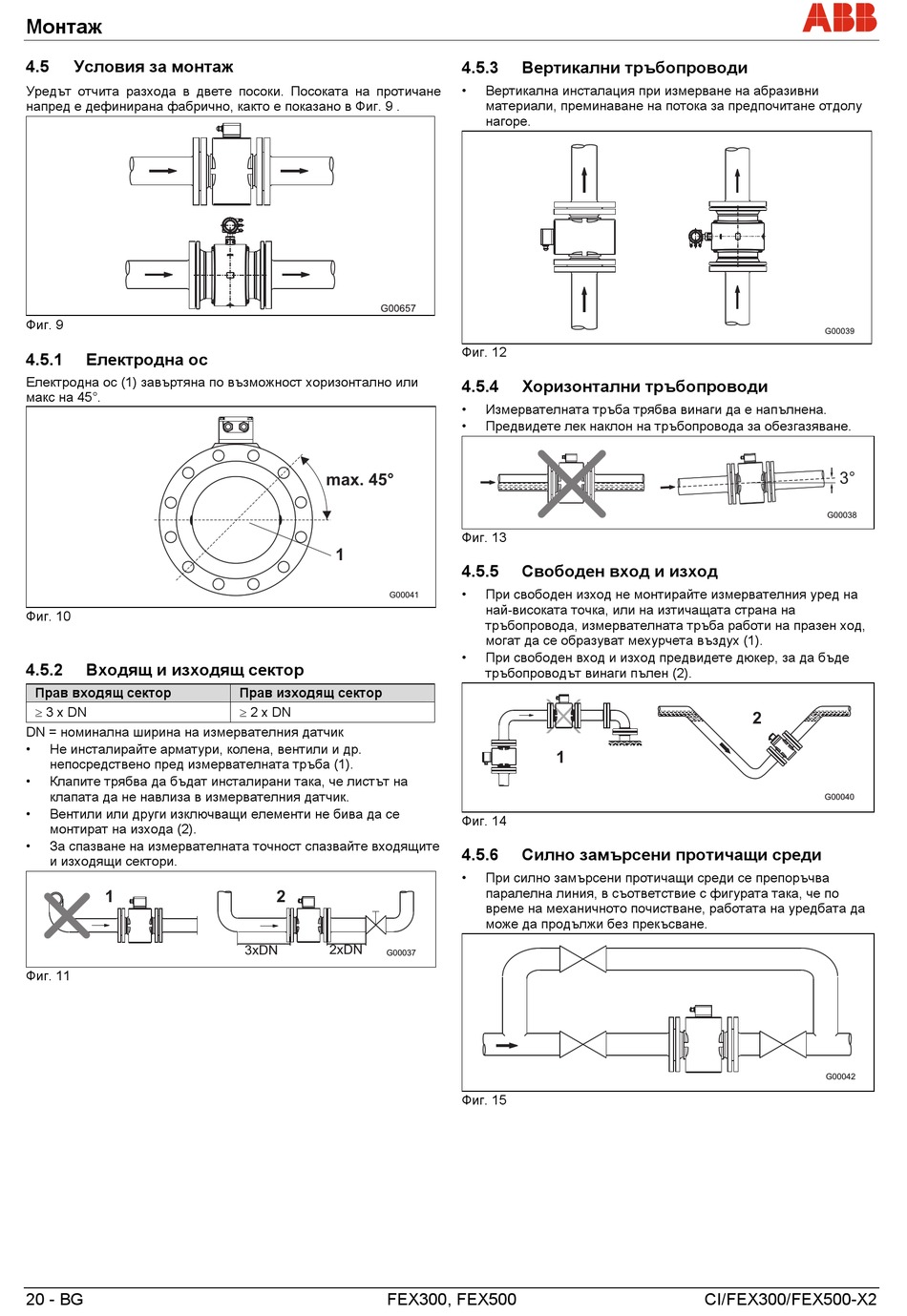

Монтаж
Wechsel ein-auf zweispaltig
4.5
Условия за монтаж
Уредът отчита разхода в двете посоки. Посоката на протичане
напред е дефинирана фабрично, както е показано в Фиг. 9 .
Фиг. 9
4.5.1
Електродна ос
Електродна ос (1) завъртяна по възможност хоризонтално или
макс на 45°.
Фиг. 10
4.5.2
Входящ и изходящ сектор
Прав входящ сектор
3 x DN
DN = номинална ширина на измервателния датчик
•
Не инсталирайте арматури, колена, вентили и др.
непосредствено пред измервателната тръба (1).
•
Клапите трябва да бъдат инсталирани така, че листът на
клапата да не навлиза в измервателния датчик.
•
Вентили или други изключващи елементи не бива да се
монтират на изхода (2).
•
За спазване на измервателната точност спазвайте входящите
и изходящи сектори.
1
Фиг. 11
20 - BG
max. 45°
1
G00041
Прав изходящ сектор
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Вертикални тръбопроводи
•
Вертикална инсталация при измерване на абразивни
материали, преминаване на потока за предпочитане отдолу
нагоре.
Фиг. 12
4.5.4
Хоризонтални тръбопроводи
•
Измервателната тръба трябва винаги да е напълнена.
•
Предвидете лек наклон на тръбопровода за обезгазяване.
Фиг. 13
4.5.5
Свободен вход и изход
•
При свободен изход не монтирайте измервателния уред на
най-високата точка, или на изтичащата страна на
тръбопровода, измервателната тръба работи на празен ход,
могат да се образуват мехурчета въздух (1).
•
При свободен вход и изход предвидете дюкер, за да бъде
тръбопроводът винаги пълен (2).
1
Фиг. 14
4.5.6
Силно замърсени протичащи среди
•
При силно замърсени протичащи среди се препоръчва
паралелна линия, в съответствие с фигурата така, че по
време на механичното почистване, работата на уредбата да
може да продължи без прекъсване.
Фиг. 15
3°
G00038
2
G00040
G00042
