Elektrische Anschlüsse
5.1.2

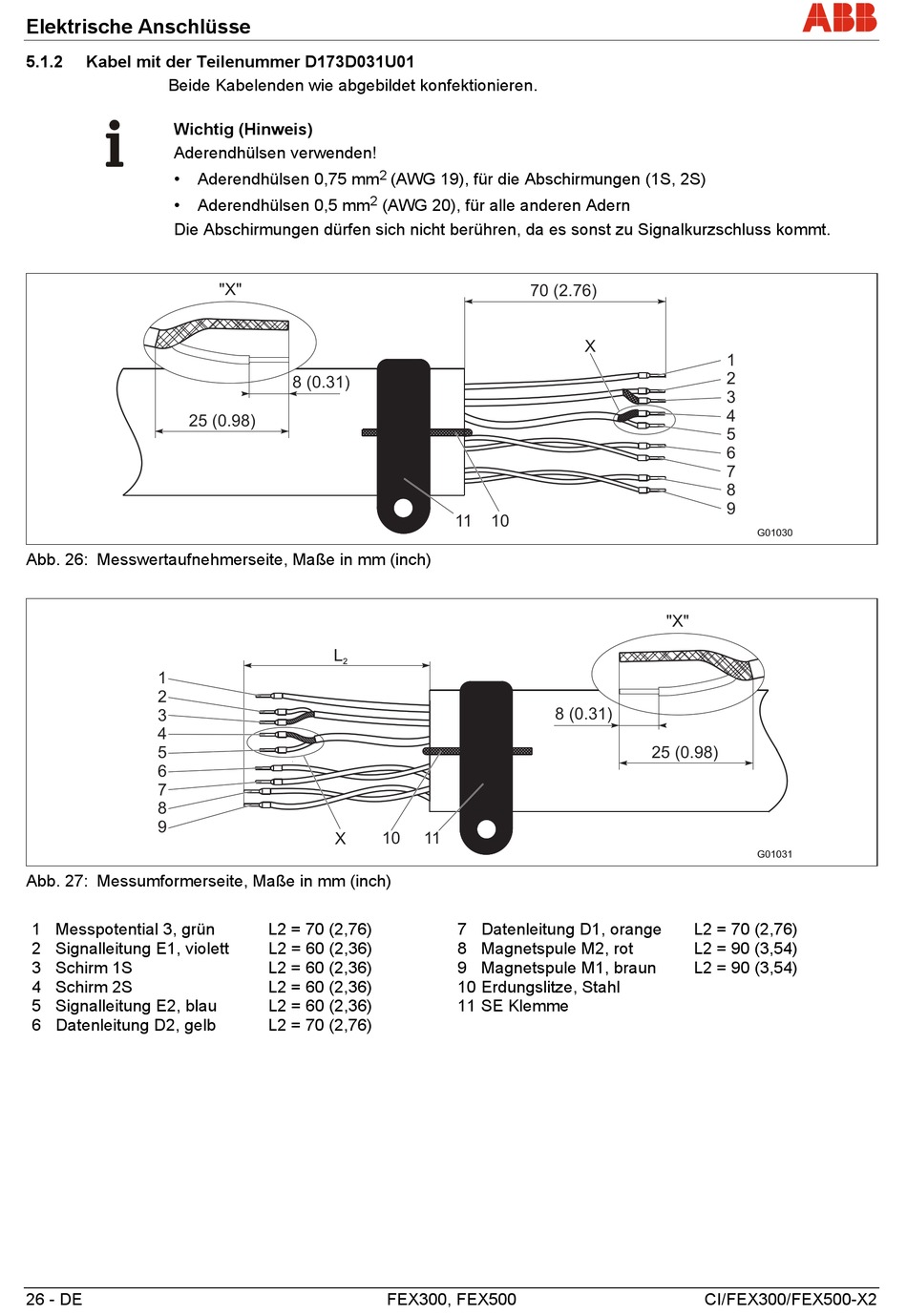

Kabel mit der Teilenummer D173D031U01

Beide Kabelenden wie abgebildet konfektionieren.
Wichtig (Hinweis)
Aderendhülsen verwenden!
• Aderendhülsen 0,75 mm
• Aderendhülsen 0,5 mm
Die Abschirmungen dürfen sich nicht berühren, da es sonst zu Signalkurzschluss kommt.
25 (0.98)
Abb. 26: Messwertaufnehmerseite, Maße in mm (inch)
1
2
3
4
5
6
7
8
9
Abb. 27: Messumformerseite, Maße in mm (inch)
1 Messpotential 3, grün
2 Signalleitung E1, violett
3 Schirm 1S
4 Schirm 2S
5 Signalleitung E2, blau
6 Datenleitung D2, gelb
26 - DE
2
(AWG 19), für die Abschirmungen (1S, 2S)
2
(AWG 20), für alle anderen Adern
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
70 (2.76)
X
11 10
8 (0.31)
11
7 Datenleitung D1, orange
8 Magnetspule M2, rot
9 Magnetspule M1, braun
10Erdungslitze, Stahl
11SE Klemme
1
2
3
4
5
6
7
8
9
G01030
" " X
25 (0.98)
G01031
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
