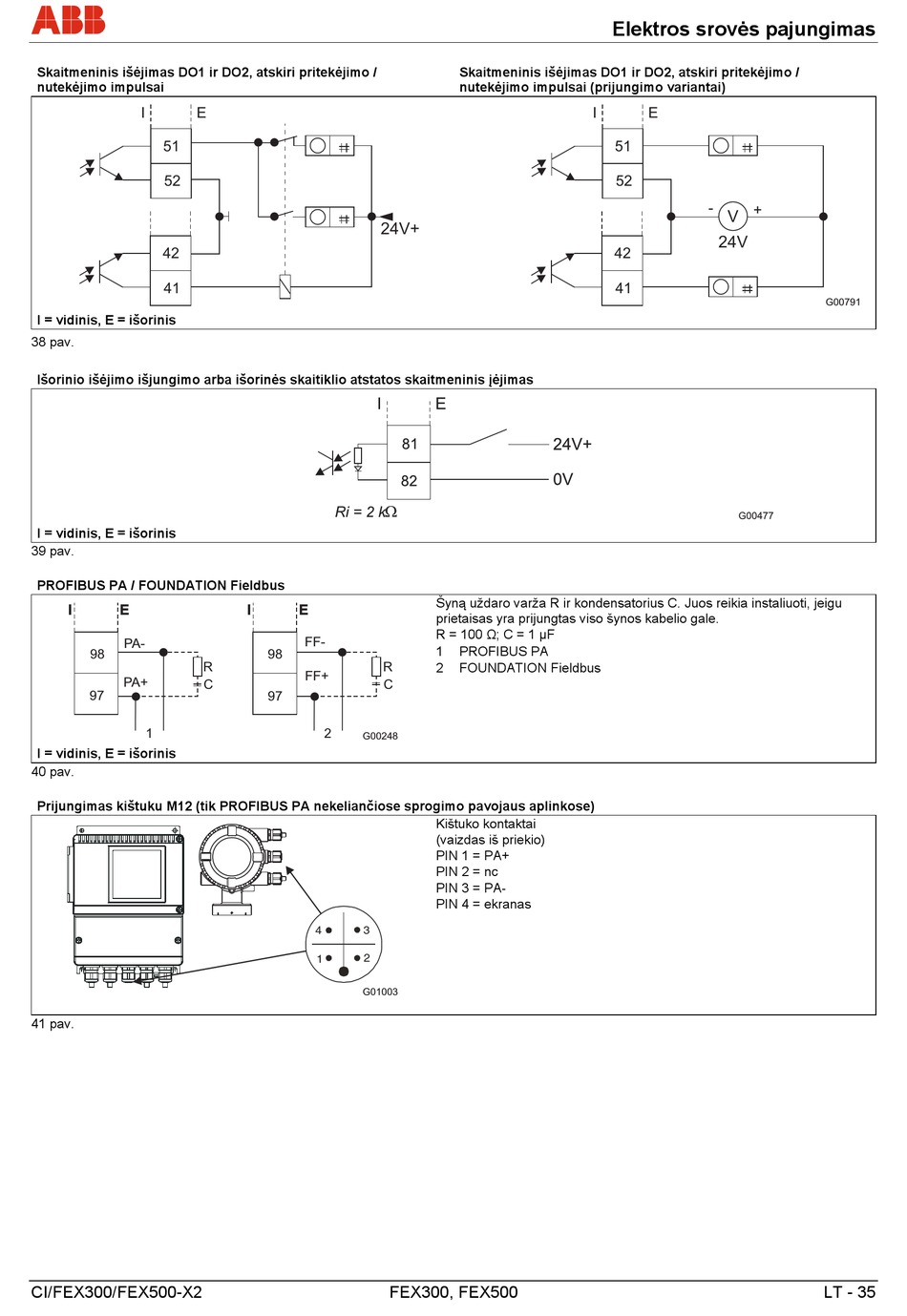

Skaitmeninis išėjimas DO1 ir DO2, atskiri pritekėjimo /
nutekėjimo impulsai
I
E
51
52
42
41
I = vidinis, E = išorinis
38 pav.
Išorinio išėjimo išjungimo arba išorinės skaitiklio atstatos skaitmeninis įėjimas
I = vidinis, E = išorinis
39 pav.
PROFIBUS PA / FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = vidinis, E = išorinis
40 pav.
Prijungimas kištuku M12 (tik PROFIBUS PA nekeliančiose sprogimo pavojaus aplinkose)
41 pav.
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Skaitmeninis išėjimas DO1 ir DO2, atskiri pritekėjimo /
nutekėjimo impulsai (prijungimo variantai)
24V+
Šyną uždaro varža R ir kondensatorius C. Juos reikia instaliuoti, jeigu
prietaisas yra prijungtas viso šynos kabelio gale.
R = 100 Ω; C = 1 µF
1 PROFIBUS PA
R
2 FOUNDATION Fieldbus
C
Kištuko kontaktai
(vaizdas iš priekio)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = ekranas
FEX300, FEX500
Elektros srovės pajungimas
I
E
51
52
-
+
V
24V
42
41
G00791
LT - 35
