Elektriskie pieslēgumi

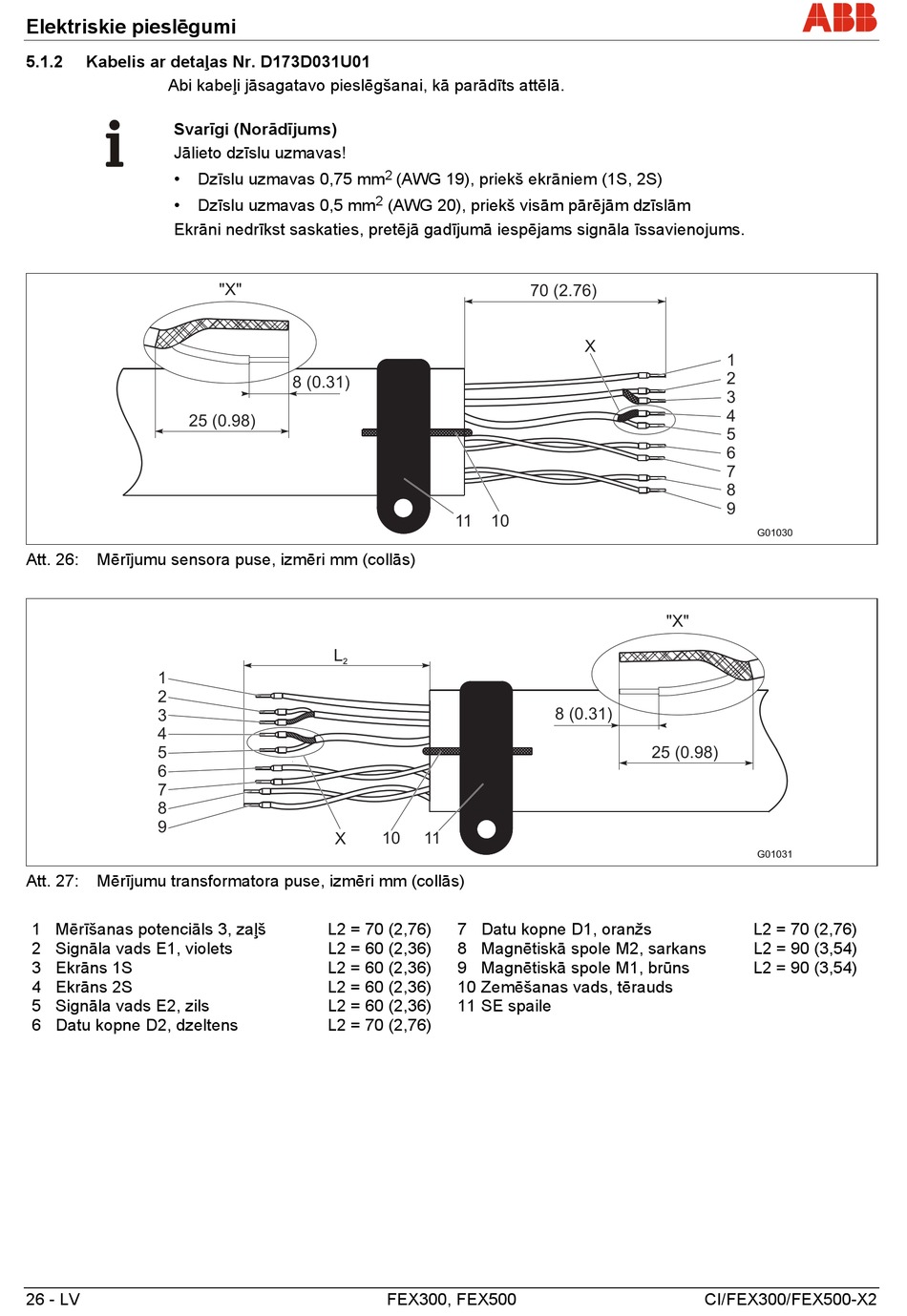

5.1.2 Kabelis ar detaļas Nr. D173D031U01
Abi kabeļi jāsagatavo pieslēgšanai, kā parādīts attēlā.
Svarīgi (Norādījums)
Jālieto dzīslu uzmavas!
• Dzīslu uzmavas 0,75 mm
• Dzīslu uzmavas 0,5 mm
Ekrāni nedrīkst saskaties, pretējā gadījumā iespējams signāla īssavienojums.
25 (0.98)
Att. 26: Mērījumu sensora puse, izmēri mm (collās)
1
2
3
4
5
6
7
8
9
Att. 27: Mērījumu transformatora puse, izmēri mm (collās)
1 Mērīšanas potenciāls 3, zaļš
2 Signāla vads E1, violets
3 Ekrāns 1S
4 Ekrāns 2S
5 Signāla vads E2, zils
6 Datu kopne D2, dzeltens
26 - LV
2
2
(AWG 20), priekš visām pārējām dzīslām
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
(AWG 19), priekš ekrāniem (1S, 2S)
70 (2.76)
11 10
8 (0.31)
11
7 Datu kopne D1, oranžs
8 Magnētiskā spole M2, sarkans
9 Magnētiskā spole M1, brūns
10Zemēšanas vads, tērauds
11SE spaile
X
1
2
3
4
5
6
7
8
9
" " X
25 (0.98)
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
G01030
