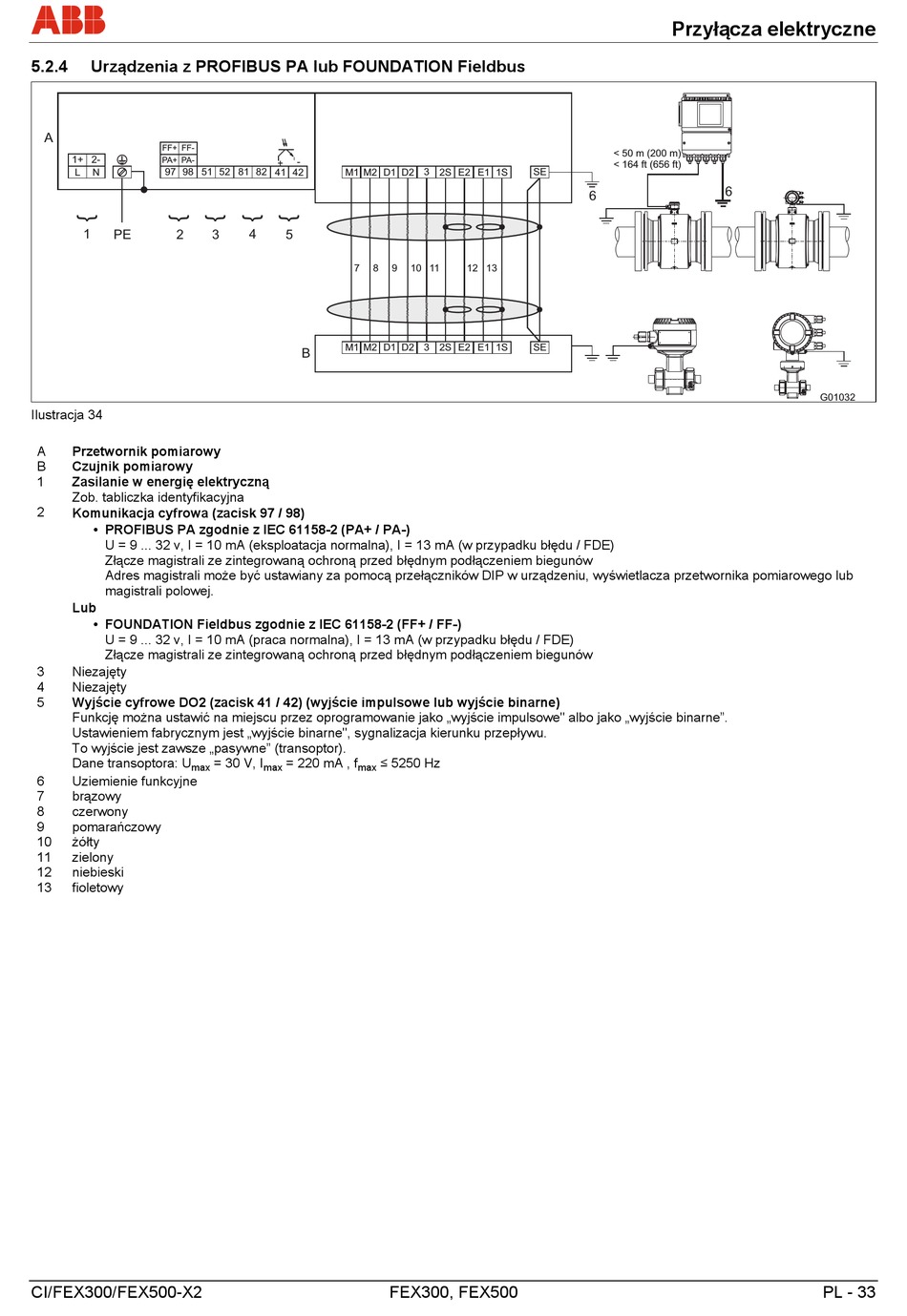

5.2.4
Urządzenia z PROFIBUS PA lub FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
Ilustracja 34
A
Przetwornik pomiarowy
B
Czujnik pomiarowy
1
Zasilanie w energię elektryczną
Zob. tabliczka identyfikacyjna
2
Komunikacja cyfrowa (zacisk 97 / 98)
• PROFIBUS PA zgodnie z IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (eksploatacja normalna), I = 13 mA (w przypadku błędu / FDE)
Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów
Adres magistrali może być ustawiany za pomocą przełączników DIP w urządzeniu, wyświetlacza przetwornika pomiarowego lub
magistrali polowej.
Lub
• FOUNDATION Fieldbus zgodnie z IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (praca normalna), I = 13 mA (w przypadku błędu / FDE)
Złącze magistrali ze zintegrowaną ochroną przed błędnym podłączeniem biegunów
3
Niezajęty
4
Niezajęty
5
Wyjście cyfrowe DO2 (zacisk 41 / 42) (wyjście impulsowe lub wyjście binarne)
Funkcję można ustawić na miejscu przez oprogramowanie jako „wyjście impulsowe" albo jako „wyjście binarne".
Ustawieniem fabrycznym jest „wyjście binarne", sygnalizacja kierunku przepływu.
To wyjście jest zawsze „pasywne" (transoptor).
Dane transoptora: U
max
6
Uziemienie funkcyjne
7
brązowy
8
czerwony
9
pomarańczowy
10
żółty
11
zielony
12
niebieski
13
fioletowy
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA , f
≤ 5250 Hz
max
max
SE
9
10 11
12 13
SE
FEX300, FEX500
Przyłącza elektryczne
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
PL - 33
