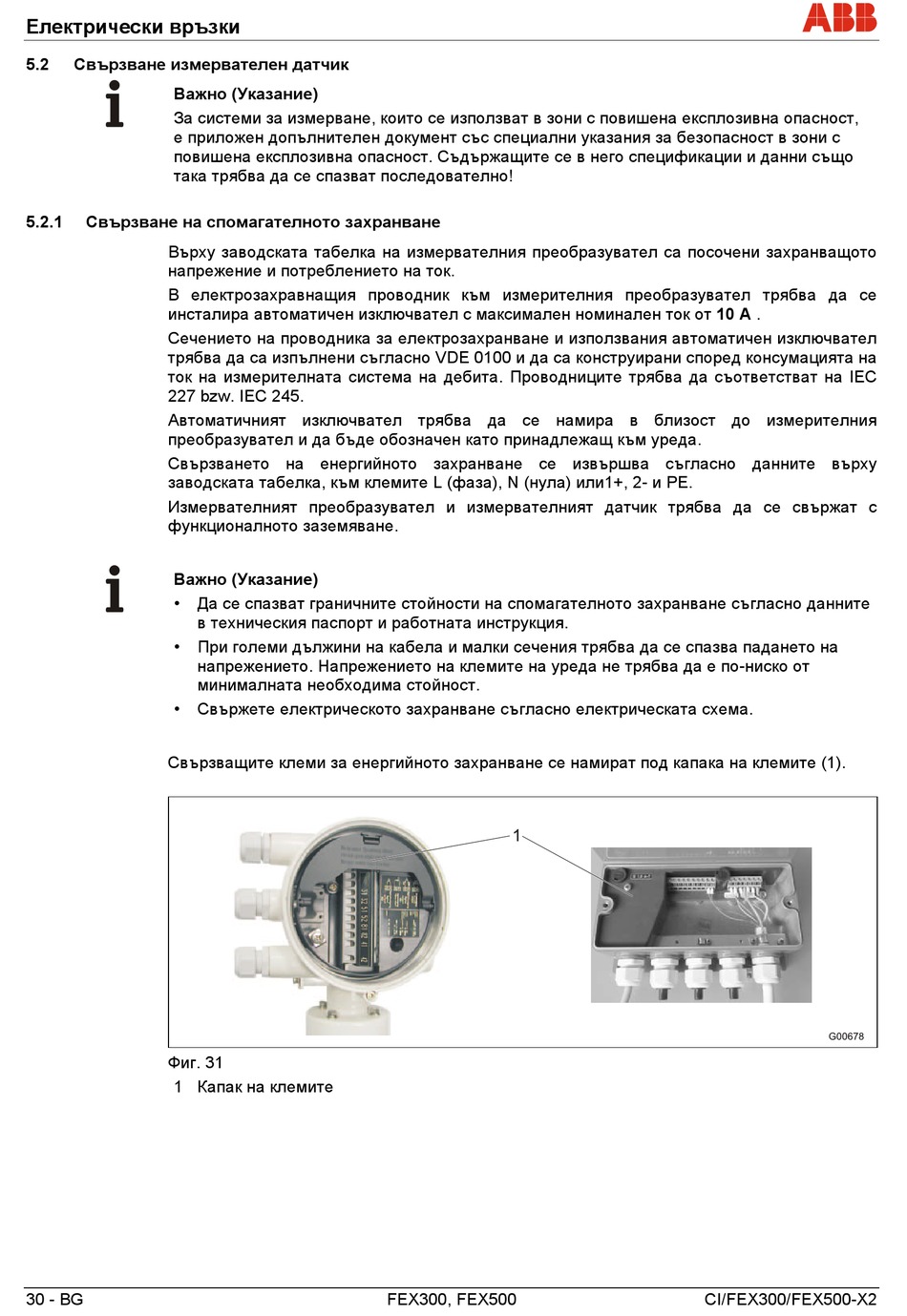

Електрически връзки
5.2
Свързване измервателен датчик
Важно (Указание)
За системи за измерване, които се използват в зони с повишена експлозивна опасност,
е приложен допълнителен документ със специални указания за безопасност в зони с
повишена експлозивна опасност. Съдържащите се в него спецификации и данни също
така трябва да се спазват последователно!
5.2.1
Свързване на спомагателното захранване
Върху заводската табелка на измервателния преобразувател са посочени захранващото
напрежение и потреблението на ток.
В електрозахравнащия проводник към измерителния преобразувател трябва да се
инсталира автоматичен изключвател с максимален номинален ток от 10 A .
Сечението на проводника за електрозахранване и използвания автоматичен изключвател
трябва да са изпълнени съгласно VDE 0100 и да са конструирани според консумацията на
ток на измерителната система на дебита. Проводниците трябва да съответстват на IEC
227 bzw. IEC 245.
Автоматичният изключвател трябва да се намира в близост до измерителния
преобразувател и да бъде обозначен като принадлежащ към уреда.
Свързването на енергийното захранване се извършва съгласно данните върху
заводската табелка, към клемите L (фаза), N (нула) или1+, 2- и PE.
Измервателният преобразувател и измервателният датчик трябва да се свържат с
функционалното заземяване.
Важно (Указание)
•
Да се спазват граничните стойности на спомагателното захранване съгласно данните
в техническия паспорт и работната инструкция.
•
При големи дължини на кабела и малки сечения трябва да се спазва падането на
напрежението. Напрежението на клемите на уреда не трябва да е по-ниско от
минималната необходима стойност.
•
Свържете електрическото захранване съгласно електрическата схема.
Свързващите клеми за енергийното захранване се намират под капака на клемите (1).
Фиг. 31
1 Капак на клемите
30 - BG
FEX300, FEX500
CI/FEX300/FEX500-X2
