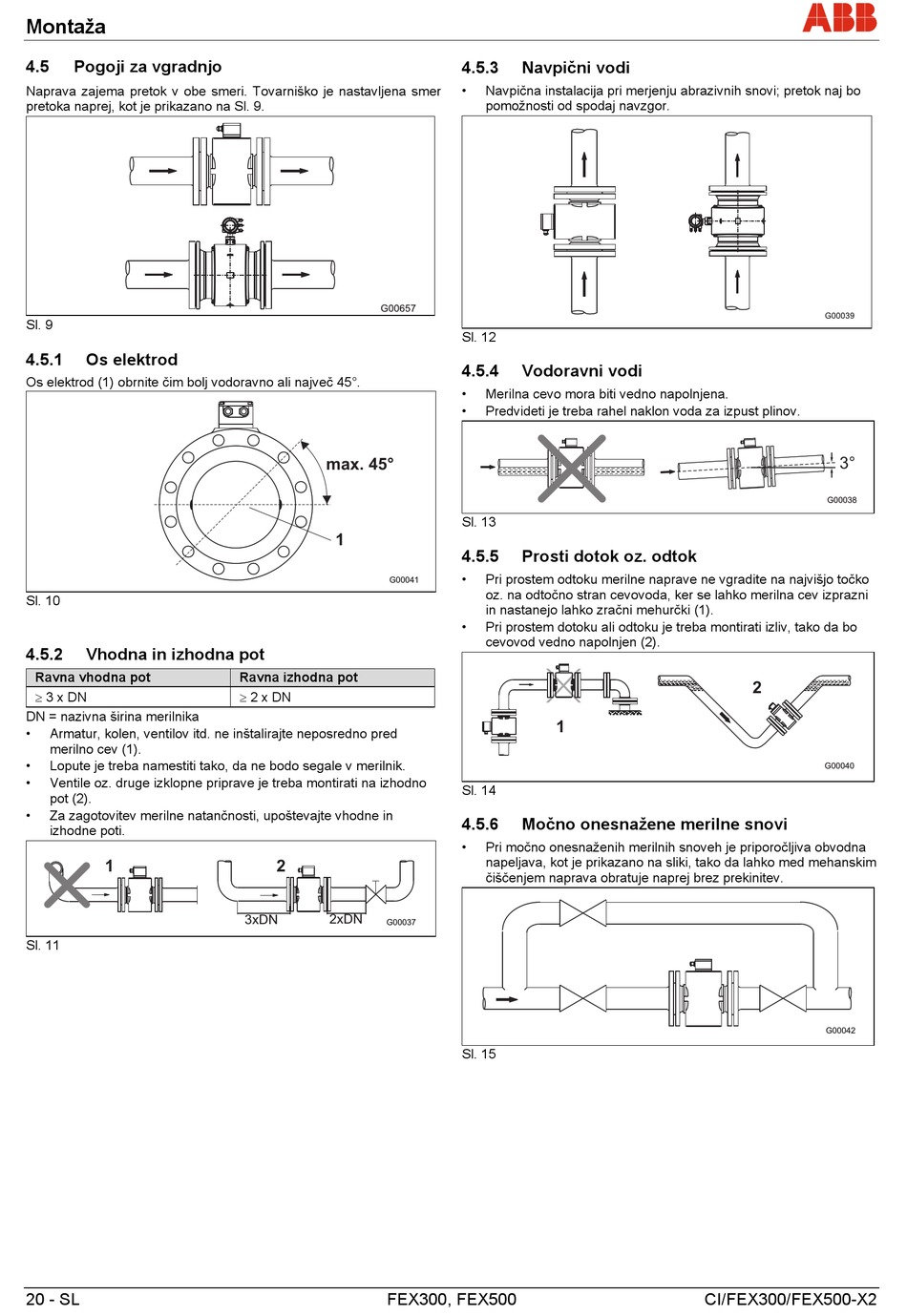

Montaža
Wechsel ein-auf zweispaltig
4.5
Pogoji za vgradnjo
Naprava zajema pretok v obe smeri. Tovarniško je nastavljena smer
pretoka naprej, kot je prikazano na Sl. 9.
Sl. 9
4.5.1
Os elektrod
Os elektrod (1) obrnite čim bolj vodoravno ali največ 45°.
Sl. 10
4.5.2
Vhodna in izhodna pot
Ravna vhodna pot
3 x DN
DN = nazivna širina merilnika
•
Armatur, kolen, ventilov itd. ne inštalirajte neposredno pred
merilno cev (1).
•
Lopute je treba namestiti tako, da ne bodo segale v merilnik.
•
Ventile oz. druge izklopne priprave je treba montirati na izhodno
pot (2).
•
Za zagotovitev merilne natančnosti, upoštevajte vhodne in
izhodne poti.
1
Sl. 11
20 - SL
max. 45°
1
G00041
Ravna izhodna pot
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Navpični vodi
•
Navpična instalacija pri merjenju abrazivnih snovi; pretok naj bo
pomožnosti od spodaj navzgor.
Sl. 12
4.5.4
Vodoravni vodi
•
Merilna cevo mora biti vedno napolnjena.
•
Predvideti je treba rahel naklon voda za izpust plinov.
Sl. 13
4.5.5
Prosti dotok oz. odtok
•
Pri prostem odtoku merilne naprave ne vgradite na najvišjo točko
oz. na odtočno stran cevovoda, ker se lahko merilna cev izprazni
in nastanejo lahko zračni mehurčki (1).
•
Pri prostem dotoku ali odtoku je treba montirati izliv, tako da bo
cevovod vedno napolnjen (2).
1
Sl. 14
4.5.6
Močno onesnažene merilne snovi
•
Pri močno onesnaženih merilnih snoveh je priporočljiva obvodna
napeljava, kot je prikazano na sliki, tako da lahko med mehanskim
čiščenjem naprava obratuje naprej brez prekinitev.
Sl. 15
3°
G00038
2
G00040
G00042
