Elektrické prípojky
5.1.3 Krytie IP 68
Pri meracích snímačoch s krytím IP68 môže byť maximálna výška zaplavenia 5 m (16.4 ft).
Kábel (TN D173D027U01 alebo D173D031U01), ktorý je súčasťou dodávky, spĺňa požiadavky
na ponoriteľnosť.

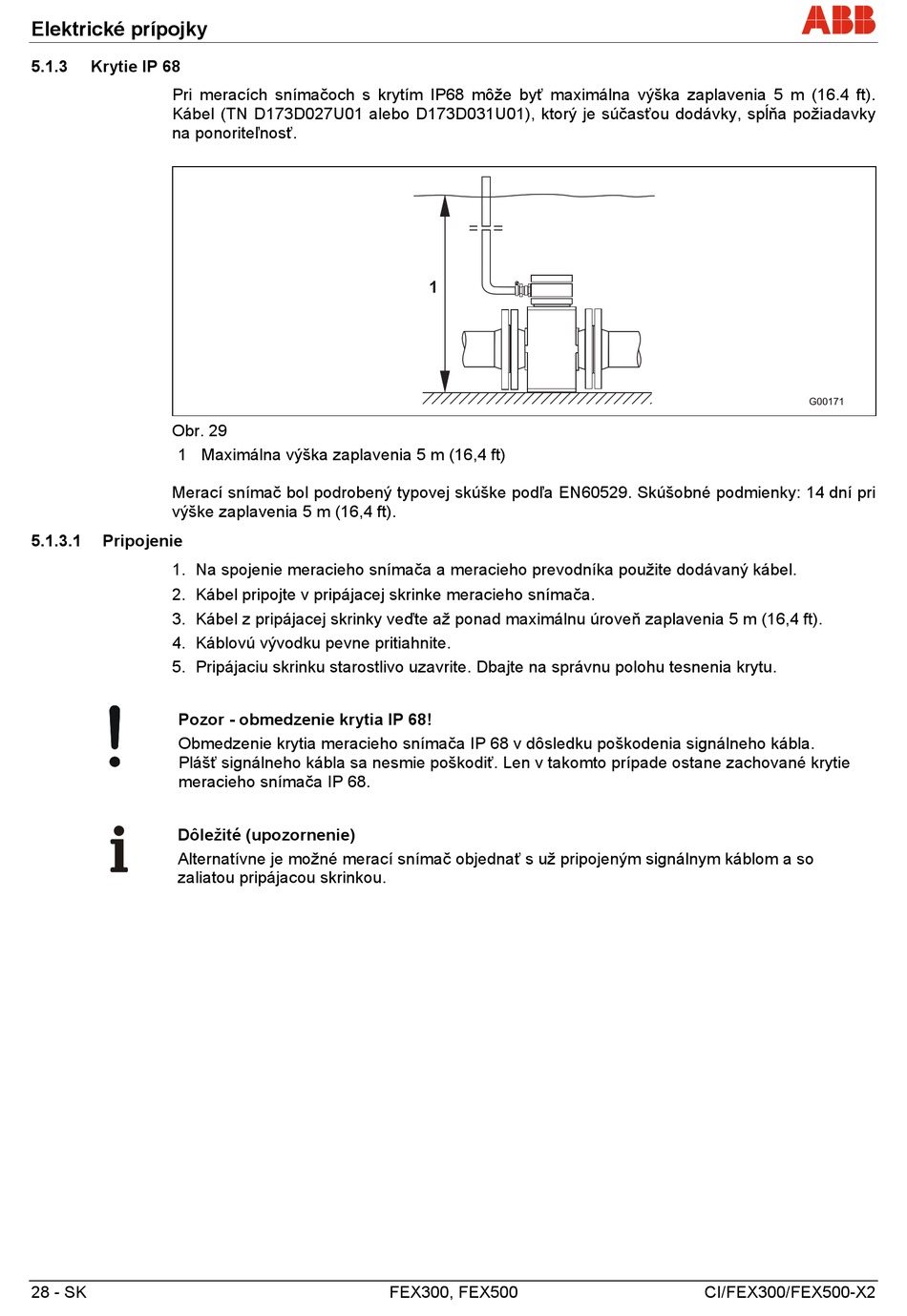

Obr. 29
1 Maximálna výška zaplavenia 5 m (16,4 ft)
Merací snímač bol podrobený typovej skúške podľa EN60529. Skúšobné podmienky: 14 dní pri
výške zaplavenia 5 m (16,4 ft).
5.1.3.1 Pripojenie
1. Na spojenie meracieho snímača a meracieho prevodníka použite dodávaný kábel.
2. Kábelpripojte v pripájacej skrinke meracieho snímača.
3. Kábel z pripájacej skrinky veďte až ponad maximálnu úroveň zaplavenia 5 m (16,4 ft).
4. Káblovú vývodku pevne pritiahnite.
5. Pripájaciu skrinku starostlivo uzavrite. Dbajte na správnu polohu tesnenia krytu.
Pozor - obmedzenie krytia IP 68!
Obmedzenie krytia meracieho snímača IP 68 v dôsledku poškodenia signálneho kábla.
Plášť signálneho kábla sa nesmie poškodiť. Len v takomto prípade ostane zachované krytie
meracieho snímača IP 68.
Dôležité (upozornenie)
Alternatívne je možné merací snímač objednať s už pripojeným signálnym káblom a so
zaliatou pripájacou skrinkou.
