Montaż
Wechsel ein-auf zweispaltig
4.5

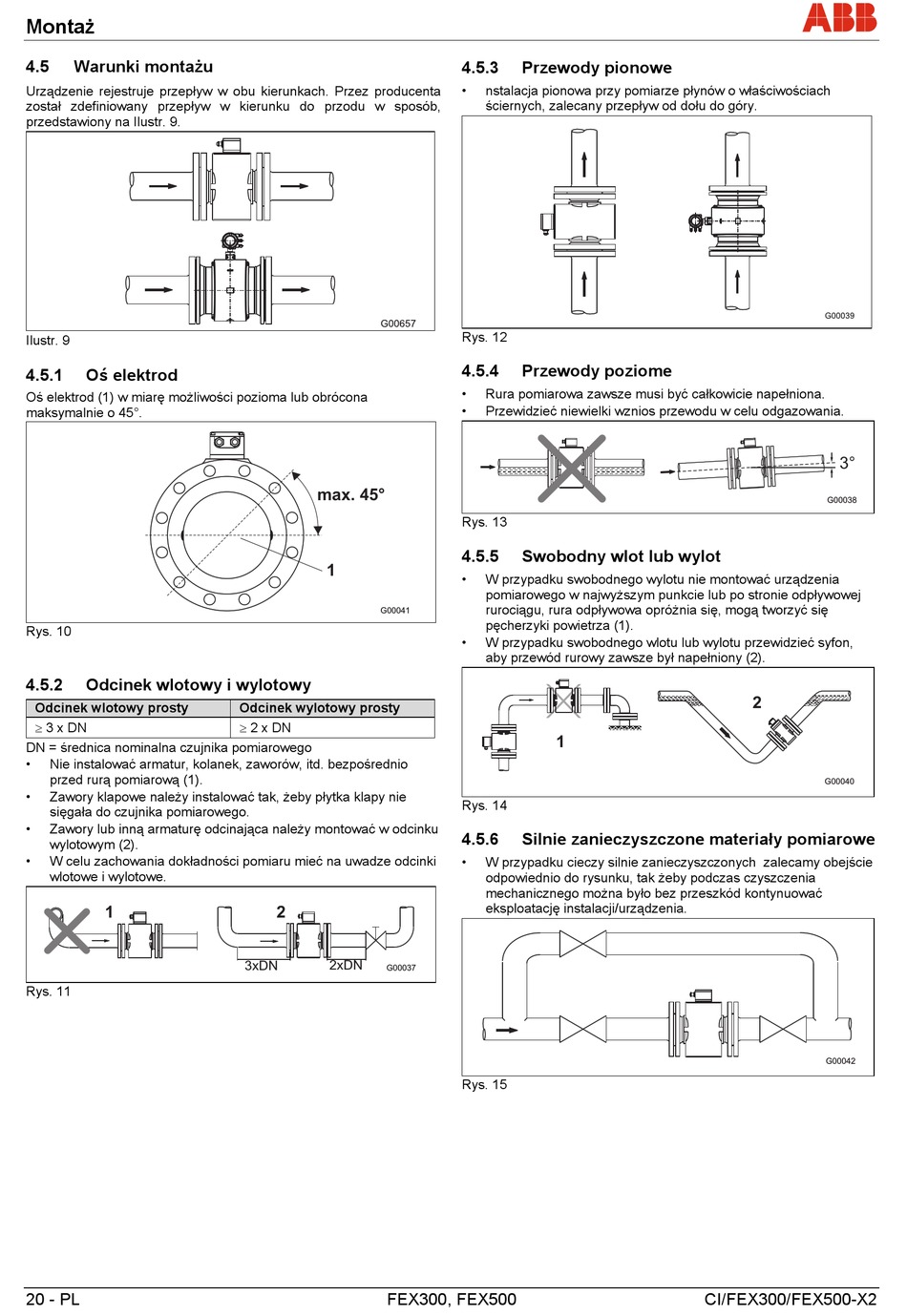

Warunki montażu
Urządzenie rejestruje przepływ w obu kierunkach. Przez producenta
został zdefiniowany przepływ w kierunku do przodu w sposób,
przedstawiony na Ilustr. 9.
Ilustr. 9
4.5.1
Oś elektrod
Oś elektrod (1) w miarę możliwości pozioma lub obrócona
maksymalnie o 45°.
Rys. 10
4.5.2
Odcinek wlotowy i wylotowy
Odcinek wlotowy prosty
3 x DN
DN = średnica nominalna czujnika pomiarowego
•
Nie instalować armatur, kolanek, zaworów, itd. bezpośrednio
przed rurą pomiarową (1).
•
Zawory klapowe należy instalować tak, żeby płytka klapy nie
sięgała do czujnika pomiarowego.
•
Zawory lub inną armaturę odcinająca należy montować w odcinku
wylotowym (2).
•
W celu zachowania dokładności pomiaru mieć na uwadze odcinki
wlotowe i wylotowe.
1
Rys. 11
20 - PL
max. 45°
1
G00041
Odcinek wylotowy prosty
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Przewody pionowe
•
nstalacja pionowa przy pomiarze płynów o właściwościach
ściernych, zalecany przepływ od dołu do góry.
Rys. 12
4.5.4
Przewody poziome
•
Rura pomiarowa zawsze musi być całkowicie napełniona.
•
Przewidzieć niewielki wznios przewodu w celu odgazowania.
Rys. 13
4.5.5
Swobodny wlot lub wylot
•
W przypadku swobodnego wylotu nie montować urządzenia
pomiarowego w najwyższym punkcie lub po stronie odpływowej
rurociągu, rura odpływowa opróżnia się, mogą tworzyć się
pęcherzyki powietrza (1).
•
W przypadku swobodnego wlotu lub wylotu przewidzieć syfon,
aby przewód rurowy zawsze był napełniony (2).
1
Rys. 14
4.5.6
Silnie zanieczyszczone materiały pomiarowe
•
W przypadku cieczy silnie zanieczyszczonych zalecamy obejście
odpowiednio do rysunku, tak żeby podczas czyszczenia
mechanicznego można było bez przeszkód kontynuować
eksploatację instalacji/urządzenia.
Rys. 15
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
