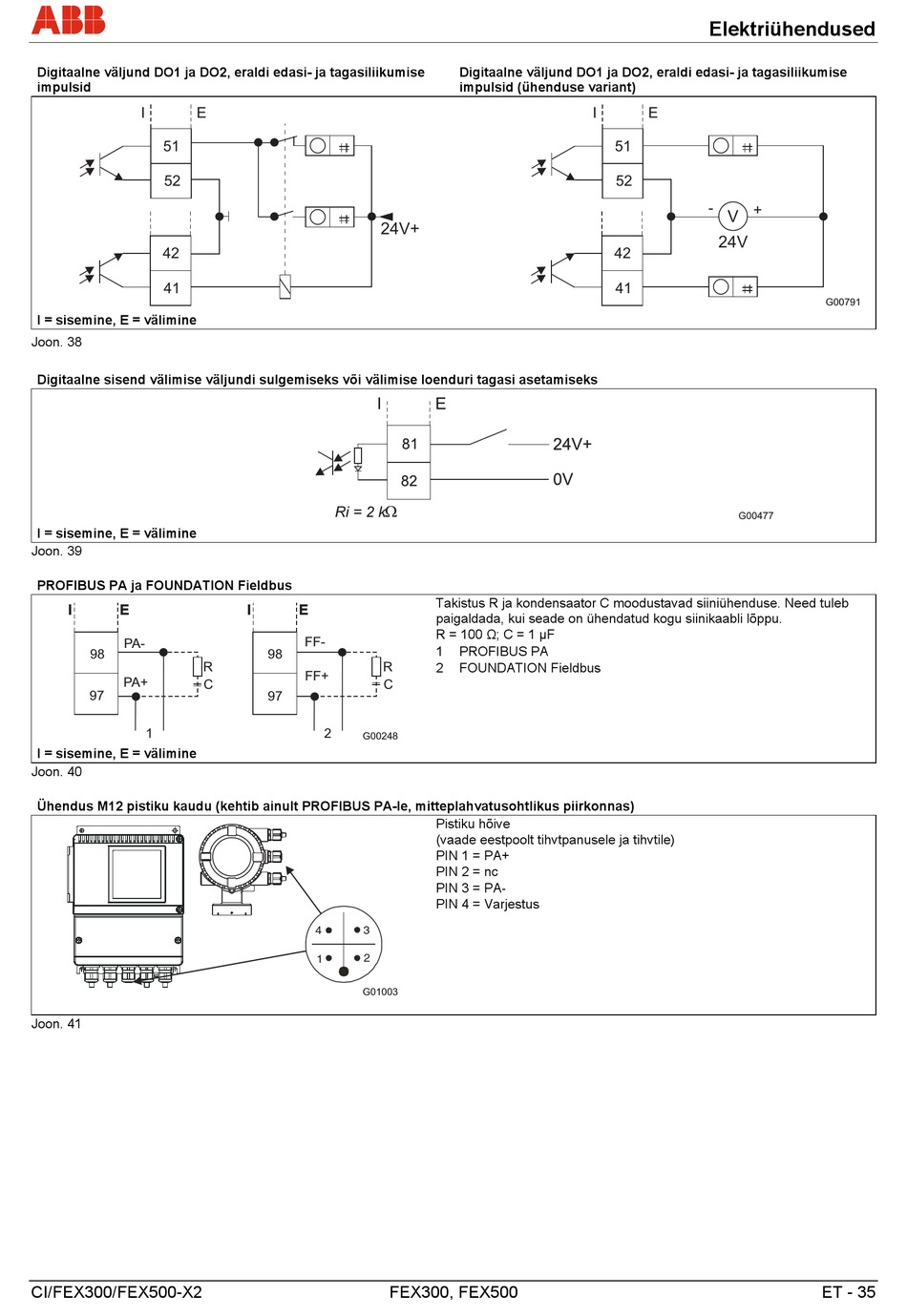

Digitaalne väljund DO1 ja DO2, eraldi edasi- ja tagasiliikumise
impulsid
I
E
51
52
42
41
I = sisemine, E = välimine
Joon. 38
Digitaalne sisend välimise väljundi sulgemiseks või välimise loenduri tagasi asetamiseks
I = sisemine, E = välimine
Joon. 39
PROFIBUS PA ja FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = sisemine, E = välimine
Joon. 40
Ühendus M12 pistiku kaudu (kehtib ainult PROFIBUS PA-le, mitteplahvatusohtlikus piirkonnas)
Joon. 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Digitaalne väljund DO1 ja DO2, eraldi edasi- ja tagasiliikumise
impulsid (ühenduse variant)
24V+
Takistus R ja kondensaator C moodustavad siiniühenduse. Need tuleb
paigaldada, kui seade on ühendatud kogu siinikaabli lõppu.
R = 100 Ω; C = 1 µF
1 PROFIBUS PA
R
2 FOUNDATION Fieldbus
C
Pistiku hõive
(vaade eestpoolt tihvtpanusele ja tihvtile)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = Varjestus
FEX300, FEX500
Elektriühendused
I
E
51
52
-
+
V
24V
42
41
G00791
ET - 35
