Montáž
4.6
Uzemnenie
4.6.1
Všeobecné informácie k uzemneniu
Pri uzemnení dbajte na nasledovné body:
•
Pri plastových vedeniach resp. pri potrubiach s izolačnou výstelkou sa uzemnenie realizuje
prostredníctvom uzemňovacej podložky alebo uzemňovacích elektród.
•
Pri vznikajúcich cudzích rušivých napätiach zabudujte jednu izolačnú podložku pred a jednu
za merací snímač.
•
Z metrologických dôvodov by mal byť potenciál prevádzkovej zemi podľa možnosti identický
s potenciálom potrubia.
•
Dodatočné uzemnenie cez pripojovacie svorky nie je potrebné.
Dôležité (upozornenie)
Ak sa merací snímač zabuduje do plastových, kameninových alebo do potrubí s izolačnou
výstelkou, môže v špeciálnych prípadoch (napr. pri korozívnych médiách, kyselinách a lúhoch)
dôjsť k vyrovnávacím prúdom cez uzemňovaciu elektródu. Pri dlhodobejšom pôsobení môže
takýmto spôsobom dôjsť k zničeniu meracieho snímača, nakoľko dochádza k
elektrochemickému rozkladu uzemňovacej elektródy. V týchto prípadoch sa uzemnenie musí
zrealizovať pomocou uzemňovacích podložiek. Pritom treba jednu uzemňovaciu podložku
nainštalovať pred a jednu za prístrojom.
4.6.2
Kovová rúrka s tuhými prírubami
Vytvorte spojenie medzi uzemňovacou prípojkou (1) snímača nameraných hodnôt, prírub
potrubia a vhodným uzemňovacím bodom s medeným vedením (minimálne 2,5 mm² (14 AWG))
podľa obrázku.

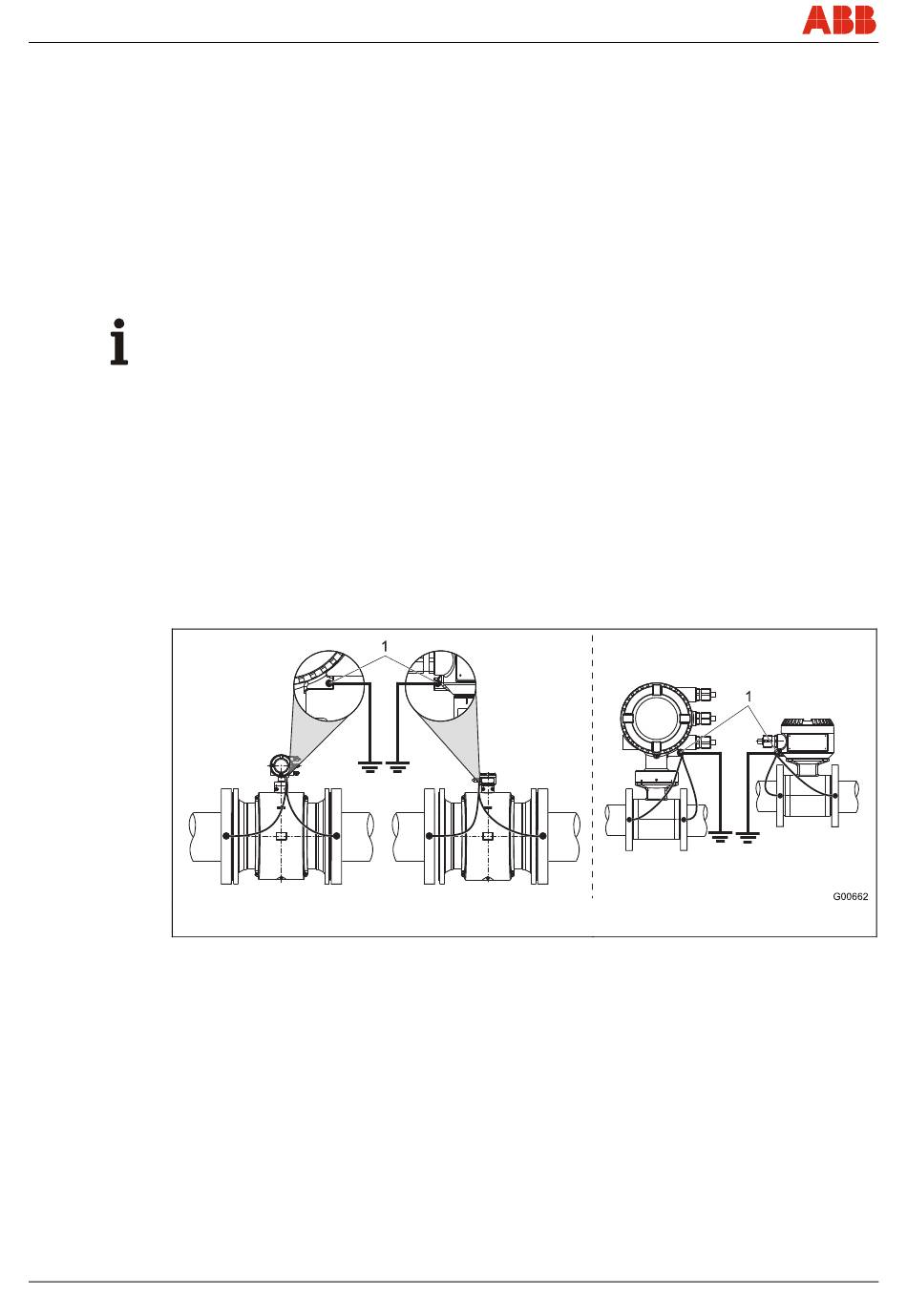

Obr. 20: Kovová rúra, bez výstelky
22 - SK
Prírubové vyhotovenie
FEX300, FEX500
Medziprírubové vyhotovenie
CI/FEX300/FEX500-X2
