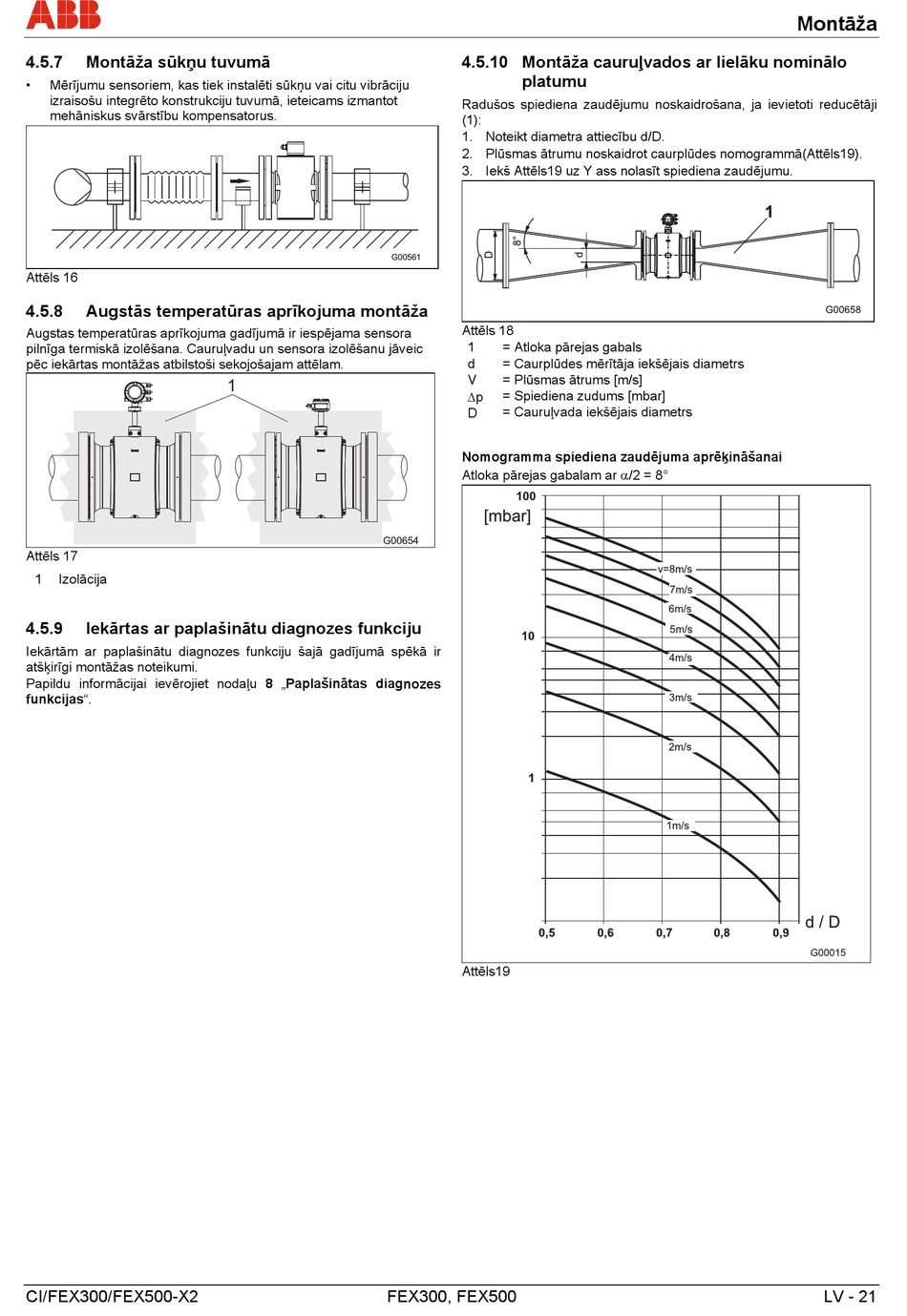

4.5.7
Montāža sūkņu tuvumā
•
Mērījumu sensoriem, kas tiek instalēti sūkņu vai citu vibrāciju
izraisošu integrēto konstrukciju tuvumā, ieteicams izmantot
mehāniskus svārstību kompensatorus.
Attēls 16
4.5.8
Augstās temperatūras aprīkojuma montāža
Augstas temperatūras aprīkojuma gadījumā ir iespējama sensora
pilnīga termiskā izolēšana. Cauruļvadu un sensora izolēšanu jāveic
pēc iekārtas montāžas atbilstoši sekojošajam attēlam.
Attēls 17
1 Izolācija
4.5.9
Iekārtas ar paplašinātu diagnozes funkciju
Iekārtām ar paplašinātu diagnozes funkciju šajā gadījumā spēkā ir
atšķirīgi montāžas noteikumi.
Papildu informācijai ievērojiet nodaļu 8 „Paplašinātas diagnozes
funkcijas".
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
G00561
1
G00654
FEX300, FEX500
4.5.10 Montāža cauruļvados ar lielāku nominālo
platumu
Radušos spiediena zaudējumu noskaidrošana, ja ievietoti reducētāji
(1):
1. Noteikt diametra attiecību d/D.
2. Plūsmas ātrumu noskaidrot caurplūdes nomogrammā(Attēls19).
3. Iekš Attēls19 uz Y ass nolasīt spiediena zaudējumu.
Attēls 18
1
= Atloka pārejas gabals
d
= Caurplūdes mērītāja iekšējais diametrs
V
= Plūsmas ātrums [m/s]
p
= Spiediena zudums [mbar]
= Cauruļvada iekšējais diametrs
D
Nomogramma spiediena zaudējuma aprēķināšanai
Atloka pārejas gabalam ar /2 = 8°
Attēls19
Montāža
LV - 21
