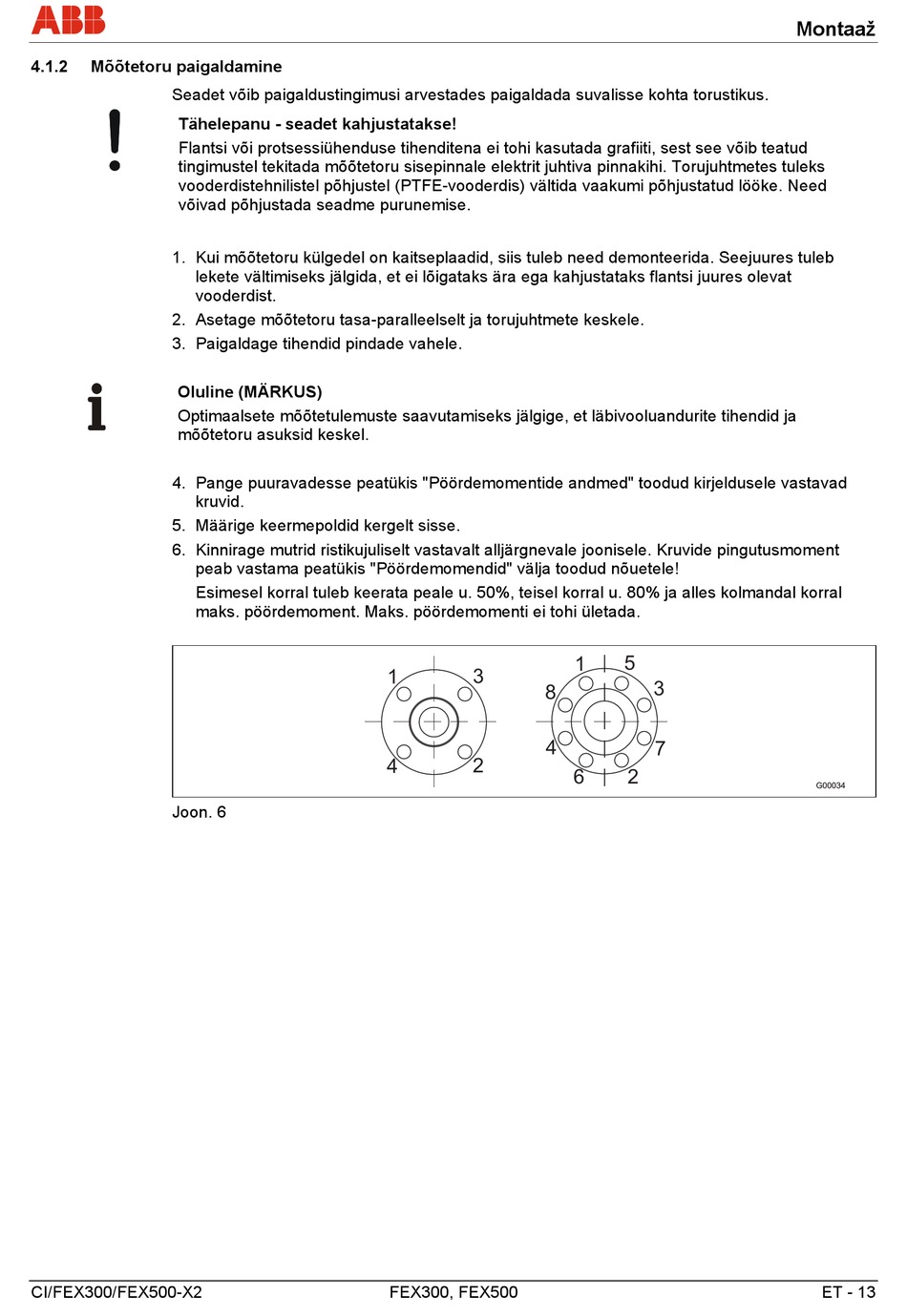

4.1.2
Mõõtetoru paigaldamine
Seadet võib paigaldustingimusi arvestades paigaldada suvalisse kohta torustikus.
Tähelepanu - seadet kahjustatakse!
Flantsi või protsessiühenduse tihenditena ei tohi kasutada grafiiti, sest see võib teatud
tingimustel tekitada mõõtetoru sisepinnale elektrit juhtiva pinnakihi. Torujuhtmetes tuleks
vooderdistehnilistel põhjustel (PTFE-vooderdis) vältida vaakumi põhjustatud lööke. Need
võivad põhjustada seadme purunemise.
1. Kui mõõtetoru külgedel on kaitseplaadid, siis tuleb need demonteerida. Seejuures tuleb
lekete vältimiseks jälgida, et ei lõigataks ära ega kahjustataks flantsi juures olevat
vooderdist.
2. Asetage mõõtetoru tasa-paralleelselt ja torujuhtmete keskele.
3. Paigaldage tihendid pindade vahele.
Oluline (MÄRKUS)
Optimaalsete mõõtetulemuste saavutamiseks jälgige, et läbivooluandurite tihendid ja
mõõtetoru asuksid keskel.
4. Pange puuravadesse peatükis "Pöördemomentide andmed" toodud kirjeldusele vastavad
kruvid.
5. Määrige keermepoldid kergelt sisse.
6. Kinnirage mutrid ristikujuliselt vastavalt alljärgnevale joonisele. Kruvide pingutusmoment
peab vastama peatükis "Pöördemomendid" välja toodud nõuetele!
Esimesel korral tuleb keerata peale u. 50%, teisel korral u. 80% ja alles kolmandal korral
maks. pöördemoment. Maks. pöördemomenti ei tohi ületada.
Joon. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montaaž
G00034
ET - 13
