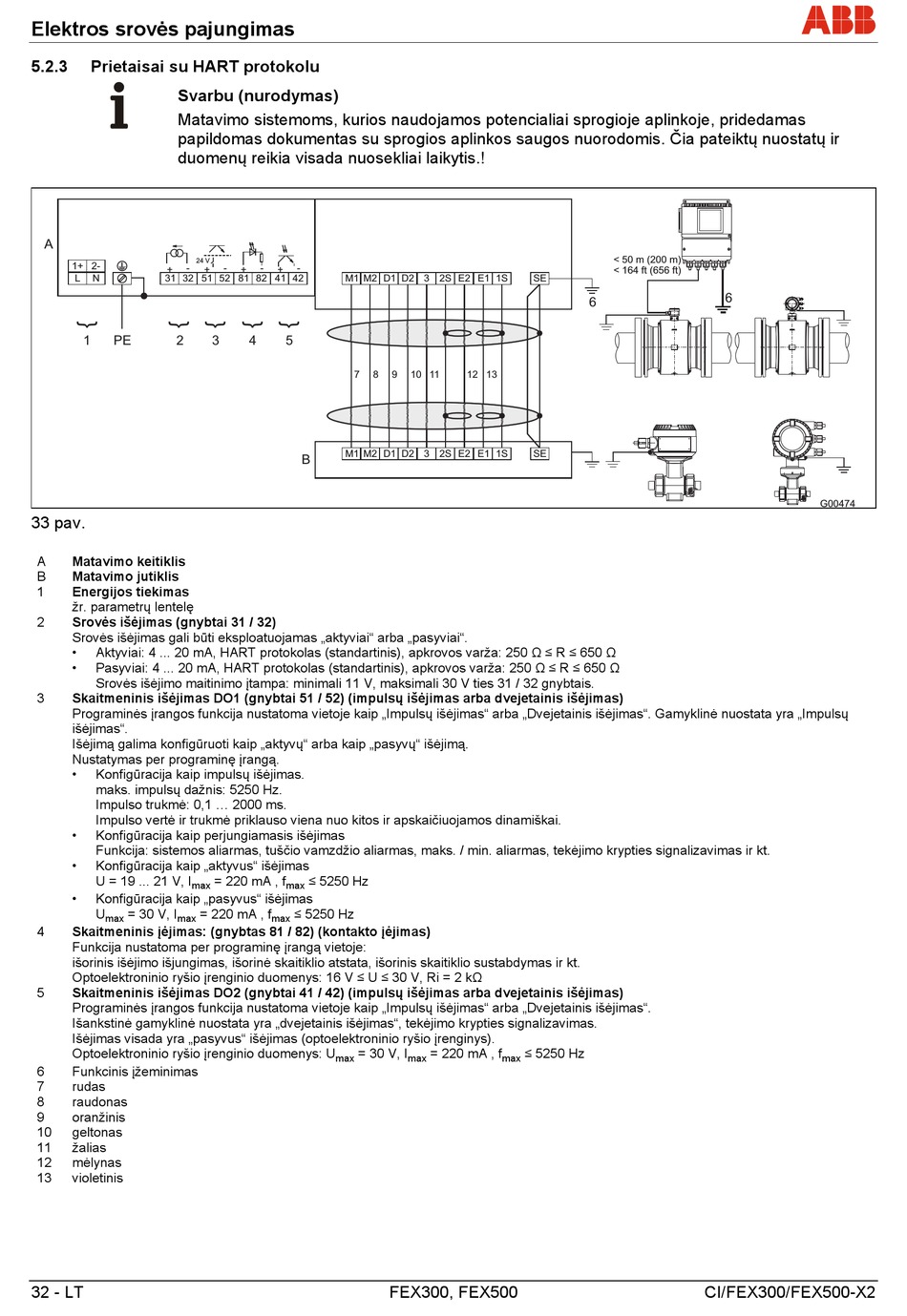

Elektros srovės pajungimas
5.2.3
Prietaisai su HART protokolu
Svarbu (nurodymas)
Matavimo sistemoms, kurios naudojamos potencialiai sprogioje aplinkoje, pridedamas
papildomas dokumentas su sprogios aplinkos saugos nuorodomis. Čia pateiktų nuostatų ir
duomenų reikia visada nuosekliai laikytis.!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
33 pav.
A
Matavimo keitiklis
B
Matavimo jutiklis
1
Energijos tiekimas
žr. parametrų lentelę
2
Srovės išėjimas (gnybtai 31 / 32)
Srovės išėjimas gali būti eksploatuojamas „aktyviai" arba „pasyviai".
•
Aktyviai: 4 ... 20 mA, HART protokolas (standartinis), apkrovos varža: 250 Ω ≤ R ≤ 650 Ω
•
Pasyviai: 4 ... 20 mA, HART protokolas (standartinis), apkrovos varža: 250 Ω ≤ R ≤ 650 Ω
Srovės išėjimo maitinimo įtampa: minimali 11 V, maksimali 30 V ties 31 / 32 gnybtais.
3
Skaitmeninis išėjimas DO1 (gnybtai 51 / 52) (impulsų išėjimas arba dvejetainis išėjimas)
Programinės įrangos funkcija nustatoma vietoje kaip „Impulsų išėjimas" arba „Dvejetainis išėjimas". Gamyklinė nuostata yra „Impulsų
išėjimas".
Išėjimą galima konfigūruoti kaip „aktyvų" arba kaip „pasyvų" išėjimą.
Nustatymas per programinę įrangą.
•
Konfigūracija kaip impulsų išėjimas.
maks. impulsų dažnis: 5250 Hz.
Impulso trukmė: 0,1 ... 2000 ms.
Impulso vertė ir trukmė priklauso viena nuo kitos ir apskaičiuojamos dinamiškai.
•
Konfigūracija kaip perjungiamasis išėjimas
Funkcija: sistemos aliarmas, tuščio vamzdžio aliarmas, maks. / min. aliarmas, tekėjimo krypties signalizavimas ir kt.
•
Konfigūracija kaip „aktyvus" išėjimas
U = 19 ... 21 V, I
max
•
Konfigūracija kaip „pasyvus" išėjimas
U
= 30 V, I
= 220 mA , f
max
max
4
Skaitmeninis įėjimas: (gnybtas 81 / 82) (kontakto įėjimas)
Funkcija nustatoma per programinę įrangą vietoje:
išorinis išėjimo išjungimas, išorinė skaitiklio atstata, išorinis skaitiklio sustabdymas ir kt.
Optoelektroninio ryšio įrenginio duomenys: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Skaitmeninis išėjimas DO2 (gnybtai 41 / 42) (impulsų išėjimas arba dvejetainis išėjimas)
Programinės įrangos funkcija nustatoma vietoje kaip „Impulsų išėjimas" arba „Dvejetainis išėjimas".
Išankstinė gamyklinė nuostata yra „dvejetainis išėjimas", tekėjimo krypties signalizavimas.
Išėjimas visada yra „pasyvus" išėjimas (optoelektroninio ryšio įrenginys).
Optoelektroninio ryšio įrenginio duomenys: U
6
Funkcinis įžeminimas
7
rudas
8
raudonas
9
oranžinis
10
geltonas
11
žalias
12
mėlynas
13
violetinis
32 - LT
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA , f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
max
SE
9
10 11
12 13
SE
= 220 mA , f
≤ 5250 Hz
max
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
