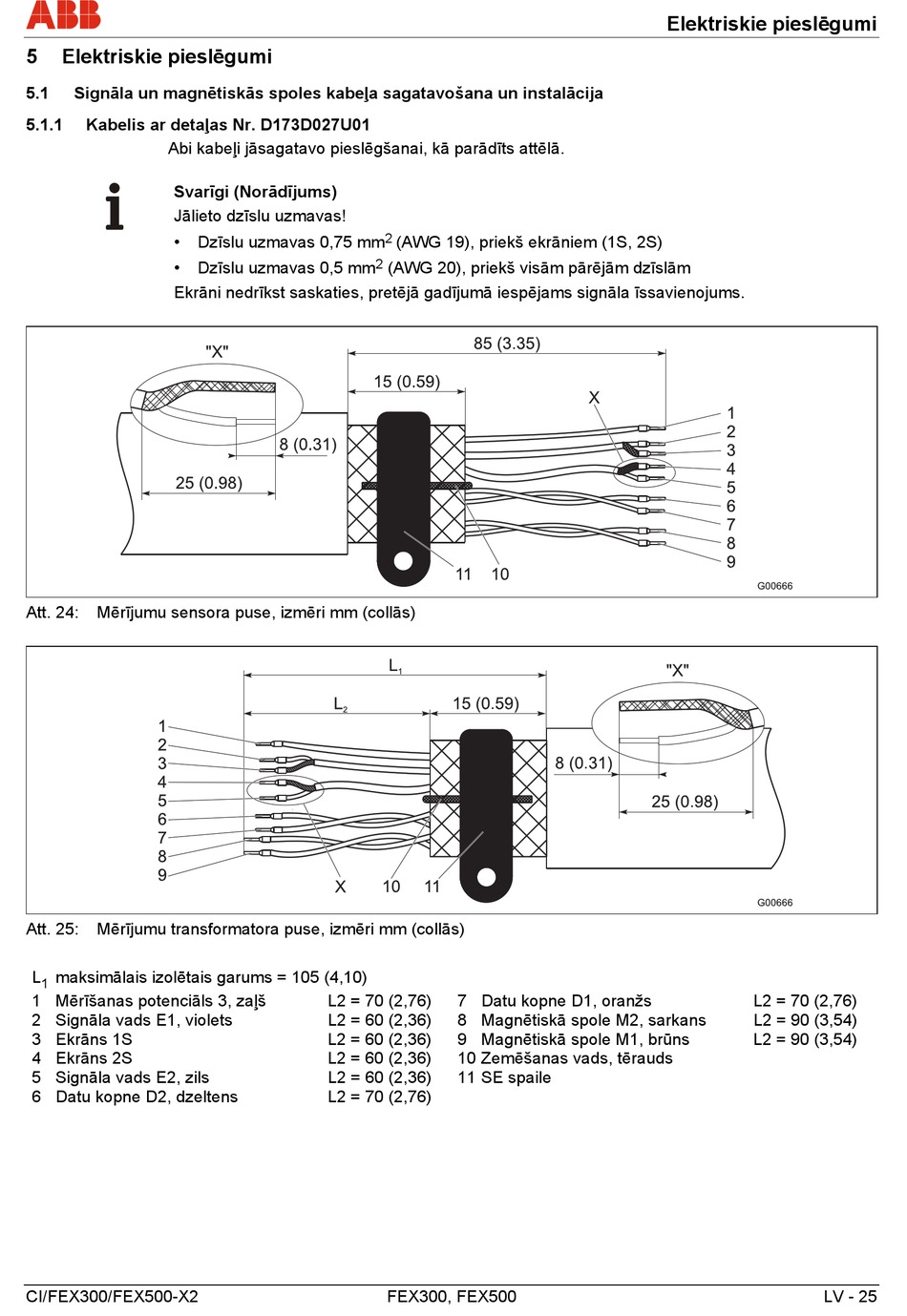

5 Elektriskie pieslēgumi
5.1 Signāla un magnētiskās spoles kabeļa sagatavošana un instalācija
5.1.1 Kabelis ar detaļas Nr. D173D027U01
Abi kabeļi jāsagatavo pieslēgšanai, kā parādīts attēlā.
Svarīgi (Norādījums)
Jālieto dzīslu uzmavas!
• Dzīslu uzmavas 0,75 mm
• Dzīslu uzmavas 0,5 mm
Ekrāni nedrīkst saskaties, pretējā gadījumā iespējams signāla īssavienojums.
Att. 24: Mērījumu sensora puse, izmēri mm (collās)
Att. 25: Mērījumu transformatora puse, izmēri mm (collās)
L maksimālais izolētais garums = 105 (4,10)
1
1 Mērīšanas potenciāls 3, zaļš
2 Signāla vads E1, violets
3 Ekrāns 1S
4 Ekrāns 2S
5 Signāla vads E2, zils
6 Datu kopne D2, dzeltens
CI/FEX300/FEX500-X2
2
(AWG 19), priekš ekrāniem (1S, 2S)
2
(AWG 20), priekš visām pārējām dzīslām
L2 = 70 (2,76) 7 Datu kopne D1, oranžs
L2 = 60 (2,36) 8 Magnētiskā spole M2, sarkans
L2 = 60 (2,36) 9 Magnētiskā spole M1, brūns
L2 = 60 (2,36) 10Zemēšanas vads, tērauds
L2 = 60 (2,36) 11SE spaile
L2 = 70 (2,76)
FEX300, FEX500
Elektriskie pieslēgumi
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
LV - 25
