4.1.2
Zabudovanie meracej rúrky
Prístroj môže byť zabudovaný pri dodržaní všetkých podmienok pre zabudovanie na
ľubovoľnom mieste na potrubí.
Pozor - poškodenie prístroja!
Nesmie sa používať grafit pre prírubu, prípadne tesnenia procesnej prípojky, nakoľko by sa
týmto vytvorila elektricky vodivá vrstva na vnútornej strane meracej rúrky. Malo by sa zabrániť
nárazom vákua v potrubiach z dôvodov technickej výstelky (PTFE-výstelky). Môžu viesť k
zničeniu prístroja.
1. Demontujte ochranné dosky, ak existujú, vpravo a vľavo od meracej rúrky. Pritom je
potrebné dbať na to, aby sa výstelka na prírube neodrezala, prípadne nepoškodila, aby sa
zabránilo možným netesnostiam.
2. Meraciu rúrku osaďte rovnobežne v rovine a do stredu medzi potrubia.
3. Osaďte tesnenia medzi plochy.
Dôležité (upozornenie)
Na docielenie optimálnych výsledkov merania je potrebné dbať na stredové zalícovanie
tesnení prietokového snímača a meracej rúrky.
4. Osaďte vhodné skrutky podľa kapitoly „Údaje o uťahovacích momentoch" do vyvŕtaných
otvorov.
5. Čap so závitom zľahka namastite.
6. Matice utiahnite podľa nasledujúceho obrázku na kríž. Dodržiavajte uťahovacie momenty
podľa kapitoly "Údaje o uťahovacích momentoch"!
Pri prvom prechode je potrebné použiť cca 50%, pri druhom prechode cca 80% a až pri
treťom prechode je potrebné použiť maximálny uťahovací moment. Maximálny uťahovací
moment sa nesmie prekročiť.

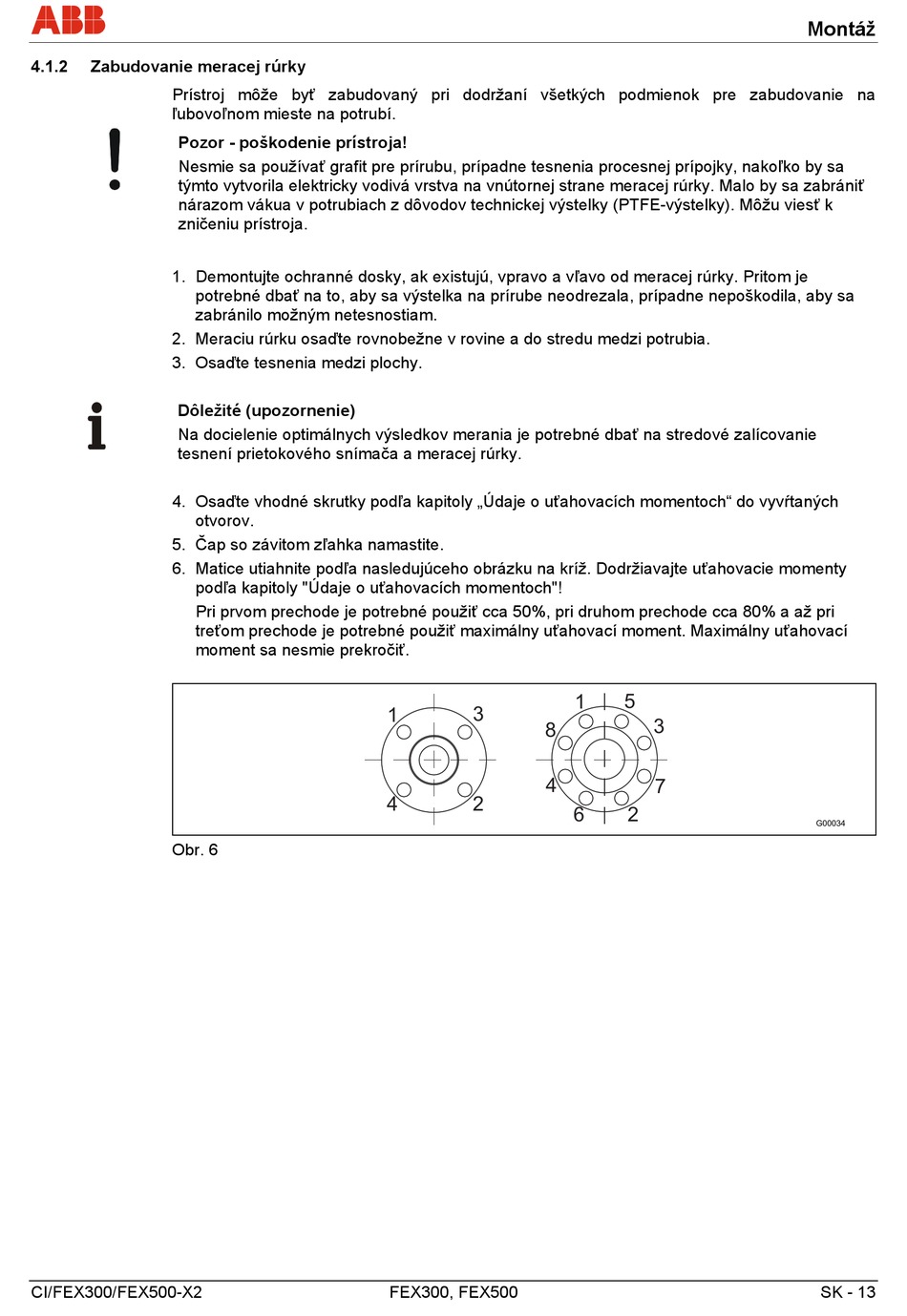

Obr. 6
CI/FEX300/FEX500-X2
3
1
8
4
4
2
FEX300, FEX500
5
1
3
7
6
2
Montáž
G00034
SK - 13
